Содержание
- Inverter r32 1
- Полупромышленные кондиционеры канального типа 1
- Руководство по монтажу и эксплуатации 1
- Благодарим вас за выбор кондиционера компании daichi 2
- Первые рекомендации которые могут пригодиться сразу после приобретения кондиционера 2
- Перед началом пользования кондиционером прочтите внимательно данное руководство 2
- Оговорки по освобождению от ответственности 3
- Содержание 4
- Внимание 5
- Меры предосторожности соблюдение обязательно 5
- Внимание 6
- Запрещается 6
- Осторожно 8
- Примечания 8
- Общее устройство 9
- Описание изделия 9
- Примечания 1 соединительная труба дренажная труба кабель электропитания и воздуховод для этого устройства должны быть подготовлены потребителем 2 в стандартном исполнении устройство оснащено прямоугольным воздуховодом 9
- Диапазон рабочих температур 10
- Стандартные дополнительные принадлежности 10
- Монтаж 11
- Подготовка к монтажу 11
- Примечания по монтажу 1 перед монтажом нужно проверить концентрацию хладагента в этом кондиционере используется хладагент r32 площадь площадки для монта жа эксплуатации и хранения кондиционера должна быть больше минимальной площади строительной площадки минимальная площадь для монтажа определя ется следующим количество заправляемого хладагента для всей системы количество зарядки с завода дополнительная зарядка проверка по соответствующим таблицам a для внутреннего блока проверить его модель и проверить блок по соответ ствующей таблице b для наружного блока который установлен или размещен в помещении вы брать соответствующую таблицу по высоте помещения 11
- Чтобы проверить минимальную площадь монтажной площадки см следую щую таблицу 11
- При установке наружного блока с одинарным или двойным вентилятором возьмитесь за ручку затем медленно поднимите его не прикасайтесь к конденсатору руками или другими предметами если вы держите корпус только за одну сторону корпус может деформироваться поэтому следует также держать за основание блока при установке обязательно используйте компоненты указанные в руководстве по эксплуатации 3 используйте заправочную машину специально предназначенную для хладагента r32 перед заправкой держите бак с хладагентом вертикально после заправки наклейте на кондиционер этикетку предупреждающую об отсутствии необходимости дозаправки 4 нужно использовать следующие инструменты указатель уровня жидкости отвертка 12
- Выбор места установки 13
- Размеры блока 14
- Наружный блок df35als1r df50als1r df70als1r 15
- Примечание сверление отверстия в потолке и установка кондиционера должны выполняться про фессионалами единицы измерения мм 15
- Df160als3r 17
- Единицы измерения мм 17
- Размещение блоков 18
- Установка и размещение наружных блоков примечание для обеспечения опти мальной производительности наружных блоков свободное пространство выбран ное для их установки должно отвечать следующим минимальным требованиям при установке одного наружного блока 18
- При установке двух или более наружных блоков бок о бок единицы измерения мм 19
- При установке наружных блоков рядами единицы измерения мм 20
- Монтаж блоков 22
- Соединительная труба должна быть изготовлена из водостойкого материала тол щина стенок должна составлять 0 5 1 0 мм труба должна выдерживать давление 6 0 мпа чем длиннее соединительная труба тем хуже характеристики ее охлажде ния и нагрева если перепад высоты между внутренним и наружным блоками превышает 10 м через каждые 6 метров следует устанавливать обратное колено это выглядит следующим образом 1 наружный блок находится ниже внутреннего в этом случае в нижней и верхней позициях вертикальной трубы не надо устанав ливать невозвратное колено 25
- Наверните конусную гайку развальцованной соединительной трубы на клапан на ружного блока конусная гайки заворачивается таким же способом как и на внутрен ний блок 28
- Манометр на стороне низкого давления клапана коллектора должен показывать 0 1 мпа 75 см рт ст если это не так значит где то есть утечка закройте вентили манометра и остановите вакуумный насос 6 подождите 10 минут давление в системе должно оставаться неизменным если давление растет это может быть признаком наличия утечки 7 приоткройте жидкостный клапан и дайте хладагенту протечь в соединительную трубу чтобы сбалансировать давление внутри и снаружи и чтобы при отсоеди нении шланга в трубу не попал воздух заметьте клапан подачи газа и жидкости можно полностью открыть только после снятия узла клапана коллектора 8 установите на место крышки жидкостного и газового клапанов а также крышку сервисного порта 30
- Примечание в крупногабаритных блоках предусмотрены отверстия для обслуживания жидкост ного и газового клапанов для ускорения вакуумирования можно подключить два шланга узла отводного клапана к сервисным штуцерам 30
- Продолжительность вакуумирования как правило зависит от мощности блока 30
- Способы выявления утечки для систем содержащих горючие хладагенты приняты следующие способы выявле ния утечки электронные детекторы утечки должны использоваться для обнаружения легковос пламеняющихся хладагентов но их чувствительность может оказаться недостаточ ной или может потребоваться повторная калибровка оборудование для обнаруже 30
- Если наружный блок расположен над внутренним прокладывайте трубопровод в соответствии со следующей схемой обмотайте изоленту вокруг трубопровода снизу вверх обмотайте все трубы вместе вода не должна проникать обратно в помещение для крепления трубопровода к стене используйте держатели 34
- Факторы которые необходимо учесть при монтаже блоков с дренажным стоя ком и насосом 1 у блоков с дренажным насосом имеется только одно дренажное отверстие распо ложенное у распределительной коробки дренажный шланг можно присоединить только к этому отверстию 34
- 100мм 0 1000мм 35
- 75мм 1000мм 35
- Высота дренажного шланга должна быть менее 75 мм чтобы к дренажному отвер стию не было приложено дополнительное усилие 35
- Дренажный шланг 35
- Подключение дренажных трубок с помощью тройников 35
- При использовании нескольких дренажных шлангов их следует устанавливать как показано на следующем рисунке 35
- Страница 35
- У блоков с дренажным насосом два дренажных отверстия в нижней части блока закрыты на заводе изготовителе пробками дренажных отверстий после установ ки дренажного шланга эти два дренажных отверстия также необходимо должным образом теплоизолировать как описано выше 3 высота подъема дренажной трубы должна быть менее 1000 мм как показано на следующем рисунке 35
- Монтаж воздуховода размеры воздуховыпускного отверстия впускного отверстия возвратного воз духа 37
- Способ возврата воздуха 1 при поставке с завода изготовителя возврат воздуха предусмотрен сзади крышку отверстия для возврата воздуха следует установить в нижней части блока как по казано на следующем рисунке 37
- Монтаж электропроводки 40
- Максимальная длина 100 м длину выбирай те в зависимости от конкретных условий эксплуатации кабели связи не нужно скручивать для совместимости со стандартом en 55014 следует использовать кабель длиной 8 метров 41
- Примечание предохранитель находится на плате установите автоматический выключатель на каждом источнике питания рядом с блоками внутренним и наружным с зазором между контактами не менее 3 мм устройства должны включаться и выключаться технические характеристики автоматического выключателя и кабеля питания указанные в приведенной выше таблице определяются на основе максимальной потребляемой мощности устройств технические характеристики шнуров питания перечисленные в приведенной выше таблице применимы в тех рабочих условиях когда температура окружа ющего воздуха составляет 40 c а многожильный медный кабель например медный кабель yjv изолированный пэ и с оплеткой из пвх защищен кабелепро водом и имеет максимальную стойкость к температуре 90 c см iec 60364 5 52 если условия эксплуатации изменились приведите характеристики в соответ ствие с региональными стандартами технические характеристики автоматического выключателя определяются условиями эксплуатации при которых рабочая температура соста 41
- Электрические характеристики технические характеристики проводов и номинал предохранителя 41
- Внутренний блок с однофазным электропитанием df35als1r df50als1r df70als1r 44
- Da100alhs1r df100als1r 45
- Внутренний блок с однофазным электропитанием df100als1r 45
- Кабели питания 3 1 0 м 45
- Кабели питания 3 4 0 м 45
- Кабели связи 2 0 75 м 45
- Страница 45
- Da140alhs1r df140als3r 46
- Кабели питания 3 1 0 м 46
- Кабели питания 5 1 5 м 46
- Кабели связи 2 0 75 м 46
- Страница 46
- Трехфазные устройства df140als3r 46
- Da160alhs1r df160als3r 47
- Кабели питания 3 1 0 м 47
- Кабели питания 5 1 5 м 47
- Кабели связи 2 0 75 м 47
- Страница 47
- Трехфазные устройства df160als3r 47

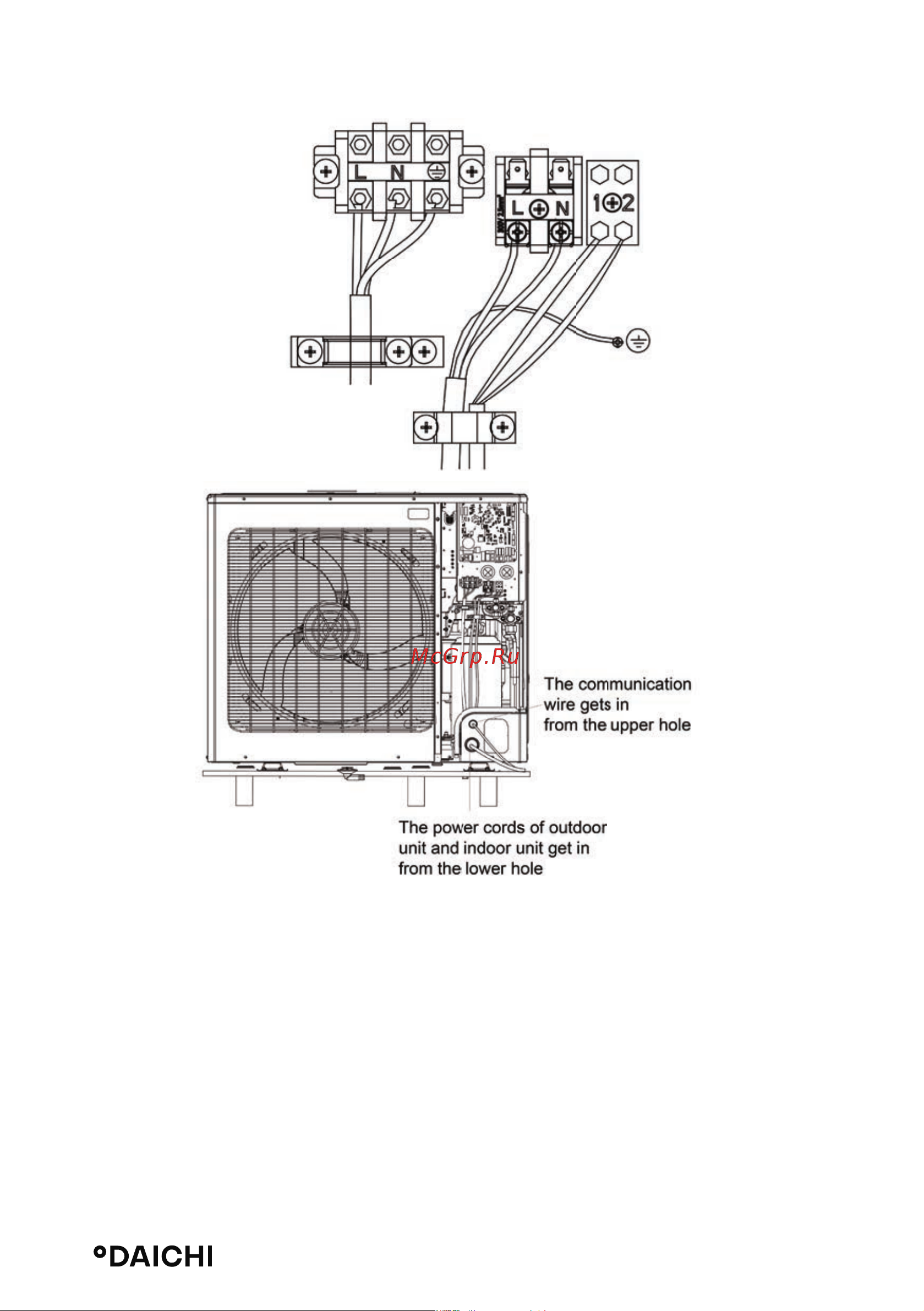

- Однофазные df100als1r монтаж проводов раздельного однофазного источника питания 50
- А монтаж проводов раздельного трехфазного источника питания 52
- Трехфазные df140als3r df160als3r 52
- B монтаж проводов для унифицированного трехфазного источника питания 53
- Только для df160als3r 53
- Только для df160als3r только для df160als3r 54
- Необходимые проверки после монтажа 55
- Подготовка перед включением питания 1 не включайте питание до полного завершения монтажных работ 2 проверьте правильность монтажа цепи управления и надежность проводных со единений 3 запорные клапаны труб газовой и жидкостной линий должны быть открытыми 4 внутри устройства не должно оставаться мусора уберите посторонние предметы если они есть 5 после проверки установите на место переднюю панель 55
- Проверки после монтажа 55
- Тестовый запуск 55
- Монтаж пульта управления 56
- Если в работе вашего кондиционера вдруг появились какие то странности пре жде всего проверьте следующее 57
- Неполадки не вызванные неисправностью кондиционера 57
- Техническое обслуживание 57
- Примечание попробуйте последовать приведенным выше рекомендациям по устранению про блем если решить проблему не удается выключите кондиционер и обратитесь в авторизованный сервисный центр попросите проверить и отремонтировать устрой ство 58
- Следующие ситуации не являются неисправностью 58
- Внимание при возникновении ненормальных явлений например неприятного запаха незамедлительно остановите устройство и отключите питание затем обратитесь в авторизованный сервисный центр если устройство будет работать в ненор мальных условиях существует риск его повреждения и тогда оно может вызвать поражение электрическим током или возгорание не пытайтесь ремонтировать кондиционер самостоятельно это может вызвать поражение электрическим током или возгорание обратитесь в авторизованный сервисный центр и попросите прислать специалистов для ремонта 59
- Если на дисплее панели управления появится код ошибки обратитесь к следующей таблице где указано что означает каждый из таких кодов 59
- Коды ошибок 59
- Перед чисткой убедитесь что устройство выключено отключите автоматический вы ключатель и выньте вилку из розетки в противном случае можно получить удар током 60
- Примечание когда блок подключен к проводному пульту управления код ошибки будет одновре менно отображаться на ней 60
- Примечания 60
- Техническое обслуживание кондиционера 60
- Примечания по техническому обслуживанию 62
- Послепродажное обслуживание 67
- Технические характеристики 68
- Классы энергоэффективности 71
- Дополнительные сведения 72
