Рисунок 5-25. Пример окна измерения характеристик компонентов
5.2.7 Описание подходящих случаев
Раздел Relevant Cases [Подходящие случаи] указывает рекомендованные случаи
ремонта, которые могут иметь отношение к диагностируемому автомобилю и/или
выявленной неисправности. Подходящие случаи ремонта могут дать более
лучшее представление о диагностике и ремонте конкретного автомобиля.
Выберите для просмотра соответствующий случай ремонта.

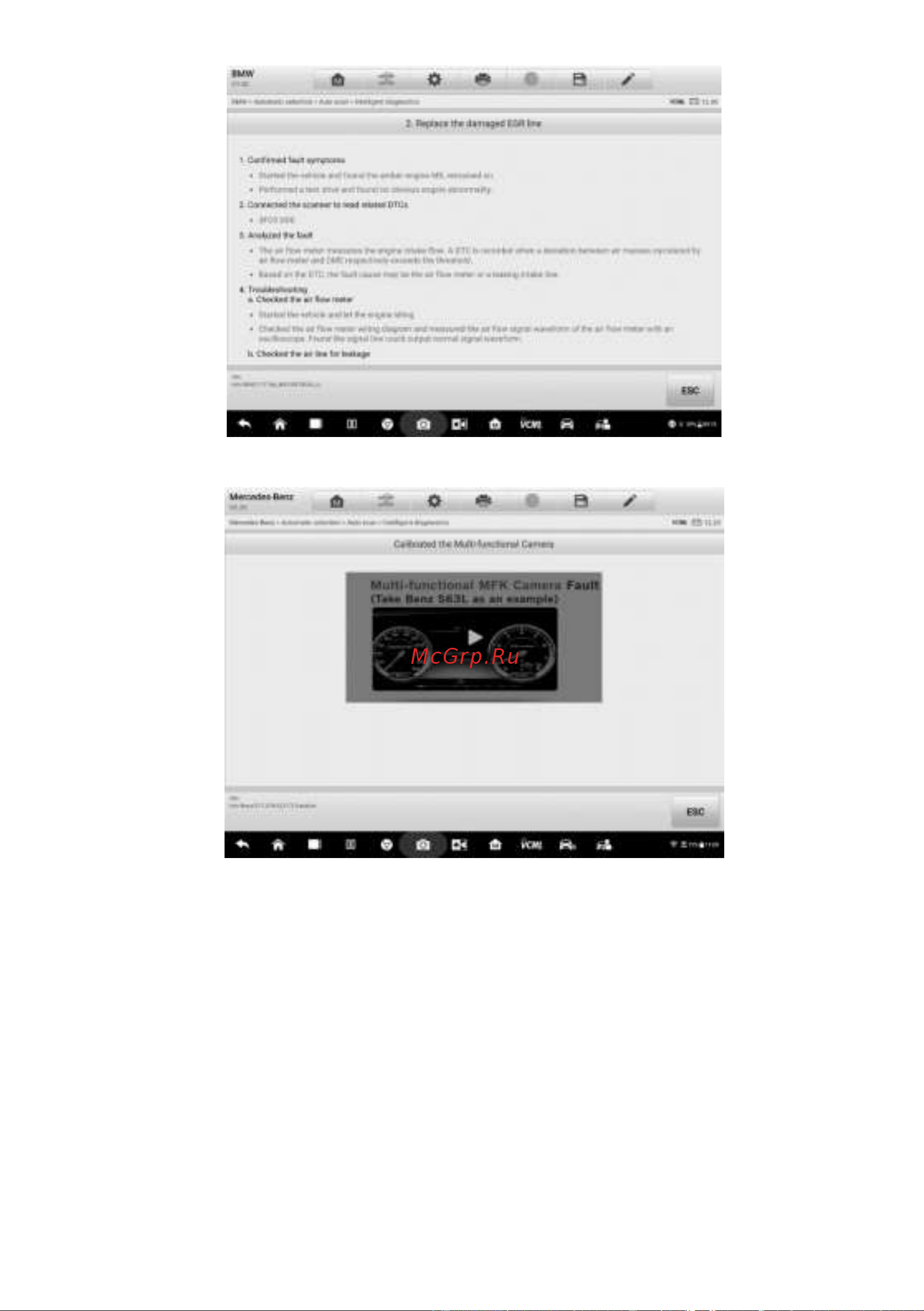

Рисунок 5-26. Пример окна с информацией о случаях ремонта
➢ Процедура просмотра информации о соответствующих случаях
ремонта
1. Выберите значок Relevant Cases [Подходящие случаи], чтобы отобразить
