324
17.1.3 Крепление вспомогательных принадлежностей
17.1.3.1 Для видеоголовки 8,5 мм
Три дополнительные насадки (с магнитом, крюком и зеркалом) крепятся к
видеоголовке одинаковым образом (см. процедуру ниже).

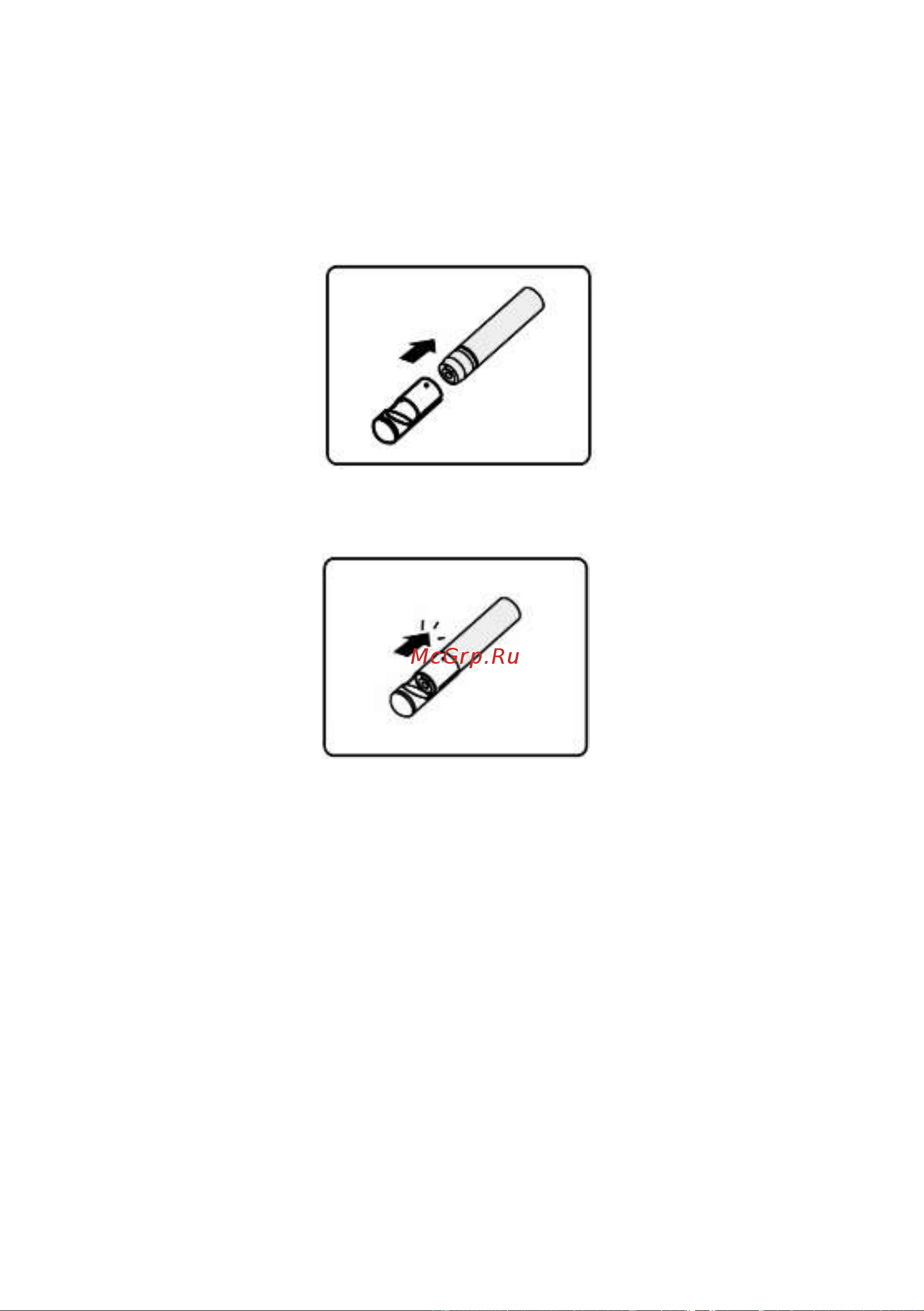

1. Наденьте насадку на видеоголовку.
2. Надвиньте насадку на видеоголовку, чтобы зафиксировать их между собой.
17.1.3.2 Для видеоголовки 5,5 мм
Две дополнительные насадки (с магнитом и зеркалом) крепятся к видеоголовке
одинаковым образом (см. процедуру ниже).
1. Наденьте насадку на видеоголовку.
