268

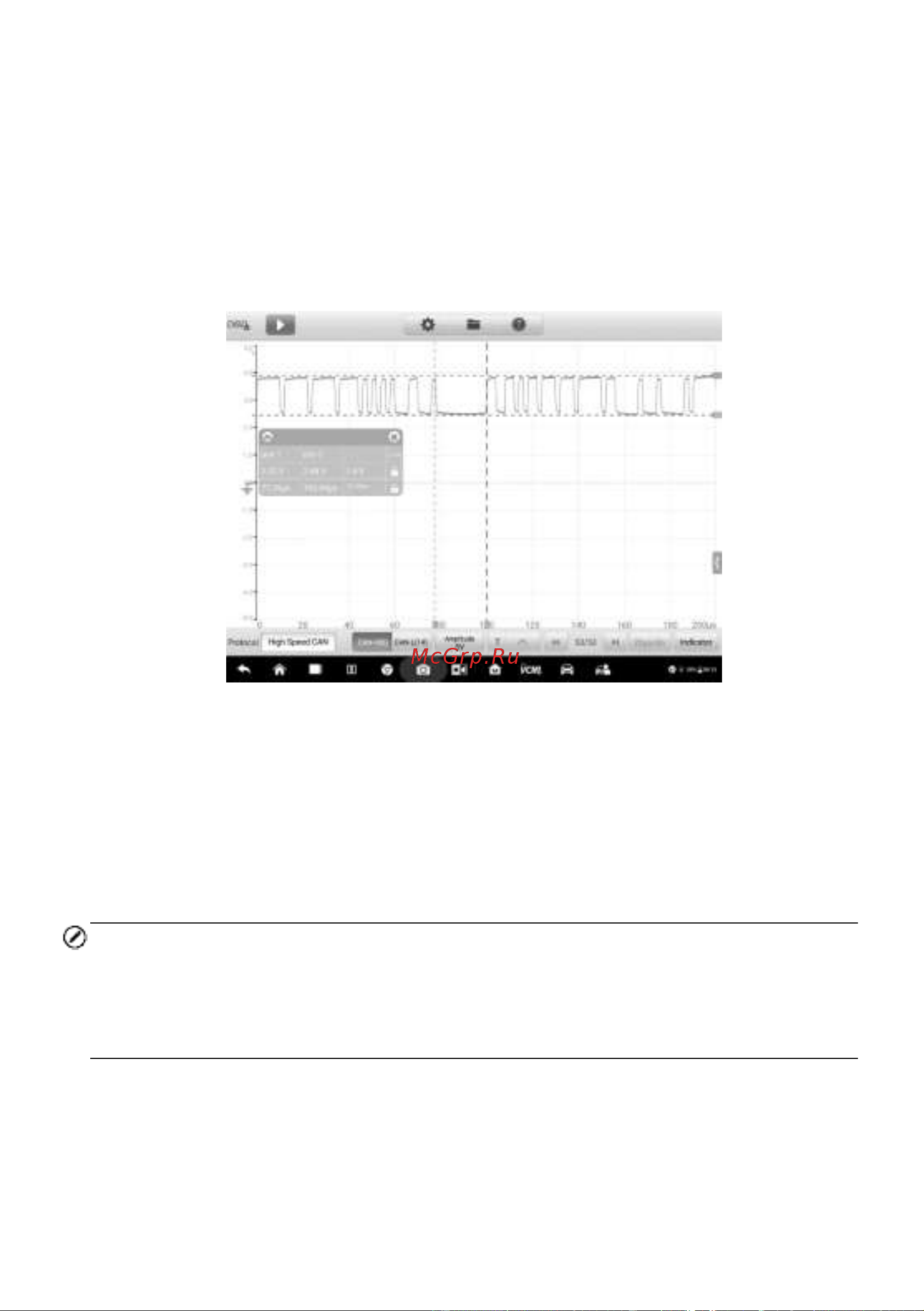

Основная область просмотра

Основная область просмотра содержит координатную сетку с осью X

(продолжительность времени) и осью Y (уровень амплитуды). Уровень

амплитуды можно настроить с помощью параметров амплитуды, а длительность

— с помощью параметров временной развертки.

Выбор канала

Каждому каналу соответствуют два состояния: выбран или не выбран. Некоторые

операции зависят от выбранного состояния канала, например, измерительные

линейки, перемещения осциллограммы и масштабирование сигналов.

➢ Процедура выбора и отмены выбора канала

1. Выберите маркер нулевой базовой линии или ось Y (выделенная линия

утолщается).

2. Повторно выберите маркер нулевой базовой линии или ось Y, чтобы

завершить выбор канала.

Масштабирование сигналов

Функция масштабирования позволяет изменить размер и положение сигналов во

время или после их измерения, благодаря чему повышается удобство

исследования сигналов. Применение этой функции изменяет не сохраненные

данные, а лишь способ их отображения.

Оси X и Y могут масштабироваться с помощью пальцев. Сигналы могут

масштабироваться во время или после их измерения.

Измерительные линейки

На координатную сетку могут наноситься измерительные линейки двух типов,

благодаря чему можно точно измерить амплитуду и длительность сигналов.

Такие линейки полезны при определении характеристик сигналов, например,

амплитуды в определенных точках, времени цикла (продолжительности) и

частоты.

Вертикальная линейка времени — выберите активатор линейки,

расположенный в нижнем левом углу координатной сетки, после чего перетащите

его вдоль экрана в необходимое положение. После этого отобразится линейка

времени.
