85
режима осциллографа для проверки компонентов на наличие
неисправностей.
7. Relevant Cases [Подходящие случаи] – предлагает справочное описание
практических случаев устранения неисправностей.
5.2.1 Описание автомобильных систем и обнаруженных
диагностических кодов
В разделе Vehicle System and Detected DTC(s) [Описание автомобильных систем
и обнаруженных диагностических кодов] отображаются названия сканированных
автомобильных систем, которые содержат неисправности. Выберите
раскрывающееся меню, чтобы просмотреть исчерпывающую информацию о всех
системах с возможностью перехода к другим кодам неисправностей для
получения подробных сведений.
Нажмите справа кнопку со стрелкой, чтобы отобразить раскрывающийся список
всех систем вместе с конкретными кодами неисправностей. Коснитесь пальцем
экрана, после чего прокрутите список вверх или вниз, чтобы просмотреть все
коды. Выберите все системы или интересующий диагностический код, чтобы
просмотреть соответствующую информацию об интеллектуальной диагностике.

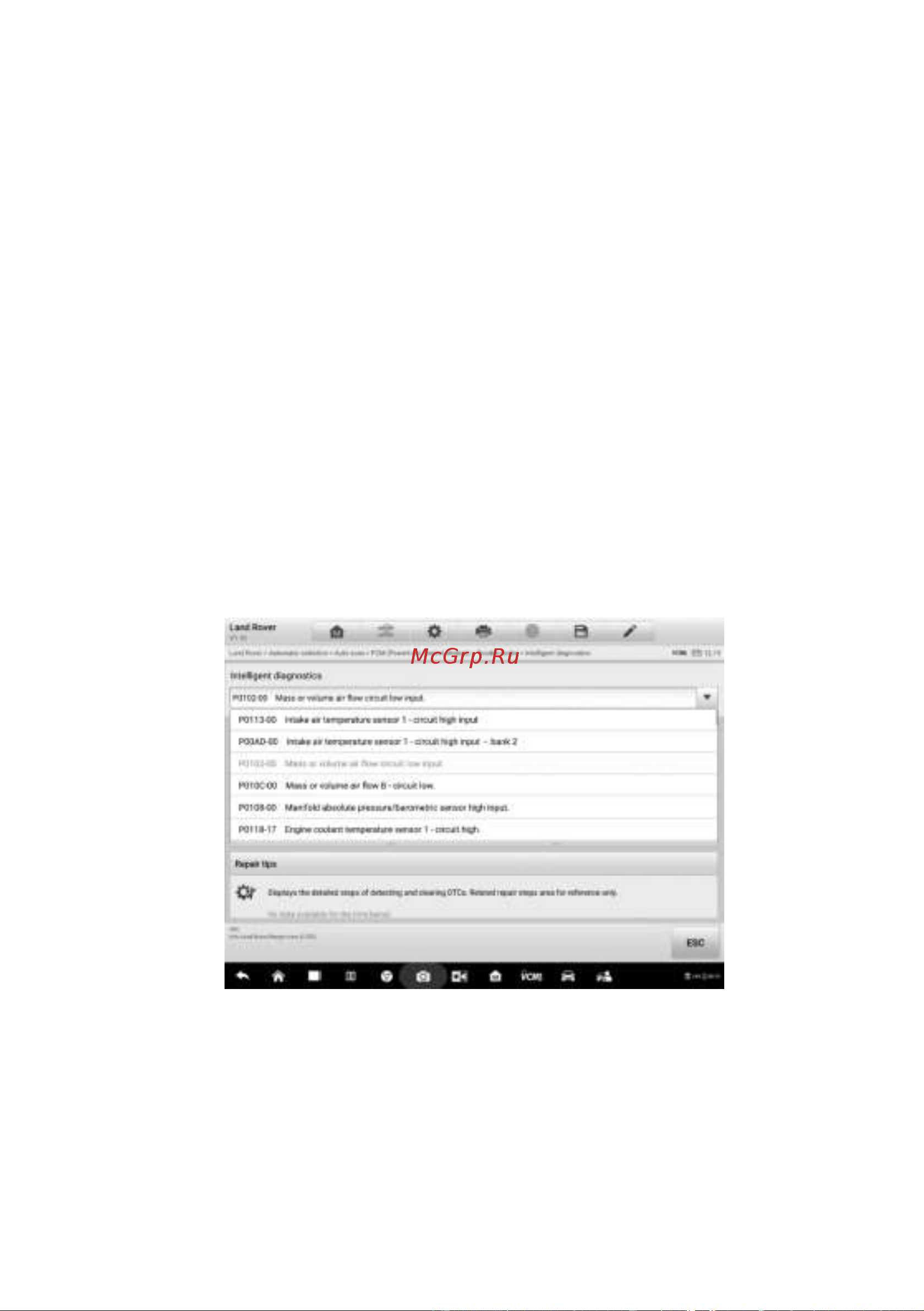

Рисунок 5-16. Пример окна, содержащего описание автомобильных
систем и обнаруженных диагностических кодов
5.2.2 Бюллетень технического обслуживания
(информация OEM)
Функция Technical Service Bulletin [Бюллетень технического обслуживания]
сопоставляет выбранный код неисправности с соответствующими бюллетенями
технического обслуживания, издаваемыми производителями автомобилей. Все
