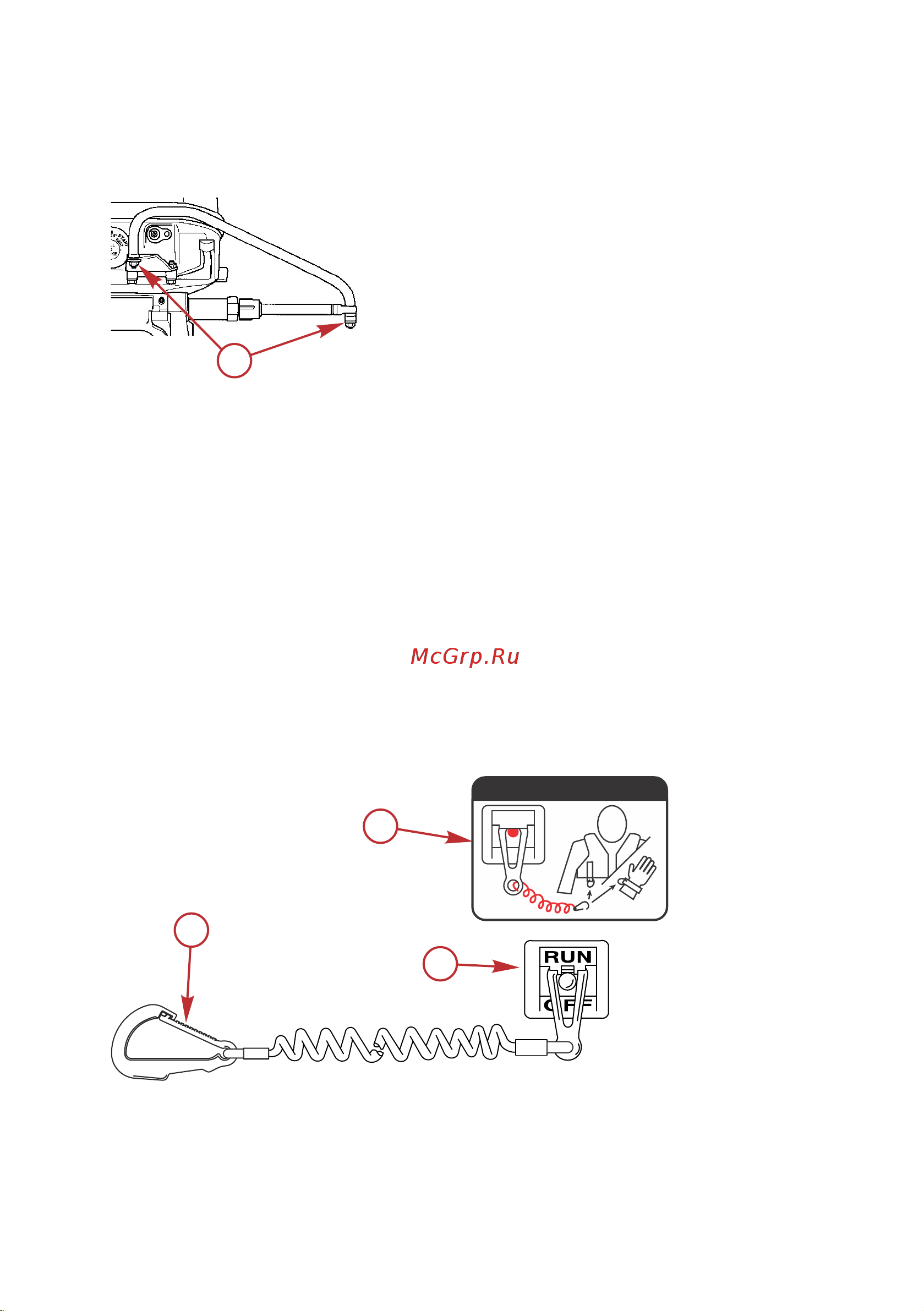

Стержень тяги рулевого механизма, соединяющий трос рулевого механизма с двигателем, должен
быть прикреплен с помощью самоконтрящихся гаек. Эти самоконтрящиеся гайки никогда нельзя
заменять обычными (неконтрящимися) гайками, потому что последние под действием вибрации
ослабнут и отвинтятся, что позволит стержню тяги отсоединиться.
a - Самоконтрящиеся гайки
Выключатель со шнуром дистанционной остановки двигателя
Выключатель со шнуром дистанционного останова двигателя предназначен для выключения
двигателя, когда оператор удаляется от водительского места слишком далеко для того, чтобы
привести выключатель в действие (как, например, если он будет случайно выброшен с водительского
места). Подвесные двигатели с рукояткой румпеля и некоторые устройства дистанционного
управления снабжены выключателем со шнуром дистанционной остановки двигателя. Выключатель со
шнуром дистанционной остановки двигателя может быть установлен как вспомогательное устройство
– обычно на приборной доске или у борта со стороны места для оператора.
Табличка рядом с тросовым переключателем является визуальным напоминанием, уведомляющим
оператора о необходимости прикрепления шнура к личному плавательному средству или запястью.
Длина троса в растянутом состоянии составляет 122–152 см (4–5 футов) с элементом, который
вставляется в выключатель на одном конце, и защелкой, которая крепится к плавательному средству
или запястью оператора, на другом. Шнур свернут в спираль для уменьшения длины в нерастянутом
состоянии и снижения вероятности зацепления соседних предметов. Длина шнура в растянутом
состоянии подобрана таким образом, чтобы снизить до минимума вероятность случайного приведения
в действие выключателя в том случае, если оператор будет передвигаться в пределах обычного места
для оператора. Если требуется иметь более короткий шнур, то нужно обмотать шнур вокруг запястья
или ноги оператора, либо завязать узлом.
a -
Защелка троса
b - Наклейка на тросе
c - Тросовый переключатель остановки двигателя
a
3018
c
a
b
53910
OFF
RUN
ATTACH LANYARD
ОБЩИЕ СВЕДЕНИЯ
rus 3
