Mercury 15 MLH [81/102] Установка
![Mercury 9.9 МН TMC [81/102] Установка](/views2/1845380/page81/bg51.png)

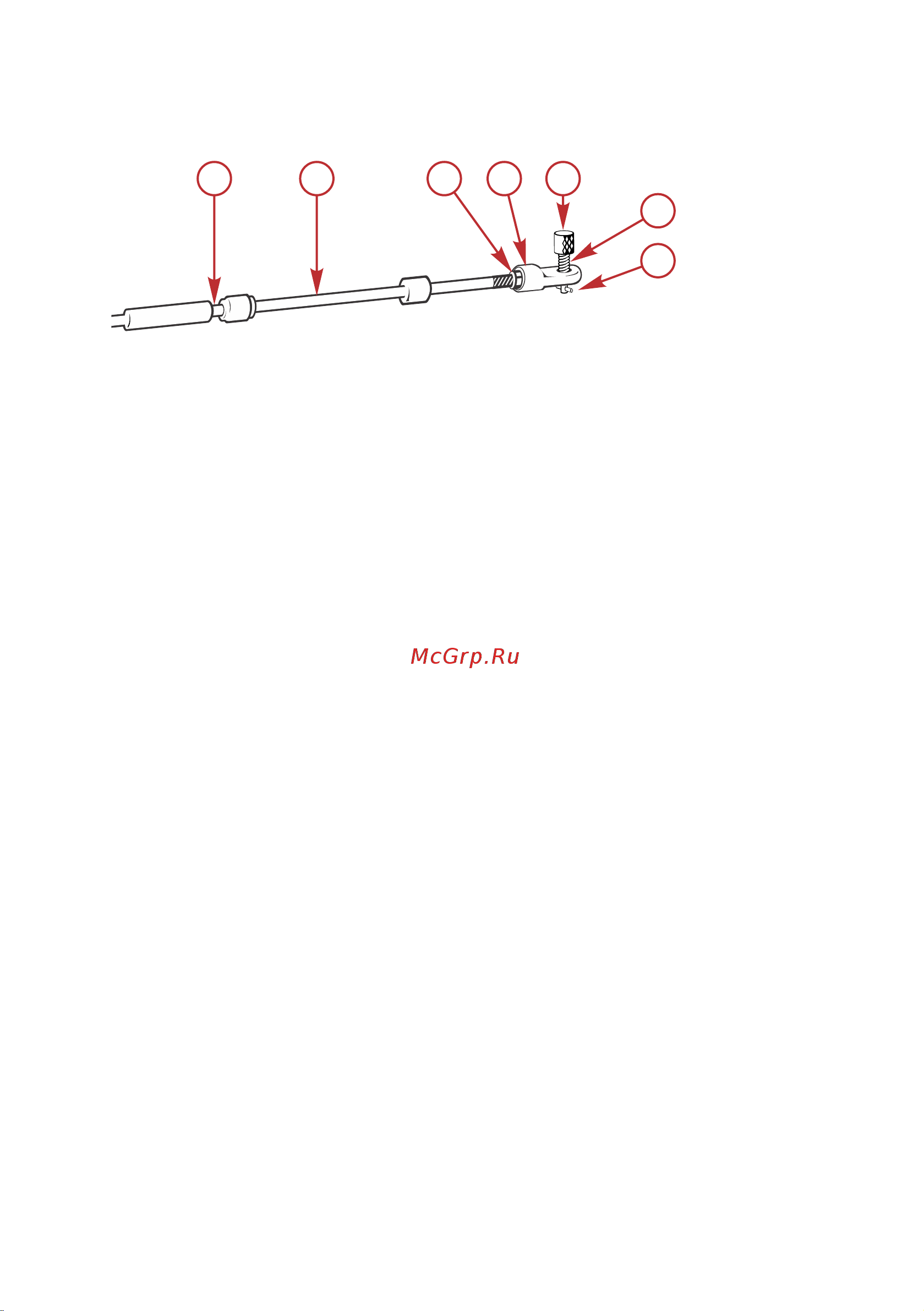

• Сторона переключения передач: Прикрепите адаптер к концу троса переключения
передач и закрепите его с помощью гайки.
a - Наружный кабельный желоб
b - Трос переключения передач
c - Гайка
d - Адаптер троса переключения передач
e - Стопорный штифт
f - Пружина
g - Пружинный фиксатор
b. Установка кабеля системы дистанционного управления на двигатель:
• Сторона дроссельной заслонки: Установите кабель дроссельной заслонки в
кабельный зажим и подсоедините адаптер кабеля дроссельной заслонки к
шаровому шарниру ручки компенсатора.
40469
a
b
c
d
e
f
g
УСТАНОВКА
rus 71
