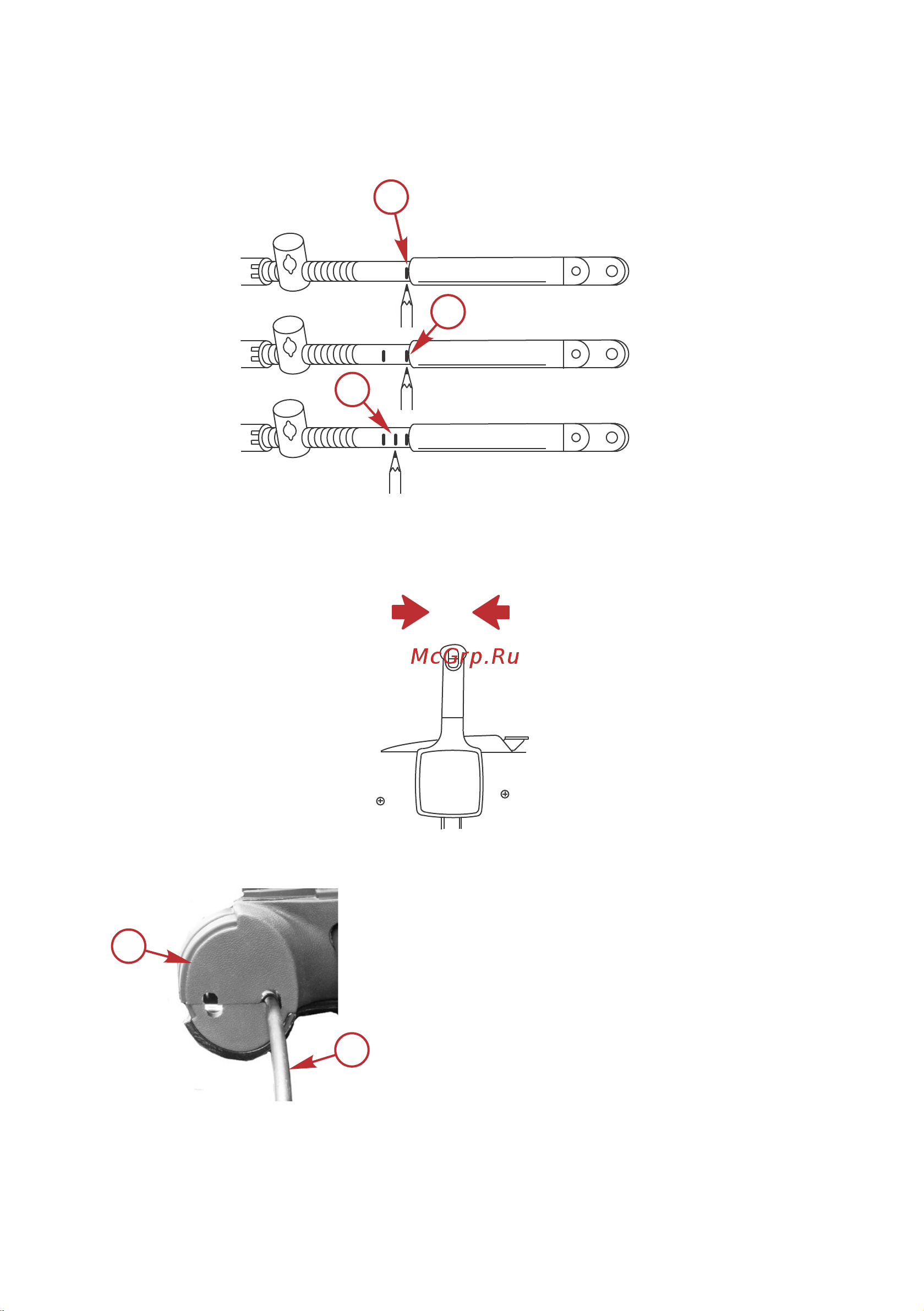

c. Нанесите центральную отметку «c» по центру между отметками «a» и «b». Выровняйте
направляющую конца троса по этой центральной отметке во время установки троса на
двигатель.
6098
b
c
a
2. Вручную переведите подвесной двигатель в нейтральное положение. Гребной винт будет
свободно вращаться.
3. Установите рукоятку дистанционного управления в нейтральное положение.
N
26838
4. Пропустите трос переключения передач через резиновую втулку.
a -
Резиновая втулка
b - Трос переключения передач
5. Прикрепите трос переключения передач к рычагу переключения передач с помощью петлевого
крепежного зажима.
a
b
28489
УСТАНОВКА
rus 95
