ПРИМЕЧАНИЕ: Выравнивание триммера будет малоэффективным в уменьшении крутящего момента,
если подвесной двигатель установлен антивентиляционной пластиной примерно на 50 мм (2 дюйма)
или более над дном судна.
Проводите эксплуатацию судна на крейсерской скорости с дифферентовкой в желаемом направлении.
Поворачивая судно вправо и влево, обратите внимание на то, в какую сторону судно поворачивает
легче.
Если необходимо выравнивание, ослабляйте болт триммера и проводите постепенное выравнивание.
Если при управлении судна левый поворот осуществляется легче, чем правый, переместите выходную
кромку триммера влево. Если при управлении судна правый поворот осуществляется легче, чем
левый, переместите выходную кромку триммера вправо. Затяните болт и повторите проверку.
Регулировка стопора дифферента внутрь — модели с
усилителем дифферента

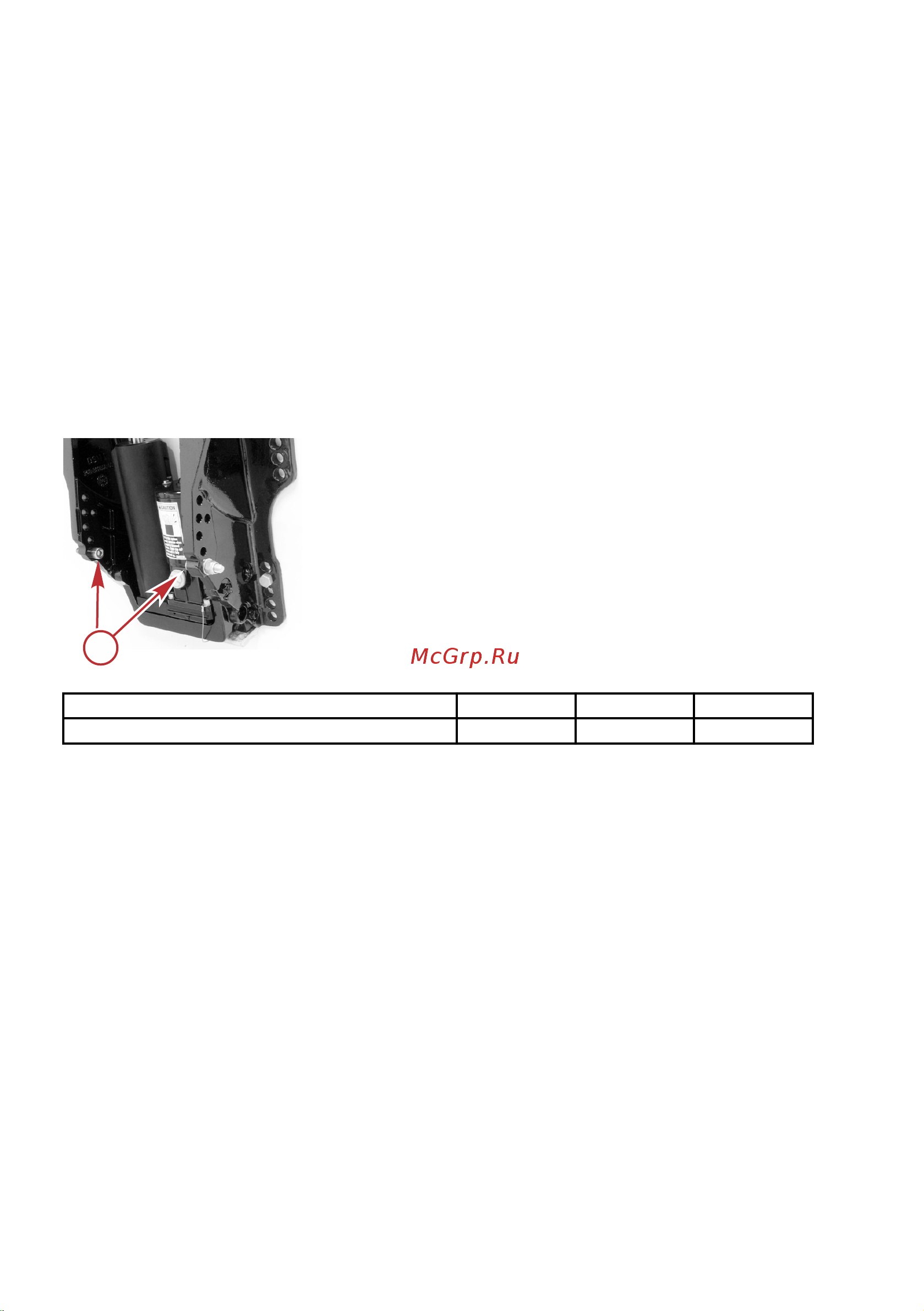

Если необходима регулировка стопора дифферента, переставьте стопорные штифты наклона в
нужные отверстия. Затяните стопорные штифты наклона с заданным усилием.
a - Стопорные штифты наклона
Описание Нм фунт-дюйм фунт-фут
Стопорные штифты наклона 24,4 18
a
28538
УСТАНОВКА
104 rus
