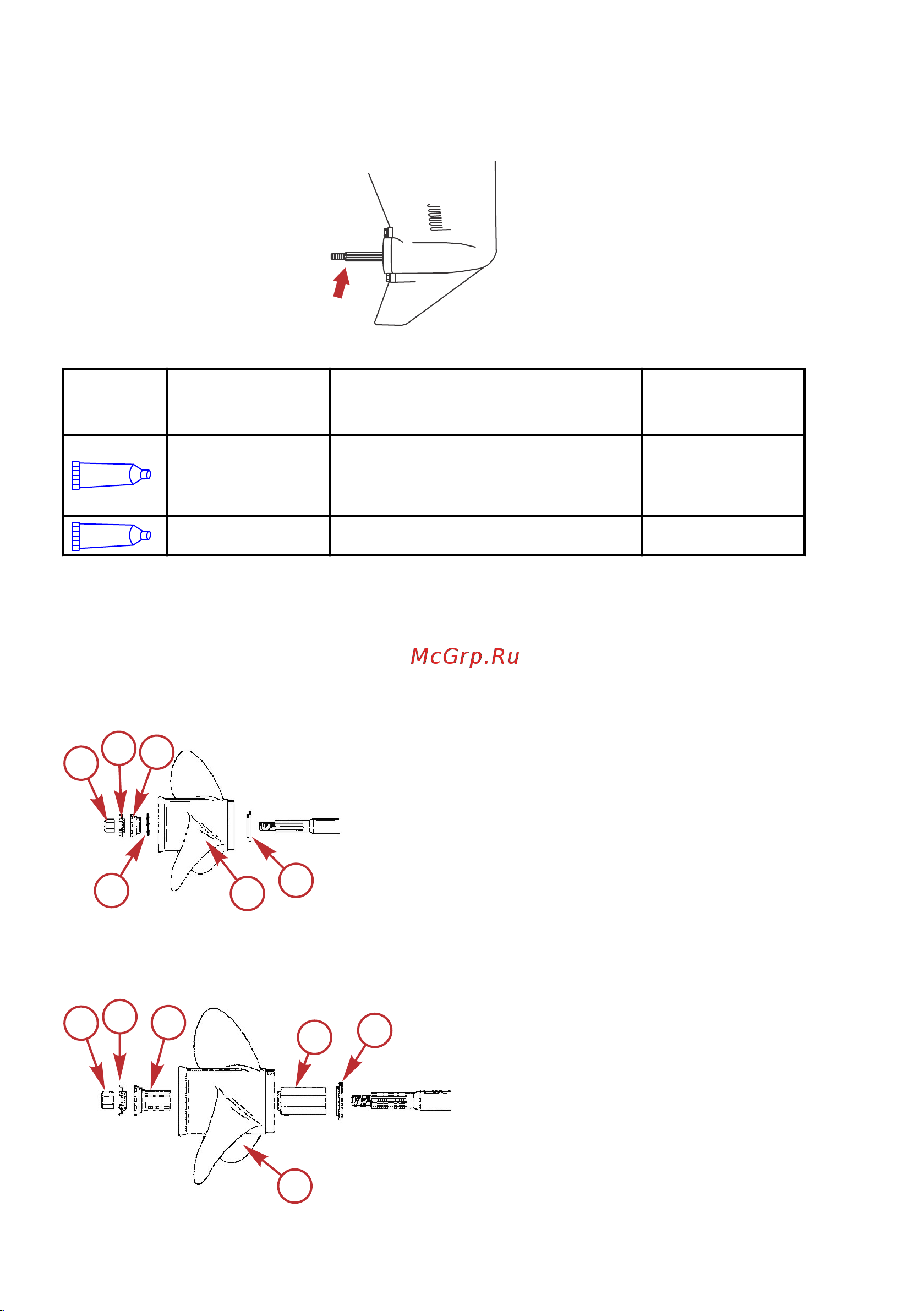

1. Нанесите на вал винта смазку для экстремальных условий эксплуатации Quicksilver, Mercury
Precision или смазку 2-4-C с ПТФЭ.
26902
Труба,
ссыл.
номер
Описание Где используется Деталь №
Смазка для
экстремальных
условий
эксплуатации
Вал гребного винта 8M0071841
95
2-4-C с ПТФЭ Вал гребного винта 92-802859Q 1
ВАЖНАЯ ИНФОРМАЦИЯ: Для предотвращения корродирования и заедания ступицы гребного винта
на валу (особенно в соленой воде) необходимо наносить слой рекомендованной смазки по всей
длине вала гребного винта через рекомендуемые интервалы технического обслуживания, а также при
каждом снятии гребного винта.
2. Гребные винты с приводной ступицей Flo-Torq I. Установите на вал упорную шайбу, гребной
винт, электропроводную шайбу, упорную ступицу, держатель гайки гребного винта и гайку
гребного винта.
a -
Гайка гребного винта
b - Стопорная шайба гайки гребного винта
c - Упорная втулка
d - Стопорная шайба
e - Гребной винт
f - Упорная шайба
3. Гребные винты с приводной ступицей Flo-Torq II. Установите на вал переднюю упорную втулку,
сменную приводную втулку, гребной винт, упорную втулку, стопорную шайбу гайки гребного
винта и гайку гребного винта.
a -
Гайка гребного винта
b - Стопорная шайба гайки гребного
винта
c - Упорная втулка
d - Гребной винт
e - Сменная приводная втулка
f - Передняя упорная втулка
a
b
c
d
e
f
26908
a
b
c
d
e
f
26941
УСТАНОВКА
100 rus
