— 12 —
Монтаж
Монтаж внутреннего блока

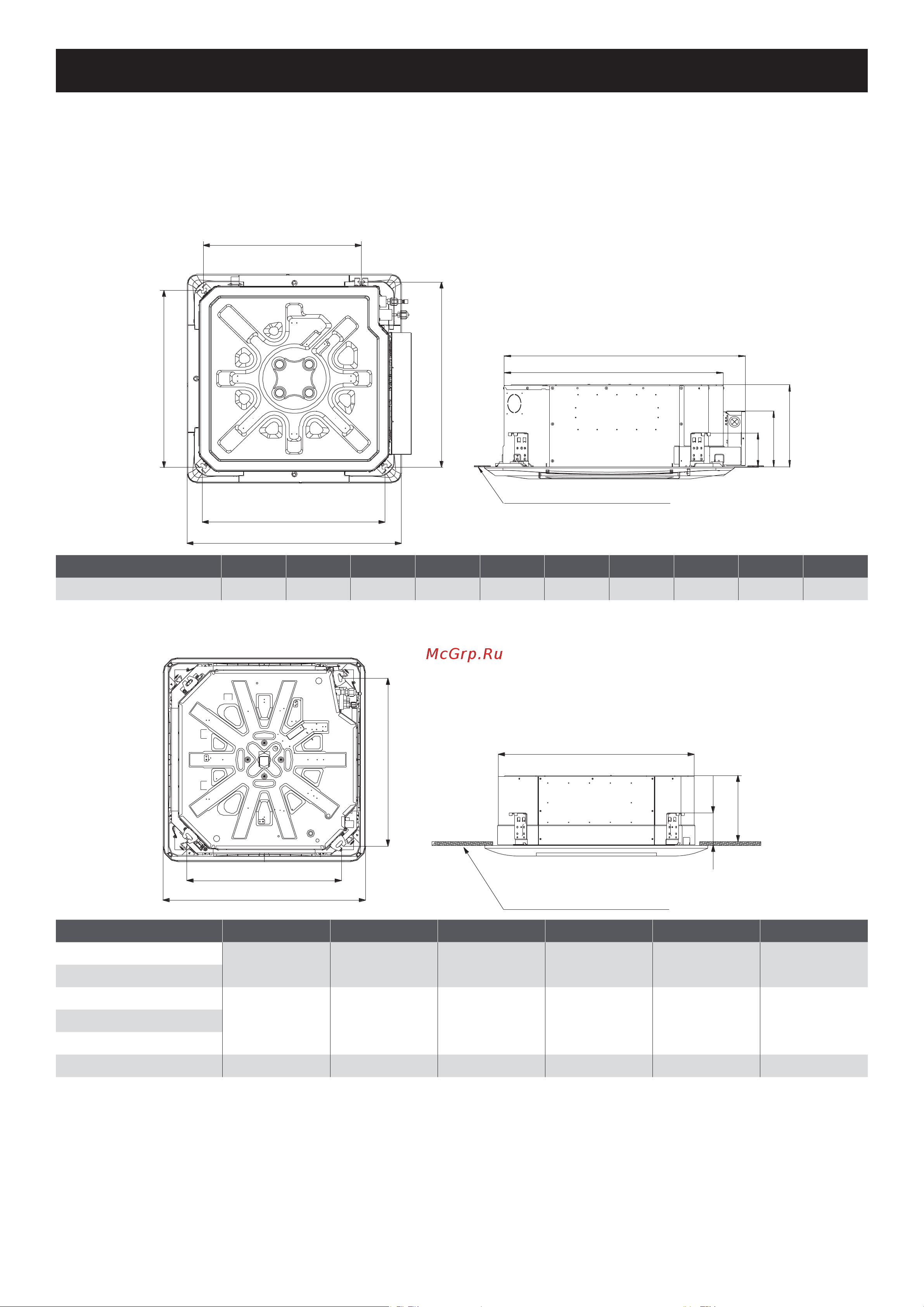

Габаритные размеры внутреннего блока
T18H-LC/I/T18H-LU/O
A
B
C
D
E
F
G
H
I
J
ɇɢɠɧɹɹɫɬɨɪɨɧɚɩɨɬɨɥɤɚ
Модель А, мм B, мм C, мм D, мм E, мм F, мм G, мм H, мм I, мм J, мм
T18H-LC2/I/T18H-U2/O 670 595 599 562 135 240 665 234 562 491
T24...60H-LC/I/T24...60H-LU/O
ɇɢɠɧɹɹɫɬɨɪɨɧɚɩɨɬɨɥɤɚ
B
A
C
D
E
F
Модель А, мм B, мм C, мм D, мм E, мм F, мм
T24H-LC2/I/T24H-LU2/O
950 840 784 728 135 240
T30H-LC2/I/T30H-LU2/O
T36H-LC2/I/T36H-LU2/O
950 840 776 712 134 320T42H-LC2/I/T42H-LU2/O
T48H-LC2/I/T48H-LU2/O
T60H-LC2/I/T60H-LU2/O 950 840 770 680 134 290
