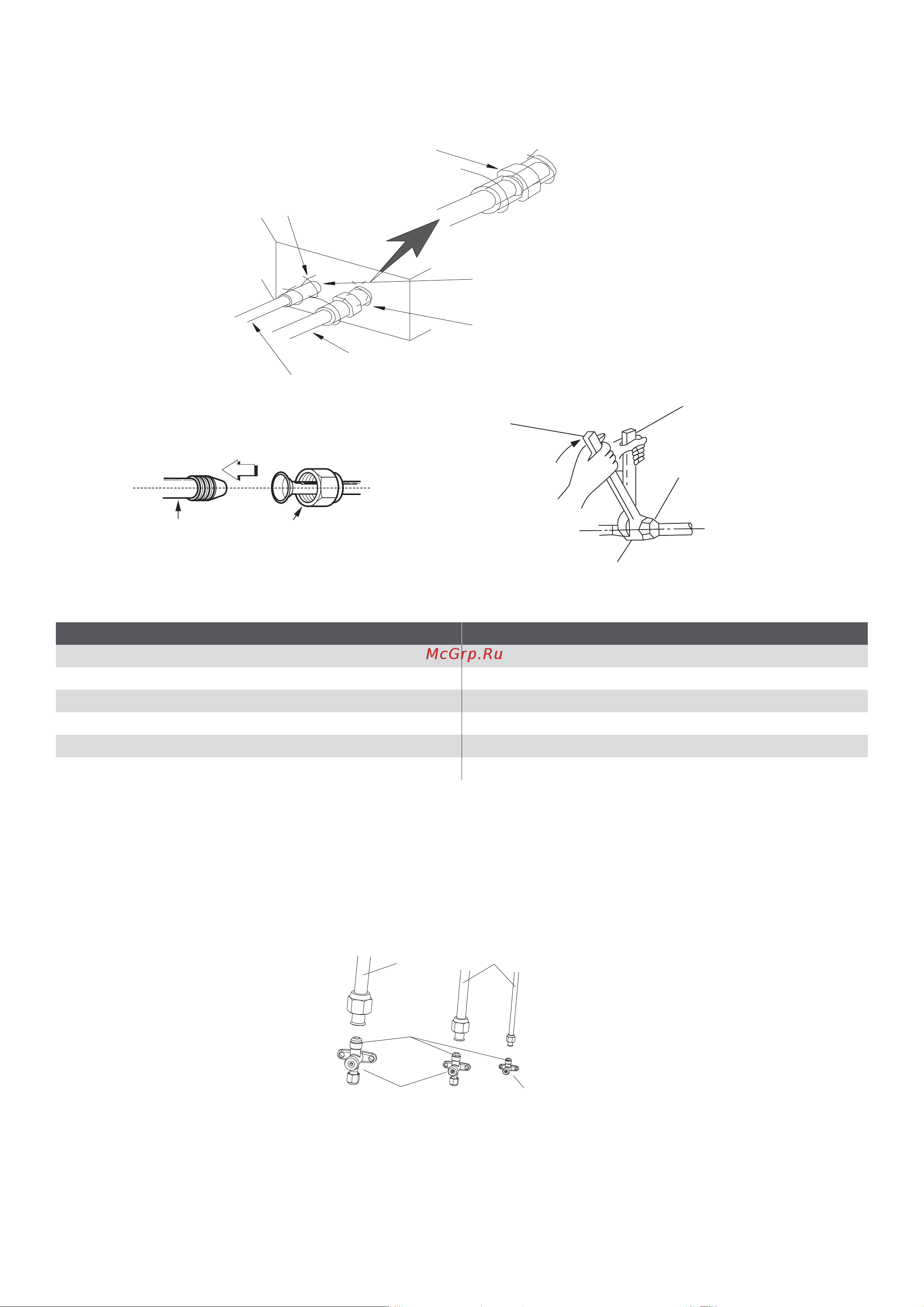

— 16 —
Усилие закручивания гаек приведены в таблице. Слишком большое усилие может привести к повреждению гайки
и утечке хладагента.
Проверьте соединительную трубу на предмет утечек, затем оберните ее теплоизоляцией, как показано на ри-
сунке.
ɉɨɪɢɫɬɵɣɦɚɬɟɪɢɚɥ
Ɋɟɡɶɛɨɜɨɟɫɨɟɞɢɧɟɧɢɟ(×4)
ɀɢɞɤɨɫɬɧɚɹɬɪɭɛɚ
Ƚɚɡɨɜɚɹɬɪɭɛɚ
Ɍɟɩɥɨɢɡɨɥɹɰɢɨɧɧɚɹɦɚɧɠɟɬɚ
ɞɥɹɠɢɞɤɨɫɬɧɨɣɬɪɭɛɵ
Ɍɟɩɥɨɢɡɨɥɹɰɢɨɧɧɚɹɦɚɧɠɟɬɚ
ɞɥɹɝɚɡɨɜɨɣɬɪɭɛɵ
Ⱦɢɧɚɦɨɦɟɬɪɢɱɟɫɤɢɣ
ɤɥɸɱ
Ƚɚɟɱɧɵɣɤɥɸɱ
Ʉɨɧɭɫɧɚɹɝɚɣɤɚ
ɋɨɟɞɢɧɟɧɢɟɬɪɭɛ
Ʉɨɧɭɫɧɚɹ
ɝɚɣɤɚ
Ɇɟɞɧɚɹɬɪɭɛɚ
Усилия затягивания гаек
Диаметр трубы, мм (дюйм) Момент усилия, Н·м
Ø6,35 (1/4˝) 15–30
Ø9,52 (3/8˝) 35–40
Ø12,7 (1/2˝) 45–50
Ø15,8 (5/8˝) 60–65
Ø19,05 (3/4˝) 70–75
Ø22,15 (7/8˝) 80–85
Предостережение!
Подключайте газовую трубу только после завершения подключения жидкостной трубы.
Подключение трубы к наружному блоку
Закрутите конусную гайку соединительной трубы на разъеме клапана наружного блока. Фиксирование гайки
осуществляется так же, как и на внутреннем блоке.
Ƚɚɡɨɜɚɹ
ɬɪɭɛɚ
ɀɢɞɤɨɫɬɧɚɹ
ɬɪɭɛɚ
ɋɨɟɞɢɧɟɧɢɟ
ɬɪɭɛ
ɢɥɢ
ɢɥɢ
3-ɯɨɞɨɜɨɣ
ɤɥɚɩɚɧ
2-ɯɨɞɨɜɨɣ
ɤɥɚɩɚɧ
Проверка трубных соединений на утечку газа
После подключения соединительных труб проверьте на предмет утечки газа точки соединения труб с внутрен-
ним и наружным блоками с помощью детектора утечек газа.
