— 22 —
Установка панели
Меры предосторожности

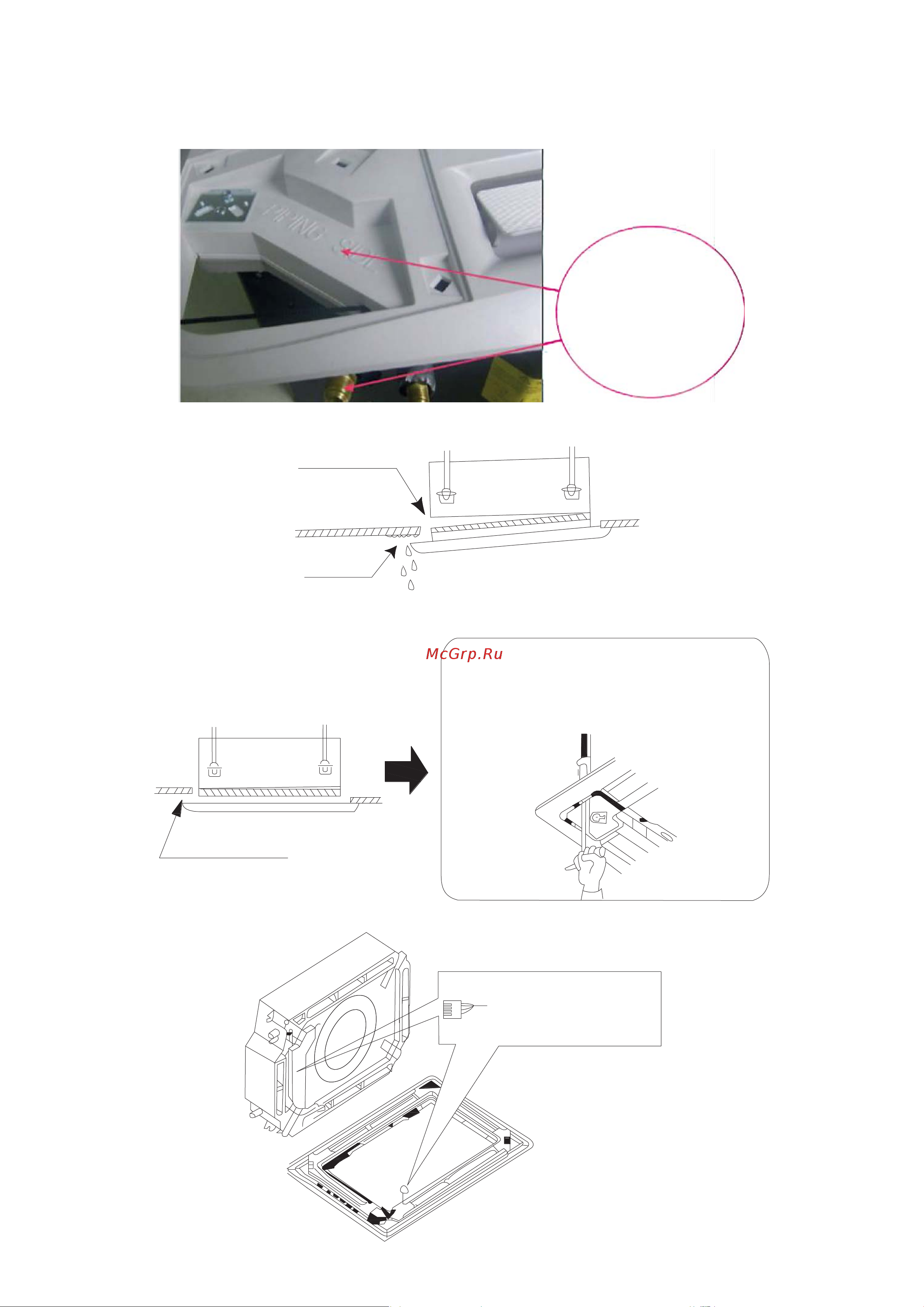

1. На рисунке показано расположение передней панели и соединительной трубы друг относительно друга.
Соединительная
труба должна быть
расположена в соот-
ветствии с меткой
2. Неправильно закрученные болты могут привести к перекосу блока, утечке воздуха и образованию конден-
сата.
ɍɬɟɱɤɚɜɨɡɞɭɯɚ
Ʉɨɧɞɟɧɫɚɬ
3. Если между потолком и декоративной панелью после закручивания болтов остается некоторый зазор, необ-
ходимо заново отрегулировать положение внутреннего блока.
Ɂɚɡɨɪɧɟɞɨɩɭɫɬɢɦ
Ɋɟɝɭɥɢɪɨɜɤɚɩɨɥɨɠɟɧɢɹɜɧɭɬɪɟɧɧɟɝɨɛɥɨɤɚ
ɱɟɪɟɡɨɬɜɟɪɫɬɢɹɜɭɝɥɚɯɩɚɧɟɥɢɜɨɡɦɨɠɧɚ
ɟɫɥɢɛɥɨɤɭɫɬɚɧɨɜɥɟɧɜɝɨɪɢɡɨɧɬɚɥɶɧɨɦ
ɩɨɥɨɠɟɧɢɢɢɞɪɟɧɚɠɧɚɹɬɪɭɛɚɢɩɪɨɱɢɟ
ɤɨɦɦɭɧɢɤɚɰɢɢɩɪɨɥɨɠɟɧɵɩɪɚɜɢɥɶɧɨ
4. Подключите привод жалюзи как показано на рисунке.
ɉɨɞɤɥɸɱɢɬɟɤɨɫɧɨɜɧɨɦɭ
ɛɥɨɤɭɜɫɨɨɬɜɟɬɫɬɜɢɢ
ɫɪɚɡɦɟɪɚɦɢɪɚɡɴɟɦɨɜ
