— 23 —

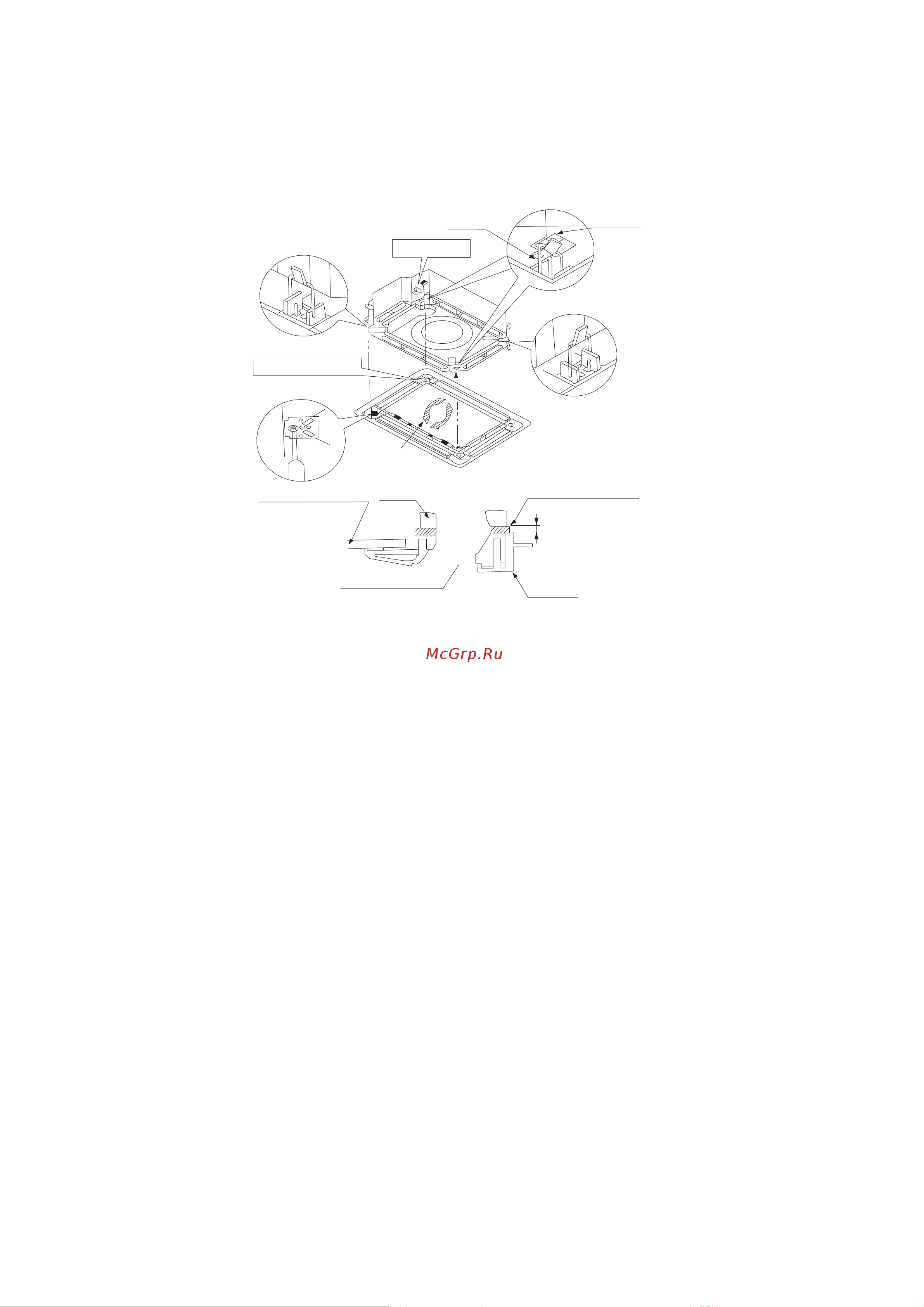

Установка панели
1. Установите панель на блок и защелкните крючки позади и напротив привода жалюзи.
2. Защелкните два других крючка.
3. Закрутите четыре шестигранных болта под защелками примерно на 15 мм.
4. Отрегулируйте положение панели в направлениях, показанных на рисунке стрелками.
5. Закрутите болты, пока толщина уплотнительного материала между панелью и внутренним блоком не умень-
шится до 5–8 мм.
5–ɦɦ1/4–3/8")
Ɂɚɰɟɩ
ȼɯɨɞɬɪɭɛ
Ʉɪɸɱɨɤ
ɉɪɢɜɨɞɠɚɥɸɡɢ
ȼɧɭɬɪɟɧɧɢɣɛɥɨɤ
ɉɨɬɨɥɨɤ
ȼɵɩɭɫɤɜɨɡɞɭɯɚ
ɉɚɧɟɥɶ
ȼɧɭɬɪɟɧɧɢɣɛɥɨɤ
①
②
②
③
④
⑤
Электрические соединения
Меры предосторожности
Предостережение!
● Необходимо отключить питание всех силовых контуров перед тем, как начинать электрические ра-
боты.
● Номинальные напряжения указаны в таблицах раздела «Требования к электрическим соединениям» на
стр. 11.
● Перед тем, как отключить питание, убедитесь, что напряжение составляет 198–264 В (для 1-фаз-
ных блоков).
● Всегда используйте отдельную силовую линию и установите отдельную розетку для подачи питания
на кондиционер.
● В разрыв силовой линии должен быть установлен отдельный разъединитель. Всегда используйте
выключатель, который размыкает все провода, и у которого дистанция между контактами в разом-
кнутом состоянии составляет не менее 3 мм.
● Электрические работы должны проводиться в соответствии со стандартами, чтобы кондиционер
работал безопасно и эффективно.
● Установите устройство защиты от утечки тока в соответствии с нормативами, правилами и
стандартами на выполнение электроработ.
Внимание!
● Емкость источника питания должна быть не менее суммарной мощности кондиционера и других
энергопотребителей. При превышении заявленной мощности увеличьте ее.
● При низком напряжении в сети кондиционер может не начать работу. Обратитесь к поставщику
электроэнергии.
