Tosot T30H-LC2/I/TC04P-LC/T30H-LU2/O [19/32] Установка дренажной трубы

— 19 —

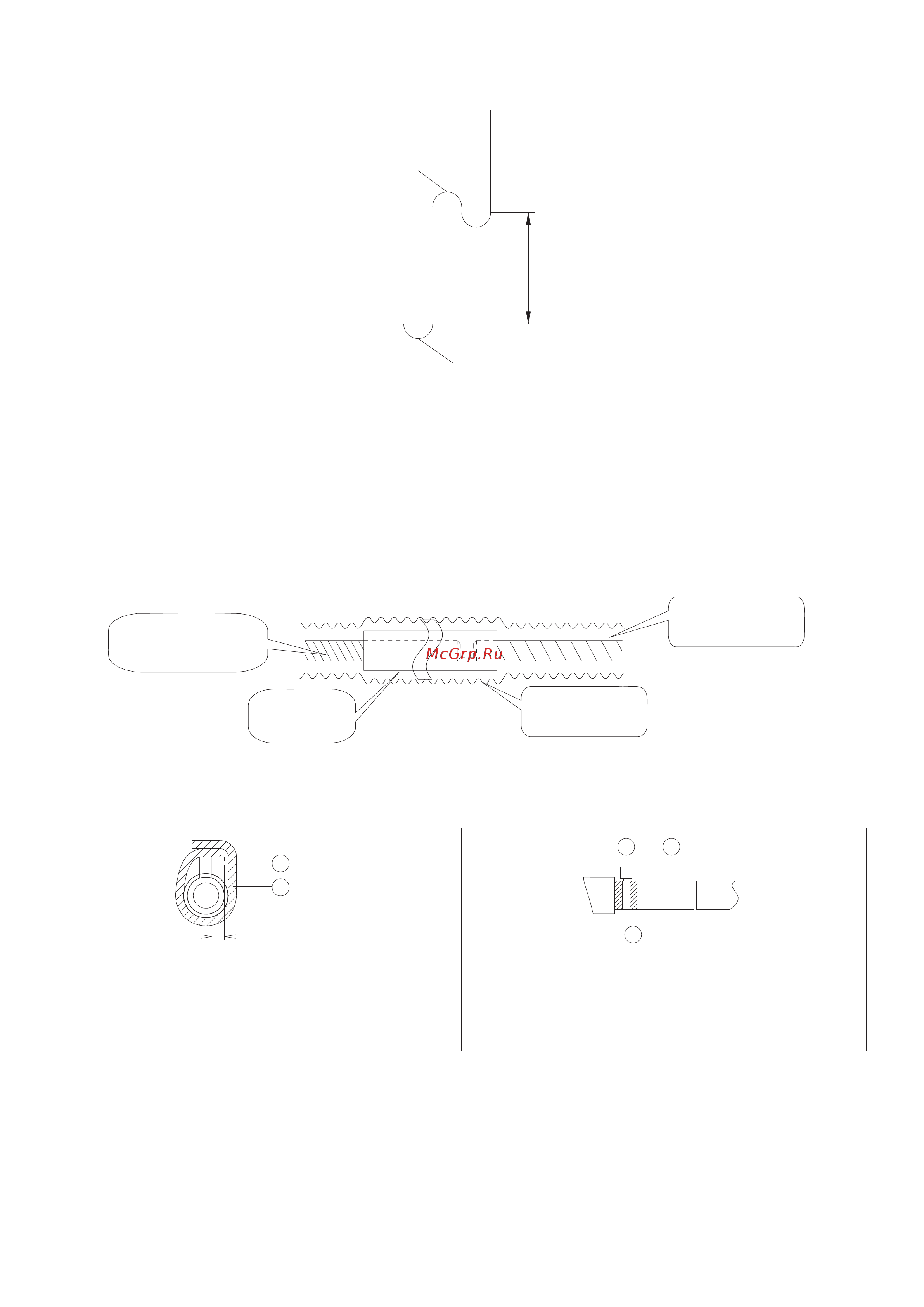

Если разница в высоте между внутренним и наружным блоками составляет более 10 м, необходимо каждые 6 м

соорудить маслоподъемную петлю.

Ɇɚɫɥɨɩɨɞɴɟɦɧɚɹɩɟɬɥɹ

ȼɧɭɬɪɟɧɧɢɣɛɥɨɤ

ɇɚɪɭɠɧɵɣɛɥɨɤ

6ɦ(236-1/5")

Ɇɚɫɥɨɩɨɞɴɟɦɧɚɹɩɟɬɥɹ

Установка дренажной трубы

Подготовка к установке дренажной трубы

1. Труба должна быть как можно короче и иметь наклон как минимум 1/100 так, чтобы воздух не оказался в ло-

вушке внутри блока.

2. Размер трубы должен быть таким же или большим, чем соединительная труба.

3. Устанавливайте дренажную трубу так, как показано на картинке, и примите меры для избежания конденсации

влаги на трубе. Неправильно выполненный монтаж трубы может привести к протечке и намоканию элементов

конструкции.

Ⱦɨɩɨɥɧɢɬɟɥɶɧɚɹ

ɞɪɟɧɚɠɧɚɹɬɪɭɛɚ

ɡɚɤɭɩɚɟɬɫɹɧɚɦɟɫɬɟ

ɂɡɨɥɹɰɢɹ

ɡɚɤɭɩɚɟɬɫɹ

ɧɚɦɟɫɬɟ

ɂɡɨɥɢɪɭɸɳɚɹ

ɥɟɧɬɚɨɩɰɢɹ

Ⱦɪɟɧɚɠɧɚɹɬɪɭɛɚ

ɜɧɭɬɪɟɧɧɟɝɨɛɥɨɤɚ

Установка дренажной трубы

1. Всавьте дренажную трубу в отверстие отвода конденсата блока, затяните хомут и плотно обмотайте лентой.

2. Подсоедините дополнительную трубу к дренажной трубе, зафиксируйте хомутом и обмотайте лентой.

 4ɦɦ(1/8")

1 2

Затягивайте хомут, пока головка винта не будет менее

чем в 4 мм от шланга.

① Металлический хомут (опция).

② Изоляция (опция).

Теплоизолируйте хомут и дренажный шланг с помо-

щью изоляционного материала.

① Металлический хомут.

② Дренажный шланг (опция).

③ Серая лента (опция).

3. При соединении нескольких дренажных труб выполняйте соединение так, как показно на рис. ниже. Исполь-

зуйте соединительные трубы с диаметром, соответствующим производительности каждого блока (в качестве

примера показаны кассетные блоки).
