Tosot T30H-LC2/I/TC04P-LC/T30H-LU2/O [20/32] Предостережения при сооружении уклона трубы

Внимание максимальная длина соединительных труб показана в таблице ниже не устанавливайте блоки таким образом что расстояние между ними превысит максимальную длину соединительной трубы 10

Наружный блок 10

По возможности не устанавливайте блок там где он окажется под прямыми лучами солнца при необходимости установите экран который не будет перекрывать поток воздуха 1 устанавливайте наружный блок в месте свободном от загрязнений и по возможности укрытом от дождя 2 устанавливайте наружный блок там где его проще всего подключить к внутреннему блоку 3 устанавливайте наружный блок там где можно организовать свободный отвод конденсата во время работы в режиме обогрева 4 не подвергайте животных и растения воздействию выдуваемого теплого воздуха 5 выберите место для установки с учетом веса наружного блока а также так чтобы шум и вибрации от работы блока производили минимальное воздействие на окружающее 6 обеспечьте место вокруг блока в соответствии с рис ниже чтобы не заблокировать воздухопоток также для обеспечения эффективной работы оставьте три из четырех направлений вокруг блока свободными от пре пятствий 10

Предостережение 1 устанавливайте блок в месте в котором его наклон будет не более 5 2 если наружный блок будет подвергаться воздействию сильного ветра прочно закрепите блок 10

Соединительную трубу необходимо укрыть водостойкой теплоизоляцией 10

Толщина стенок труб должна быть 0 5 1 0 мм и труба должна выдерживать давление 6 0 мпа чем длиннее со единительная труба тем сильнее падение эффективности охлаждения и обогрева 10

Требования для соединительных труб 10

В таблицах ниже приведены размер кабеля и емкость предохранителя 11

Примечания 1 предохранитель находится на основной плате 2 поблизости от блоков и внутреннего и наружного установите размыкатель с расстоянием между контактами как минимум 3 мм установка должна быть выполнена так чтобы вилка была доступна 3 технические характеристики выключателя и силового кабеля указанные в таблице выше рассчита ны в соответствии с максимальной мощностью максимальной силой тока блока 4 технические характеристики силового кабеля которые приведены в таблице выше рассчитаны на применение медного многожильного кабеля например медный кабель в полиэтиленовой изоляции используемого при 40 с и устойчивого к температуре 90 с см стандарт iec 60364 5 52 при изме нении рабочих условий необходимо внести коррективы в характеристики системы в соответствии с местными стандартами 5 технические характеристики предохранителя указанные в таблице выше относятся к предохрани телю при рабочей температуре 40 с при изменении рабочих условий необходимо внести корректи вы в характеристики систем 11

Рекомендуется использовать ка бель сечением 0 75 м 11

С максимальной длиной 50 м выберите должную длину в соответствии с действительными условиями монтажа для блоков малой мощности не более 30k рекомендуется применять кабель длиной 8 м 7 сечение кабеля сигнальной линии должно быть не менее 0 75 м 11

Требования к электрическим соединениям 11

T18h lc i t18h lu o 12

T24 0h lc i t24 0h lu o 12

Габаритные размеры внутреннего блока 12

Монтаж 12

Монтаж внутреннего блока 12

Выравнивание 13

Монтаж основного блока 13

После установки внутреннего блока необходимо проверить горизонтальность установки с помощью уровня как показано на рисунке 13

С помощью установочного шаблона просверлите отверстия для болтов 4 шт 2 закрепите болты в потолке в месте которое выдержит вес блока с помощью установочного шаблона отметь те положение болтов посредством перформатора сделайте отверстия диаметром 12 7 мм 3 вставьте анкерные болты в отверстия и вбейте молотком до упора 13

Установите кронштейн на болт и закрепите его гайками с шайбами сверху и снизу во избежание выскальзы вания уплотнения используйте шаблон 2 установите бумажный шаблон на блок и закрепите дренажную трубу на выпускном патрубке 3 отрегулируйте положение блока наилучшим образом 4 проверьте чтобы блок был расположен горизонтально со всех четырех сторон в противном случае насос и поплавковый выключатель могут работать неправильно что может привести к утечке воды 5 снимите шаблон установки уплотнения и затяниите гайки 6 снимите бумажный шаблон 13

Установка подвесных болтов 13

Внимание установите блок там где он не будет наклоняться более чем на 5 если блок будет подвергаться воздействию сильного ветра он должен быть прочно закреплен в про цессе установки 14

Габаритные размеры наружного блока 14

Необходимо установить на наружный блок дренажную трубу для отвода конденсата во время работы в режи ме обогрева только для теплового насоса 2 при установке дренажной трубы все отверстия кроме того к которому подключается дренажная труба долж ны быть заткнуты пробками во избежание протечек воды только для теплового насоса 3 как устанавливать вставьте трубное соединение в отверстие ø25 мм расположенное в нижней пластине корпуса и подключите дренажную трубу к трубному соединению 14

Отвод конденсата 14

Примечание только для теплового насоса 14

Установка наружного блока 14

Загиб труб 15

Подключение трубы к внутреннему блоку 15

Развальцовка труб 15

Установка соединительной трубы 15

Закрутите конусную гайку соединительной трубы на разъеме клапана наружного блока фиксирование гайки осуществляется так же как и на внутреннем блоке 16

Подключение трубы к наружному блоку 16

После подключения соединительных труб проверьте на предмет утечки газа точки соединения труб с внутрен ним и наружным блоками с помощью детектора утечек газа 16

Предостережение подключайте газовую трубу только после завершения подключения жидкостной трубы 16

Проверка трубных соединений на утечку газа 16

Усилие закручивания гаек приведены в таблице слишком большое усилие может привести к повреждению гайки и утечке хладагента проверьте соединительную трубу на предмет утечек затем оберните ее теплоизоляцией как показано на ри сунке 16

Усилия затягивания гаек 16

Если наружный блок устанавливается выше внутреннего a ленту необходимо наматывать от нижней части трубы к верхней b все трубы должны быть собраны вместе и замотаны лентой и должен быть сделан сифон во избежание стекания воды из помещения по трубе в наружный блок c закрепите трубы на стене держателями 17

Если наружный блок устанавливается ниже внутреннего блока a дренажная труба должна быть выше уровня земли и конец трубы не должен опускаться в воду все трубы должны быть закреплены на стене держателями b трубы должны быть снизу доверху обмотаны изолирующей лентой c все трубы должны быть скручены вместе с помощью ленты и закреплены на стене держателями 17

Жидкостная труба и дренажная труба 17

Изолируйте с помощью прилагаемой теплоизоляции места подключения труб к внутреннему блоку 17

Теплоизоляция трубных соединений 17

Ваккумирование 18

Вакуумирование и проверка на утечку газа 18

Внимание не продувайте воздухом с хладагентом используйте вакуумный насос для вакуумирования системы в наружном блоке нет лишнего хладагента для продувки воздухом 18

Дозаправка хладагентом 18

На заводе осуществляется заправка хладагентом из расчета длины соединительной трубы 5 м для 18 36 х бло ков и длины 7 5 м для 48 60 х блоков в случае если длина трубы 18 36 х блоков превышает 7 м или 9 5 м у 48 60 х блоков требуется дополнитель ная заправка хладагентом необходимый объем дозаправки указан в таблице 18

Примечание блоки большой производительности имеют сервисные порты как на газовом так и на жид костном клапанах во время вакуумирования можно подключить два шланга манометрического коллекто ра к двум сервисным портам для увеличения скорости вакуумирования 18

Снимите заглушки с жидкостного и газового клапанов и с сервисного порта 2 подключите шланг со стороны низкого давления манометрического коллектора к сервисному порту газового клапана на блоке для поиска утечек газовый и жидкостной клапаны должны быть закрыты 3 подключите заправочный шланг к вакуумному насосу 4 откройте сторону низкого давления манометрического коллектора и запустите вакуумный насос сторона высокого давления манометрического коллектора должна быть закрыта иначе ничего не получится 5 продолжительность вакуумирования зависит от мощности блока обычно это 20 мин для 18 х блоков 30 мин для 24 х 36 х блоков и 45 мин для 48 х 60 х блоков проверьте чтобы давление на низкой стороне маноме трического коллектора было 1 0 мпа 75 см рт ст иное свидетельствует о наличии утечки затем плотно закройте клапан и остановите вакуумный насос 6 подождите некоторое время чтобы отследить изменение давления 5 мин для 18 х 24 х блоков и 10 мин для 36 60 х блоков в этот период изменение показаний 18

Подготовка к установке дренажной трубы 19

Установка дренажной трубы 19

Во избежание любой протечки воды в результате образования конденсата убедитесь что работы по тепло изоляции в следующих двух точках полностью выполнены a подключите дренажный шланг к трубе отвода конденсата и сделайте теплоизоляцию b подключите дренажный шланг к выпускному отверстию внутреннего блока и закрепите его хомутом 20

Если дренажный шланг не выдерживает требуемый уровень уклона необходимо оснастить его опорами за купаются на месте 5 при большом воздухопотоке проходящем через внутренний блок может возникнуть отрицательное давле ние что приведет к втягиванию наружного воздуха для устранения этой проблемы нужно соорудить на дре нажной трубе сифон около каждого внутреннего блока 6 соорудите один сифон на каждый блок 7 сифон должен предусматривать возможность его прочистки в будущем 8 подключение дренажной трубы к вертикальной или горизонтальной канализационной трубе горизонтальная труба не должна подключаться к вертикальной трубе на той же высоте подключение должно быть выполне но следующим образом a подключайте посредством 3 ходового соединения как показано на левом рисунке b подключите через прямоугольное колено как показано на среднем рисунке c подключите горизонтальным соединением как показано на правом рисунке 20

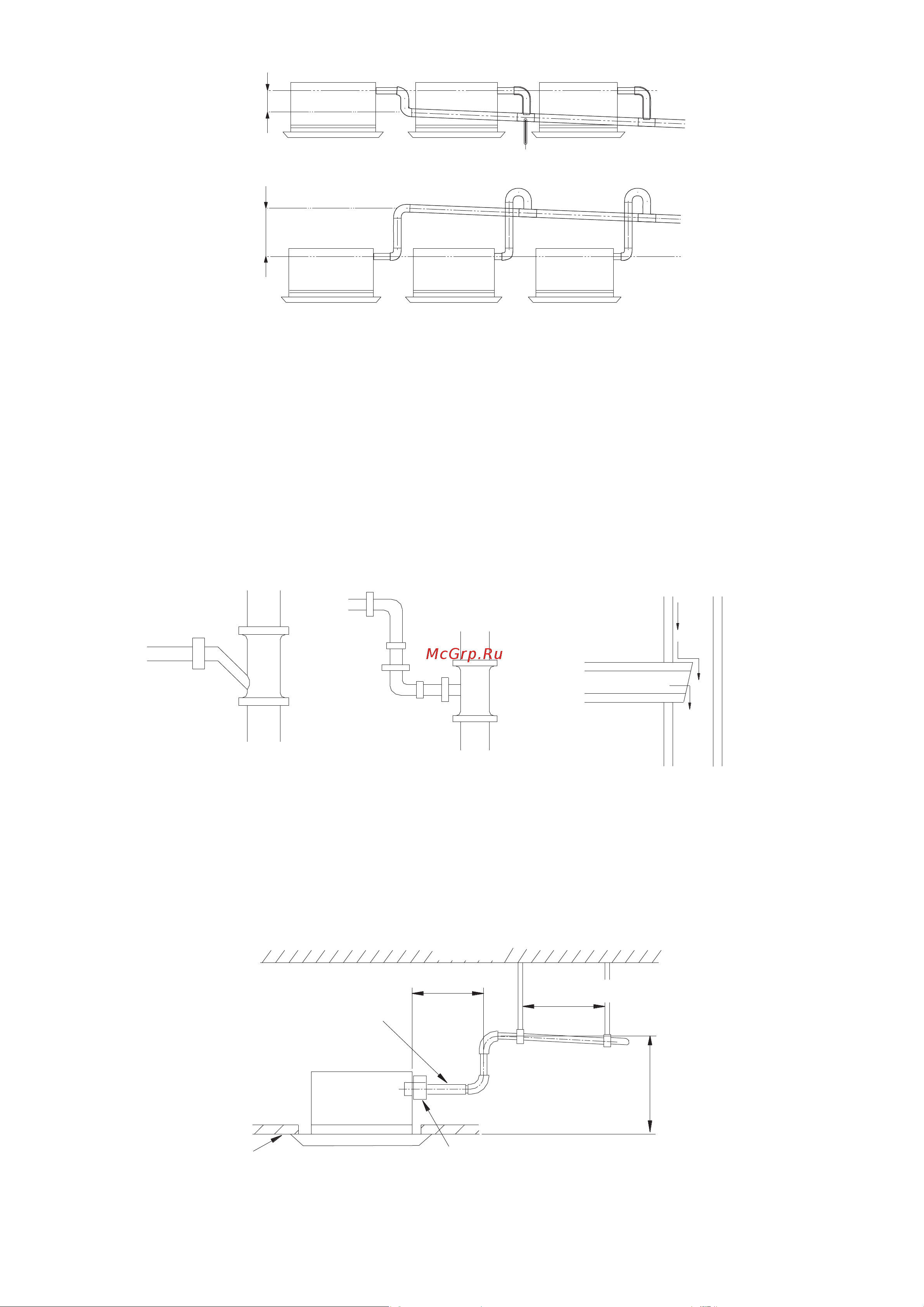

Предостережения при сооружении уклона трубы 20

Убедитесь что труба подъема конденсата длиной не более 280 мм 3 установите трубу подъема конденсата вертикально и убедитесь что она установлена не далее 300 мм от отверстия вывода конденсата 20

Закрепите дренажную трубу с уклоном 1 100 или более чтобы обеспечить уклон обустройте поддерживаю щие держатели с интервалом 1 1 5 м 21

После завершения работ по установке дренажной трубы проверьте что конденсат корректно отводится из бло ка плавно налейте как показано на рисунке ниже примерно 1 л воды в дренажный поддон включите блок в режиме охлаждения и убедитесь что вода из поддона вытекает через дренажную трубу 21

Скат присоединенного дренажного шланга должен быть не более 75 мм чтобы на дренажное отверстие не оказывалось дополнительной нагрузки 21

Тестирование отвода конденсата 21

Меры предосторожности 22

Установка панели 22

Меры предосторожности 23

Установка панели 23

Электрические соединения 23

Электрические соединения 24

Фазные блоки 24 и 30 25

Фазные блоки 36 42 и 48 25

Фазный блок 60 25

Электрические соединения между внутренним и наружным блоками 1 фазные блоки 12 и 18 25

Диапазон рабочих температур 27

Подробную информацию по установке пультов управления смотрите в соответствующих руководствах по мон тажу 27

Примечания 1 дизайн данного блока отвечает требованиям стандарта iso5151 2 воздухопоток измерялся при соответствующем стандартном внешнем статическом давлении 3 указанная выше производительность охлаждения обогрева измерялась в проектных рабочих усло виях соответствующих стандартному внешнему статическому давлению характеристики могут изменяться при обновлении оборудования в таком случае информация на шильде оборудования име ет преимущество 27

Силовые линии должны прокладываться вдоль правой стороны платы и закрепляться кабельными зажимами чтобы обеспечить отсутствие соприкосновения с трубопроводами коммуникационные линии между внутренним и наружным блоками также должны прокладываться вдоль правой стороны платы и на расстоянии от силовых линий 27

Установка пультов управления 27

Фазные блоки 27

Индикатор работы и вкл выкл загорается красным когда на блок подано питание загорается белым когда блок включен в работу индикатор работы таймера загорается желтым когда таймер установлен гаснет если таймер отключен дисплей 88 в отсутствие ошибок и при получении корректных данных с дистанционного пульта управления на дисплее в течение 5 сек отображается заданная температура затем температура в помещении при возникновении ошибки блока на данном дисплее отобразится код ошибки если ошибок больше одной коды ошибок будут отображаться последовательно если у панели открыта декоративная решетка передняя панель по прежнему сможет выполнить функции кнопок при одновременном нажатии в течение 5 сек кнопок режима авто и тестового режима когда блок в выключенном состоянии 28

Индикация ошибок на дисплее панели кассетного блока 28

Коды ошибок 28

Примечание когда блок подключен к проводному пульту управления код ошибки будет непрерывно ото бражаться на пульте 28

Пробный запуск и тестирование 28

Тестовый прогон 28

Если при работе блока возникают признаки неисправности или сбоя пожалуйста прежде чем обращаться в сервисный центр проверьте следующее 29

Если фильтр не поддается очистке замените его 29

Обслуживание 29

Обслуживание должен выполнять специально обученный персонал перед очисткой и обслуживанием отключите питание от оборудования не используйте воду или воздух с температурой более 50 с и выше для очистки воздушных фильтрови наруж ных панелей 29

Примечание если после проверки изложенных выше причин и предпринятия соответствующих действий по устранению проблем кондиционер по прежнему не работает должным образом необходимо немедлен но выключить кондиционер отключить питание и обратиться в сервисный центр проверку и ремонт кондиционера должен выполнять профессиональный ремонтник 29

Примечания 1 не включайте кондиционер без установленного фильтра иначе пыль забьется в кондиционер 2 снимайте фильтр только для его очистки снятие фильтра без необходимости может привести к его повреждению 3 не чистите кондиционер с помощью бензина бензола растворителя абразивных вешеств или жид ких инсектицидов это может привести к утрате внешнего вида или деформации кондиционера 4 не мочите внутренний блок кондицинера во избежание поражения электротоком или возгорания если кондиционер установлен в помещении с повышенной загрязненностью воздуха производите операцию по очистке более часто отметьте для себя что очистку фильтра надо выполнять раз в полгода 29

Решение проблем 29

Решение проблем и обслуживание 29

Очистка фильтра 30
