Наименование основных частей
Внутренний блок
Наружный блок
Выпуск воздуха
Выпуск воздуха
Забор воздуха
Забор воздуха

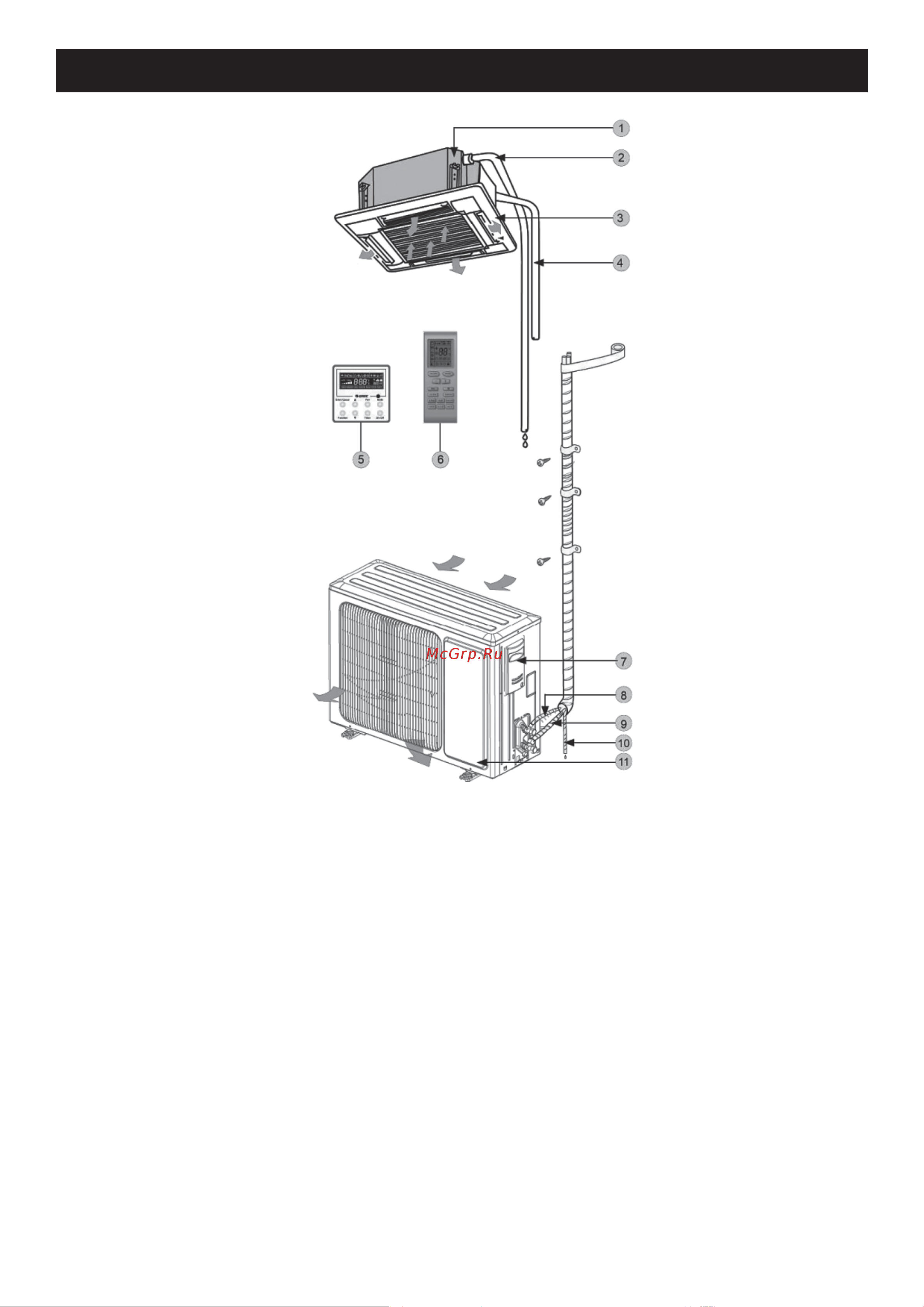

1 — дренажный насос; 2 — дренажная труба; 3 — декоративная панель; 4 — соединительная труба; 5 — прово-
дной пульт управления; 6 — беспроводной пульт управления; 7 — большая ручка; 8 — жидкостная труба; 9 —
газовая труба; 10 — дренажная труба; 11 — передняя панель.
Содержание
- Инструкция пользователя 1
- Кассетный блок серия u match 2 1
- Содержание 2
- Во время эксплуатации 3
- Меры предосторожности 3
- При установке 3
- Запомните 4
- Оптимальная работа 4
- Перед началом работы 4
- Правила электробезопасности 4
- При обслуживании 4
- Проверка перед пуском 4
- T24h lc2 i tc04p lc t24h lu2 o 5
- T30h lc2 i tc04p lc t30h lu2 o 5
- Блок внутренний 5
- Блок внутренний панель блок наружный t18h lc2 i tc03p lc t18h lu2 o 5
- Блок наружный 5
- Панель 5
- Спецификация 5
- T42h lc2 i tc04p lc t42h lu2 o 6
- T48h lc2 i tc04p lc t48h lu2 o 6
- T60h lc2 i tc04p lc t60h lu2 o 6
- Блок внутренний 6
- Блок внутренний блок наружный t36h lc2 i tc04p lc t36h lu2 o 6
- Блок наружный 6
- Панель 6
- Внутренний блок 7
- Наименование основных частей 7
- Наружный блок 7
- Аксессуары внутреннего блока 8
- Аксессуары наружного блока 8
- Комплект поставки 8
- Подготовка к монтажу 8
- Указанные далее аксессуары входят в комплект поставки и должны использоваться по мере необходимости 8
- Внутренний блок 9
- Выбор места для монтажа 9
- 2000 78 3 4 10
- Внимание максимальная длина соединительных труб показана в таблице ниже не устанавливайте блоки таким образом что расстояние между ними превысит максимальную длину соединительной трубы 10
- Наружный блок 10
- По возможности не устанавливайте блок там где он окажется под прямыми лучами солнца при необходимости установите экран который не будет перекрывать поток воздуха 1 устанавливайте наружный блок в месте свободном от загрязнений и по возможности укрытом от дождя 2 устанавливайте наружный блок там где его проще всего подключить к внутреннему блоку 3 устанавливайте наружный блок там где можно организовать свободный отвод конденсата во время работы в режиме обогрева 4 не подвергайте животных и растения воздействию выдуваемого теплого воздуха 5 выберите место для установки с учетом веса наружного блока а также так чтобы шум и вибрации от работы блока производили минимальное воздействие на окружающее 6 обеспечьте место вокруг блока в соответствии с рис ниже чтобы не заблокировать воздухопоток также для обеспечения эффективной работы оставьте три из четырех направлений вокруг блока свободными от пре пятствий 10
- Предостережение 1 устанавливайте блок в месте в котором его наклон будет не более 5 2 если наружный блок будет подвергаться воздействию сильного ветра прочно закрепите блок 10
- Соединительную трубу необходимо укрыть водостойкой теплоизоляцией 10
- Толщина стенок труб должна быть 0 5 1 0 мм и труба должна выдерживать давление 6 0 мпа чем длиннее со единительная труба тем сильнее падение эффективности охлаждения и обогрева 10
- Требования для соединительных труб 10
- В таблицах ниже приведены размер кабеля и емкость предохранителя 11
- Примечания 1 предохранитель находится на основной плате 2 поблизости от блоков и внутреннего и наружного установите размыкатель с расстоянием между контактами как минимум 3 мм установка должна быть выполнена так чтобы вилка была доступна 3 технические характеристики выключателя и силового кабеля указанные в таблице выше рассчита ны в соответствии с максимальной мощностью максимальной силой тока блока 4 технические характеристики силового кабеля которые приведены в таблице выше рассчитаны на применение медного многожильного кабеля например медный кабель в полиэтиленовой изоляции используемого при 40 с и устойчивого к температуре 90 с см стандарт iec 60364 5 52 при изме нении рабочих условий необходимо внести коррективы в характеристики системы в соответствии с местными стандартами 5 технические характеристики предохранителя указанные в таблице выше относятся к предохрани телю при рабочей температуре 40 с при изменении рабочих условий необходимо внести корректи вы в характеристики систем 11
- Рекомендуется использовать ка бель сечением 0 75 м 11
- С максимальной длиной 50 м выберите должную длину в соответствии с действительными условиями монтажа для блоков малой мощности не более 30k рекомендуется применять кабель длиной 8 м 7 сечение кабеля сигнальной линии должно быть не менее 0 75 м 11
- Требования к электрическим соединениям 11
- T18h lc i t18h lu o 12
- T24 0h lc i t24 0h lu o 12
- Габаритные размеры внутреннего блока 12
- Монтаж 12
- Монтаж внутреннего блока 12
- Выравнивание 13
- Монтаж основного блока 13
- После установки внутреннего блока необходимо проверить горизонтальность установки с помощью уровня как показано на рисунке 13
- С помощью установочного шаблона просверлите отверстия для болтов 4 шт 2 закрепите болты в потолке в месте которое выдержит вес блока с помощью установочного шаблона отметь те положение болтов посредством перформатора сделайте отверстия диаметром 12 7 мм 3 вставьте анкерные болты в отверстия и вбейте молотком до упора 13
- Установите кронштейн на болт и закрепите его гайками с шайбами сверху и снизу во избежание выскальзы вания уплотнения используйте шаблон 2 установите бумажный шаблон на блок и закрепите дренажную трубу на выпускном патрубке 3 отрегулируйте положение блока наилучшим образом 4 проверьте чтобы блок был расположен горизонтально со всех четырех сторон в противном случае насос и поплавковый выключатель могут работать неправильно что может привести к утечке воды 5 снимите шаблон установки уплотнения и затяниите гайки 6 снимите бумажный шаблон 13
- Установка подвесных болтов 13
- Внимание установите блок там где он не будет наклоняться более чем на 5 если блок будет подвергаться воздействию сильного ветра он должен быть прочно закреплен в про цессе установки 14
- Габаритные размеры наружного блока 14
- Необходимо установить на наружный блок дренажную трубу для отвода конденсата во время работы в режи ме обогрева только для теплового насоса 2 при установке дренажной трубы все отверстия кроме того к которому подключается дренажная труба долж ны быть заткнуты пробками во избежание протечек воды только для теплового насоса 3 как устанавливать вставьте трубное соединение в отверстие ø25 мм расположенное в нижней пластине корпуса и подключите дренажную трубу к трубному соединению 14
- Отвод конденсата 14
- Примечание только для теплового насоса 14
- Установка наружного блока 14
- Загиб труб 15
- Подключение трубы к внутреннему блоку 15
- Развальцовка труб 15
- Установка соединительной трубы 15
- Закрутите конусную гайку соединительной трубы на разъеме клапана наружного блока фиксирование гайки осуществляется так же как и на внутреннем блоке 16
- Подключение трубы к наружному блоку 16
- После подключения соединительных труб проверьте на предмет утечки газа точки соединения труб с внутрен ним и наружным блоками с помощью детектора утечек газа 16
- Предостережение подключайте газовую трубу только после завершения подключения жидкостной трубы 16
- Проверка трубных соединений на утечку газа 16
- Усилие закручивания гаек приведены в таблице слишком большое усилие может привести к повреждению гайки и утечке хладагента проверьте соединительную трубу на предмет утечек затем оберните ее теплоизоляцией как показано на ри сунке 16
- Усилия затягивания гаек 16
- Если наружный блок устанавливается выше внутреннего a ленту необходимо наматывать от нижней части трубы к верхней b все трубы должны быть собраны вместе и замотаны лентой и должен быть сделан сифон во избежание стекания воды из помещения по трубе в наружный блок c закрепите трубы на стене держателями 17
- Если наружный блок устанавливается ниже внутреннего блока a дренажная труба должна быть выше уровня земли и конец трубы не должен опускаться в воду все трубы должны быть закреплены на стене держателями b трубы должны быть снизу доверху обмотаны изолирующей лентой c все трубы должны быть скручены вместе с помощью ленты и закреплены на стене держателями 17
- Жидкостная труба и дренажная труба 17
- Изолируйте с помощью прилагаемой теплоизоляции места подключения труб к внутреннему блоку 17
- Теплоизоляция трубных соединений 17
- Ваккумирование 18
- Вакуумирование и проверка на утечку газа 18
- Внимание не продувайте воздухом с хладагентом используйте вакуумный насос для вакуумирования системы в наружном блоке нет лишнего хладагента для продувки воздухом 18
- Дозаправка хладагентом 18
- На заводе осуществляется заправка хладагентом из расчета длины соединительной трубы 5 м для 18 36 х бло ков и длины 7 5 м для 48 60 х блоков в случае если длина трубы 18 36 х блоков превышает 7 м или 9 5 м у 48 60 х блоков требуется дополнитель ная заправка хладагентом необходимый объем дозаправки указан в таблице 18
- Примечание блоки большой производительности имеют сервисные порты как на газовом так и на жид костном клапанах во время вакуумирования можно подключить два шланга манометрического коллекто ра к двум сервисным портам для увеличения скорости вакуумирования 18
- Снимите заглушки с жидкостного и газового клапанов и с сервисного порта 2 подключите шланг со стороны низкого давления манометрического коллектора к сервисному порту газового клапана на блоке для поиска утечек газовый и жидкостной клапаны должны быть закрыты 3 подключите заправочный шланг к вакуумному насосу 4 откройте сторону низкого давления манометрического коллектора и запустите вакуумный насос сторона высокого давления манометрического коллектора должна быть закрыта иначе ничего не получится 5 продолжительность вакуумирования зависит от мощности блока обычно это 20 мин для 18 х блоков 30 мин для 24 х 36 х блоков и 45 мин для 48 х 60 х блоков проверьте чтобы давление на низкой стороне маноме трического коллектора было 1 0 мпа 75 см рт ст иное свидетельствует о наличии утечки затем плотно закройте клапан и остановите вакуумный насос 6 подождите некоторое время чтобы отследить изменение давления 5 мин для 18 х 24 х блоков и 10 мин для 36 60 х блоков в этот период изменение показаний 18
- Подготовка к установке дренажной трубы 19
- Установка дренажной трубы 19
- Во избежание любой протечки воды в результате образования конденсата убедитесь что работы по тепло изоляции в следующих двух точках полностью выполнены a подключите дренажный шланг к трубе отвода конденсата и сделайте теплоизоляцию b подключите дренажный шланг к выпускному отверстию внутреннего блока и закрепите его хомутом 20
- Если дренажный шланг не выдерживает требуемый уровень уклона необходимо оснастить его опорами за купаются на месте 5 при большом воздухопотоке проходящем через внутренний блок может возникнуть отрицательное давле ние что приведет к втягиванию наружного воздуха для устранения этой проблемы нужно соорудить на дре нажной трубе сифон около каждого внутреннего блока 6 соорудите один сифон на каждый блок 7 сифон должен предусматривать возможность его прочистки в будущем 8 подключение дренажной трубы к вертикальной или горизонтальной канализационной трубе горизонтальная труба не должна подключаться к вертикальной трубе на той же высоте подключение должно быть выполне но следующим образом a подключайте посредством 3 ходового соединения как показано на левом рисунке b подключите через прямоугольное колено как показано на среднем рисунке c подключите горизонтальным соединением как показано на правом рисунке 20
- Предостережения при сооружении уклона трубы 20
- Убедитесь что труба подъема конденсата длиной не более 280 мм 3 установите трубу подъема конденсата вертикально и убедитесь что она установлена не далее 300 мм от отверстия вывода конденсата 20
- Закрепите дренажную трубу с уклоном 1 100 или более чтобы обеспечить уклон обустройте поддерживаю щие держатели с интервалом 1 1 5 м 21
- После завершения работ по установке дренажной трубы проверьте что конденсат корректно отводится из бло ка плавно налейте как показано на рисунке ниже примерно 1 л воды в дренажный поддон включите блок в режиме охлаждения и убедитесь что вода из поддона вытекает через дренажную трубу 21
- Скат присоединенного дренажного шланга должен быть не более 75 мм чтобы на дренажное отверстие не оказывалось дополнительной нагрузки 21
- Тестирование отвода конденсата 21
- Меры предосторожности 22
- Установка панели 22
- Меры предосторожности 23
- Установка панели 23
- Электрические соединения 23
- Электрические соединения 24
- Фазные блоки 24 и 30 25
- Фазные блоки 36 42 и 48 25
- Фазный блок 60 25
- Электрические соединения между внутренним и наружным блоками 1 фазные блоки 12 и 18 25
- Диапазон рабочих температур 27
- Подробную информацию по установке пультов управления смотрите в соответствующих руководствах по мон тажу 27
- Примечания 1 дизайн данного блока отвечает требованиям стандарта iso5151 2 воздухопоток измерялся при соответствующем стандартном внешнем статическом давлении 3 указанная выше производительность охлаждения обогрева измерялась в проектных рабочих усло виях соответствующих стандартному внешнему статическому давлению характеристики могут изменяться при обновлении оборудования в таком случае информация на шильде оборудования име ет преимущество 27
- Силовые линии должны прокладываться вдоль правой стороны платы и закрепляться кабельными зажимами чтобы обеспечить отсутствие соприкосновения с трубопроводами коммуникационные линии между внутренним и наружным блоками также должны прокладываться вдоль правой стороны платы и на расстоянии от силовых линий 27
- Установка пультов управления 27
- Фазные блоки 27
- Индикатор работы и вкл выкл загорается красным когда на блок подано питание загорается белым когда блок включен в работу индикатор работы таймера загорается желтым когда таймер установлен гаснет если таймер отключен дисплей 88 в отсутствие ошибок и при получении корректных данных с дистанционного пульта управления на дисплее в течение 5 сек отображается заданная температура затем температура в помещении при возникновении ошибки блока на данном дисплее отобразится код ошибки если ошибок больше одной коды ошибок будут отображаться последовательно если у панели открыта декоративная решетка передняя панель по прежнему сможет выполнить функции кнопок при одновременном нажатии в течение 5 сек кнопок режима авто и тестового режима когда блок в выключенном состоянии 28
- Индикация ошибок на дисплее панели кассетного блока 28
- Коды ошибок 28
- Примечание когда блок подключен к проводному пульту управления код ошибки будет непрерывно ото бражаться на пульте 28
- Пробный запуск и тестирование 28
- Тестовый прогон 28
- Если при работе блока возникают признаки неисправности или сбоя пожалуйста прежде чем обращаться в сервисный центр проверьте следующее 29
- Если фильтр не поддается очистке замените его 29
- Обслуживание 29
- Обслуживание должен выполнять специально обученный персонал перед очисткой и обслуживанием отключите питание от оборудования не используйте воду или воздух с температурой более 50 с и выше для очистки воздушных фильтрови наруж ных панелей 29
- Примечание если после проверки изложенных выше причин и предпринятия соответствующих действий по устранению проблем кондиционер по прежнему не работает должным образом необходимо немедлен но выключить кондиционер отключить питание и обратиться в сервисный центр проверку и ремонт кондиционера должен выполнять профессиональный ремонтник 29
- Примечания 1 не включайте кондиционер без установленного фильтра иначе пыль забьется в кондиционер 2 снимайте фильтр только для его очистки снятие фильтра без необходимости может привести к его повреждению 3 не чистите кондиционер с помощью бензина бензола растворителя абразивных вешеств или жид ких инсектицидов это может привести к утрате внешнего вида или деформации кондиционера 4 не мочите внутренний блок кондицинера во избежание поражения электротоком или возгорания если кондиционер установлен в помещении с повышенной загрязненностью воздуха производите операцию по очистке более часто отметьте для себя что очистку фильтра надо выполнять раз в полгода 29
- Решение проблем 29
- Решение проблем и обслуживание 29
- Очистка фильтра 30
