Установка соединительной трубы

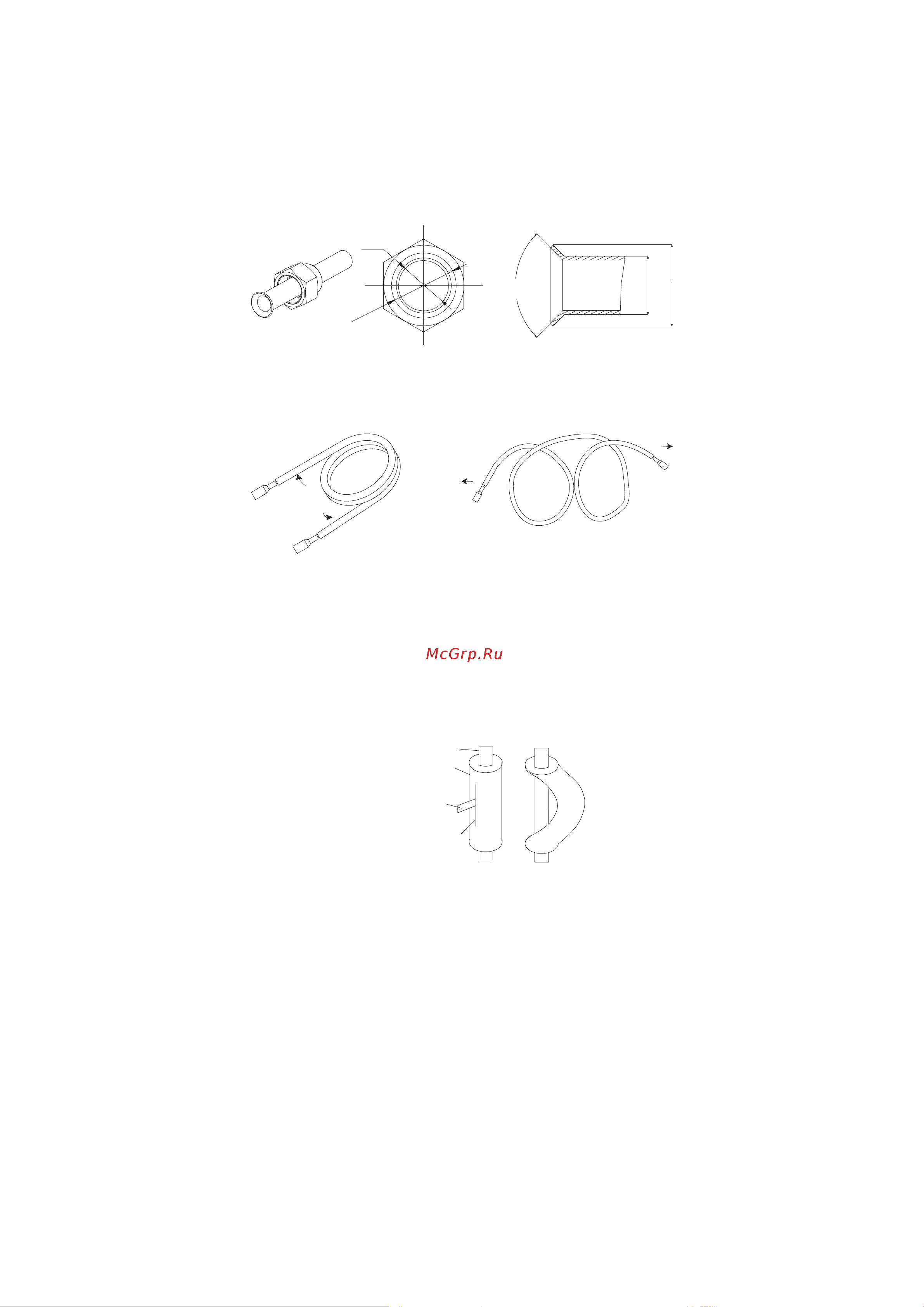

Развальцовка труб

1. С помощью резака отрежьте кусок соединительной трубы и удалите заусенцы.

2. Во избежание попадания мусора внутрь трубы держите трубу отрезанным концом вниз.

3. Для наружного блока конусные гайки снимите с запорного клапана, для внутреннего — достаньте из пакета с

аксессуарами, наденьте гайки на трубу, после чего развальцуйте концы труб с помощью вальцовки.

4. Проверьте, что труба была развальцована под правильным углом, без заломов.

90°±1°

Загиб труб

1. Гнуть трубы необходимо руками. Будьте аккуратны, чтобы не заломать их.

Ⱦɥɹɭɜɟɥɢɱɟɧɢɹɞɥɢɧɵɪɚɡɨɝɧɢɬɟɬɪɭɛɭ

2. Не изгибайте трубу на угол более 90°.

3. Если труба несколько раз изгибается или растягивается в одном месте, материал становится хрупким и со-

противляется повторному изгибанию или растягиванию. Не изгибайте и не растягивайте трубу более трех

раз.

4. Когда гнете трубу, не делайте это просто так, труба замнется. Разрежьте теплоизоляцию острым ножом, как

показано на рисунке, и согните трубу без изоляции. Когда труба будет согнута, закрепите теплоизоляцию на

трубе с помощью липкой ленты.

Ɍɪɭɛɚ

ɇɨɠ

Ʌɢɧɢɹɪɚɡɪɟɡɚ

Ɍɟɩɥɨɢɡɨɥɹɰɢɹ

ɬɪɭɛɵ

Предостережение!

● Во избежание залома трубы не гните трубу под большим углом. Изгиб трубы должен иметь радиус

150 и более мм.

● Если трубу несколько раз согнуть в одном месте, она сломается.

Подключение трубы к внутреннему блоку

Снимите крышки и пробки с трубы.

Предостережение!

● Убедитесь, что труба точно подходит к соединению на внутреннем блоке. Если она будет непра-

вильно отцентрирована, конусная гайка не сможет закрепить трубу должным образом. Если усилие

закручивания будет слишком большое, можно сорвать резьбу.

● Не откручивайте гайку трубы, подключенной к блоку, чтобы внутрь трубы не попала пыль или другая

грязь.

При подключении или отключении соединительной трубы к или от блока используйте два ключа – обычный и

динамометрический.

При подключении смажьте гайку снаружи и изнутри хладагентом, вручную накрутите ее, а затем затяните клю-

чом.
