30

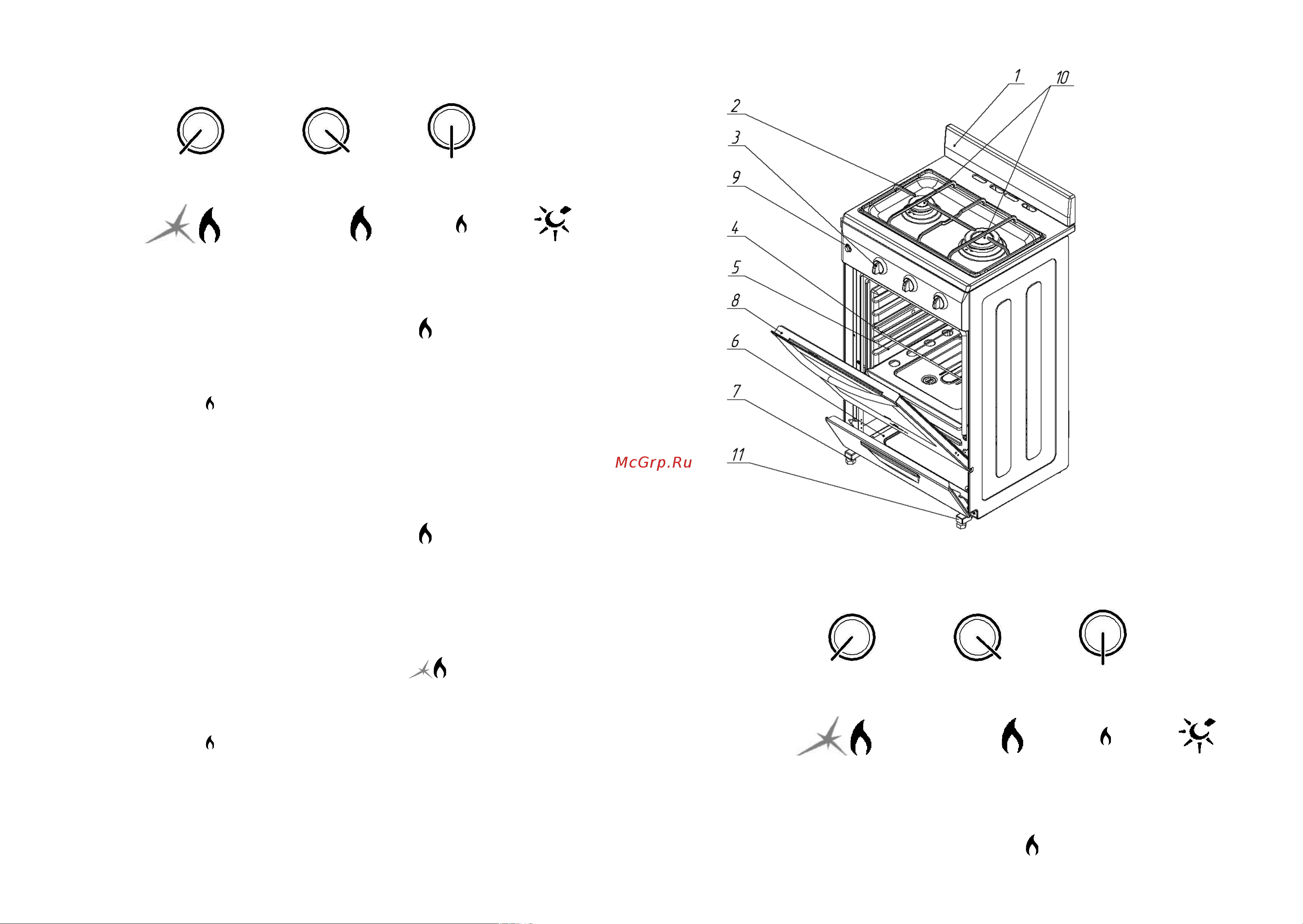

ПОРЯДОК РАБОТЫ
Условные обозначения на панели управления
Горелки стола Горелка духовки
Левый Правый
Обозначения других устройств
Автоматический электрический розжиг
горелок стола, максимальное пламя
Максимальное
пламя
Минимальное
пламя
Освещение
духовки
Включение газовых горелок стола
Нажать и повернуть против часовой стрелки ручку, соответствующую
используемой горелке, установить её в положение максимальное пламя и
поднести зажженную спичку.
Регулировка интенсивности горения производится дальнейшим поворотом
ручки крана против хода часовой стрелки при этом не должно произойти случайное
погасание горелки. При повороте ручки крана до упора горелка будет работать на
минимальном пламени .
Чтобы выключить горелку, необходимо повернуть ручку крана по ходу часовой
стрелки до упора.
ВНИМАНИЕ! Если горелка не зажглась, то это устройство не следует
больше приводить в действие и повторить попытку можно не ранее, чем
через 1 минуту.
Включение газовых горелок стола с системой газ-контроль.
Нажать и повернуть против часовой стрелки ручку, соответствующую
используемой горелке, установить её в положение максимальное пламя и
поднести зажженную спичку. Ручку крана держите нажатой не менее 10 секунд,
чтобы устройство успело сработать.
ВНИМАНИЕ! Если горелка по истечении 10 секунд не зажглась, то это
устройство не следует больше приводить в действие и повторить попытку
можно не ранее, чем через 1 минуту.
Включение газовых горелок стола с автоматическим электророзжигом
Нажать и повернуть против часовой стрелки ручку, соответствующую
используемой горелке, установить её в положение максимальное пламя,
держать нажатой пока горелка не зажжется.
Регулировка интенсивности горения производится дальнейшим поворотом
ручки крана против хода часовой стрелки при этом не должно произойти случайное
погасание горелки. При повороте ручки крана до упора горелка будет работать на
минимальном пламени .
Чтобы выключить горелку, необходимо повернуть ручку крана по ходу часовой
стрелки до упора.
ВНИМАНИЕ! Если горелка не зажглась, то это устройство не следует
больше приводить в действие и повторить попытку можно не ранее, чем
через 1 минуту.
ВНИМАНИЕ! При отсутствии крышки горелки или рассекателя запрещается
пользоваться электророзжигом!
11
УСТРІЙ ВИРОБУ
ПОРЯДОК РОБОТИ
Умовні позначення на панелі управління
Пальники столу Пальник духовки
Лівий Правий
Позначення інших пристроїв
Автоматичний електричний розпал
пальників столу, максимальне полум`я
Максимальне
полум`я
Мінімальне
полум`я
Освітлення
духовки
Включення газових пальників столу
Натиснути і повернути проти годинникової стрілки ручку, відповідну до пальника,
що використовується, встановити її в положення максимальне полум`я і піднести
запалений сірник.
1 - щиток плити
2 - решітка столу
3 - ручка управління
пальниками
4 - решітка духовки
5 - духовка
6 - господарське
відділення
7 - регулювальні ніжки
8 - двері духовки
9 - кнопка включення
освітлення
10 - пальники столу
11 - заглушка для
кронштейнів ножок
Мал.7 - Устрій плити
