Dell XPS 13 (321x-7619) [23/70] Правый динамик
![Dell XPS 13 (321x-7619) [23/70] Правый динамик](/views2/1082176/page23/bg17.png)
Динамики 23

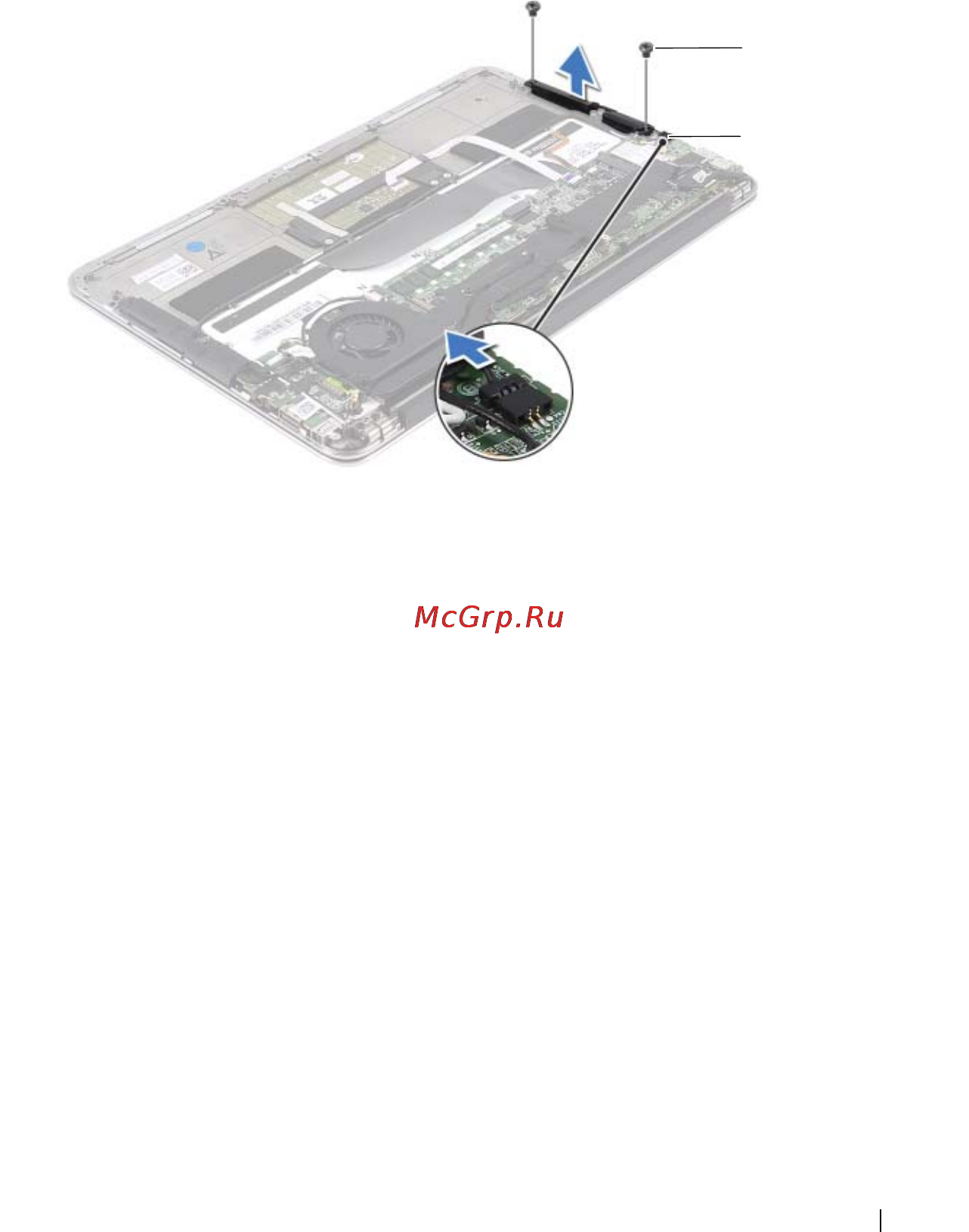

Правый динамик
1
Отсоедините кабель правого динамика от разъема на системной плате.
2
Выверните два винта, которыми правый динамик крепится к упору для
рук в
сборе.
3
Снимите правый динамик с упора для рук в сборе.
1 винты (2) 2 кабель правого динамика
1
2
