Дисплей в сборе 59
4
Отключите кабели мини-платы от разъемов мини-платы.
5
Приподнимите защелку разъема, затем потяните за язычок и
отсоедините кабель сенсорной панели от разъема на системной плате.

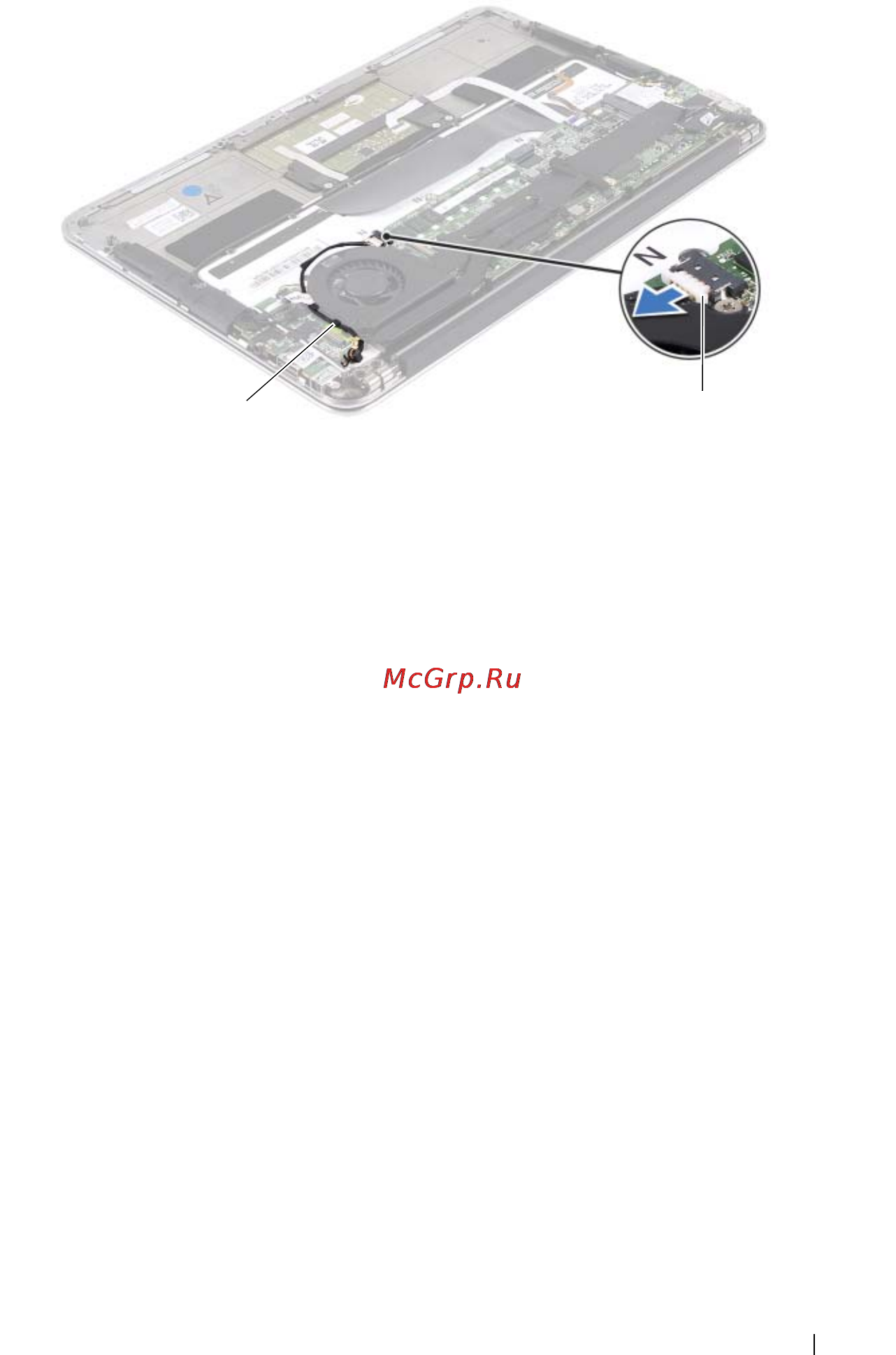

1 направляющие желобки 2 кабель разъема адаптера
питания
1
2
