Dell XPS 13 (321x-7619) [58/70] Снятие дисплея в сборе
![Dell XPS 13 (321x-7619) [58/70] Снятие дисплея в сборе](/views2/1082176/page58/bg3a.png)
58 Дисплей в сборе
Снятие дисплея в сборе
1
Отсоедините кабель дисплея от разъема на системной плате.
2
Отсоедините кабель разъема адаптера питания от разъема на системной
плате.
3
Снимите кабель разъема адаптера питания с направляющей
на
вентиляторе.

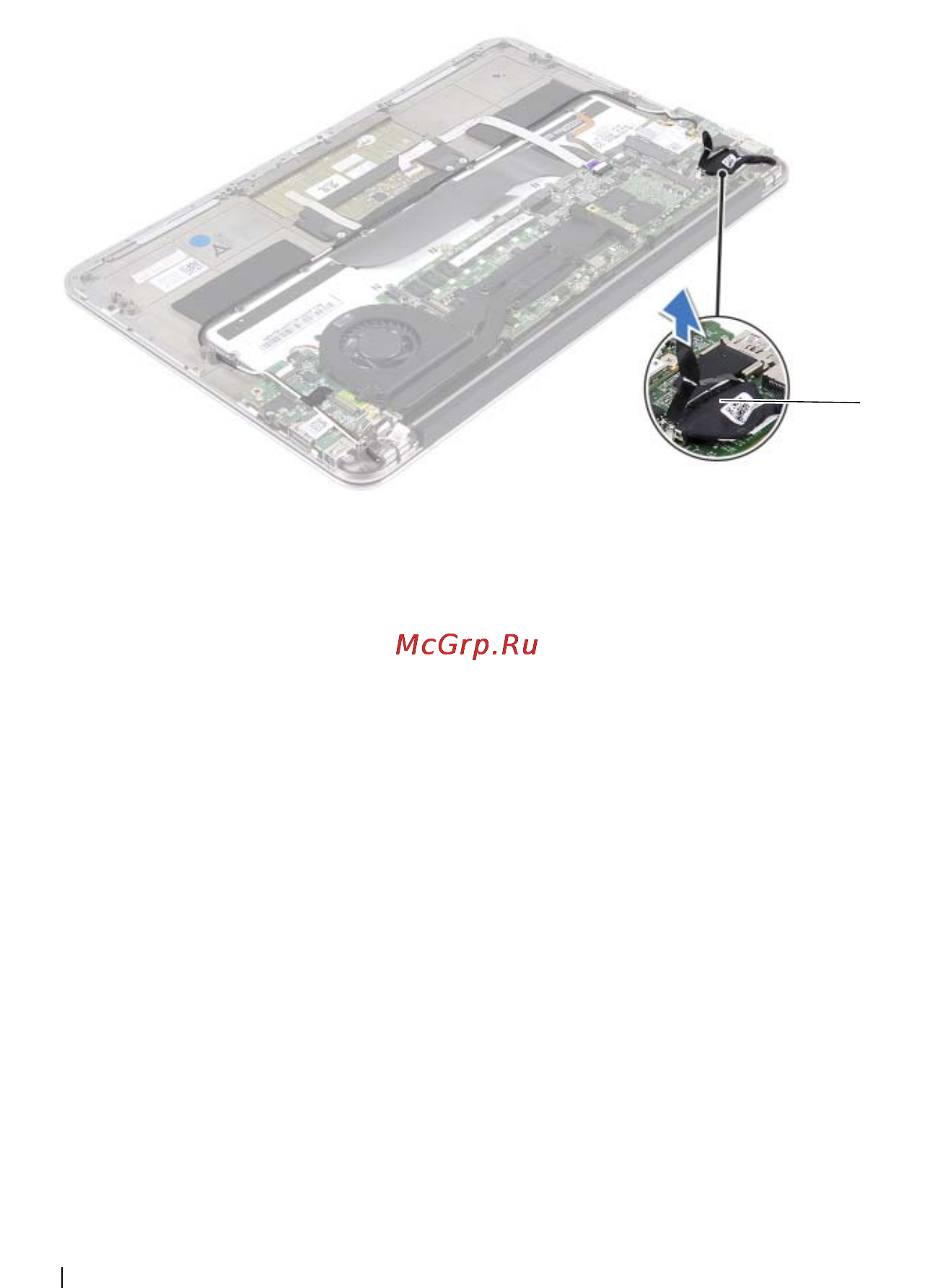

1 кабель дисплея
1
