48 Системная плата
Извлечение системной платы
ПРИМЕЧАНИЕ. Метка обслуживания компьютера находится на
системной плате. После замены системной платы в сборе следует
ввести метку обслуживания в BIOS.
ПРИМЕЧАНИЕ. Перед отключением кабелей от системной платы
запомните положение разъемов, чтобы правильно подключить их
после замены системной платы в сборе.
1
Отсоедините кабель дисплея от разъема на системной плате.
2
Приподнимите защелку разъема, затем потяните за язычок и
отсоедините кабель
сенсорной панели от разъема на системной плате.

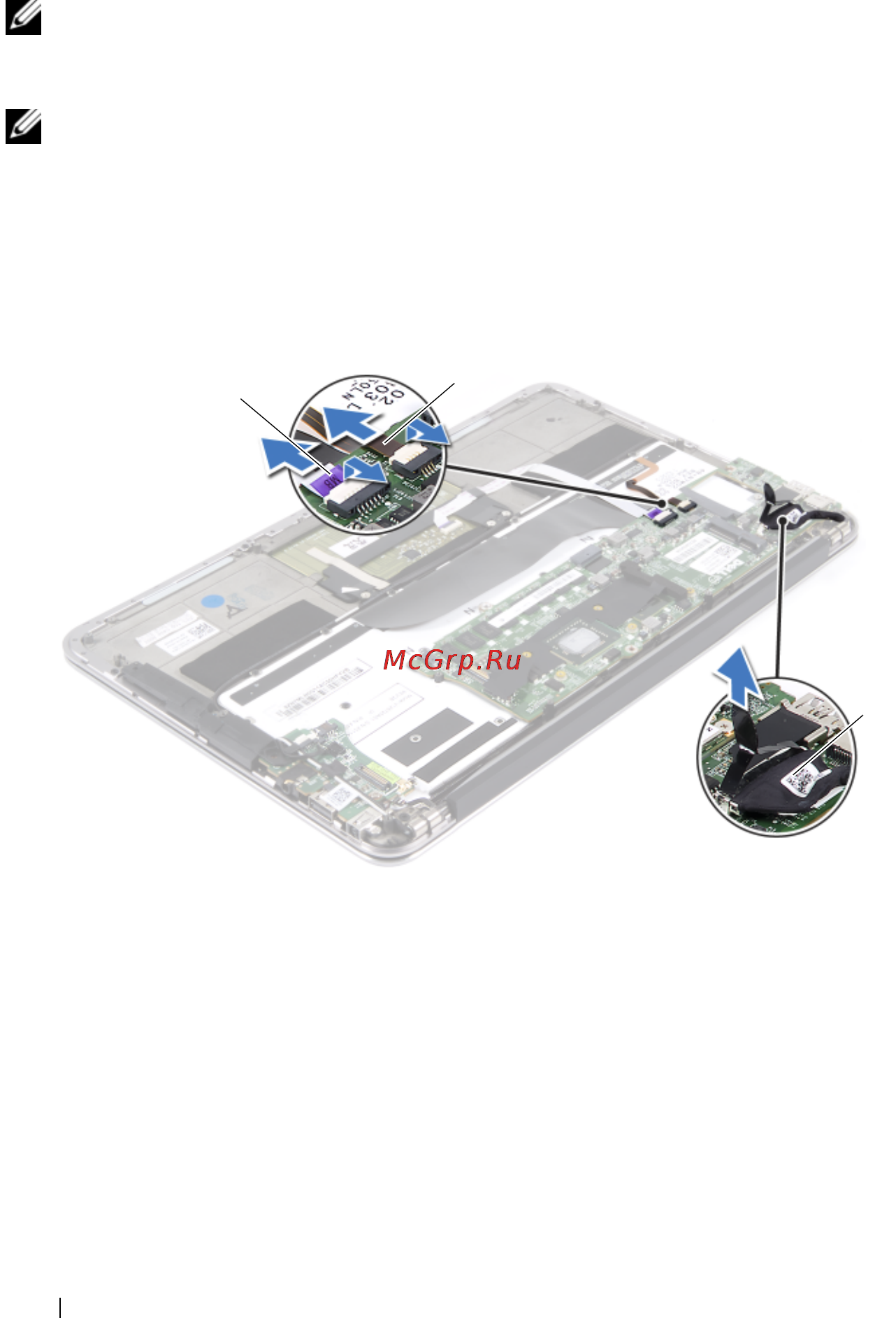

1 кабель сенсорной панели 2 кабель подсветки
клавиатуры
3 кабель дисплея
1
2
3
