Dell XPS 13 (321x-7619) [30/70] Извлечение твердотельного диска
![Dell XPS 13 (321x-7619) [30/70] Извлечение твердотельного диска](/views2/1082176/page30/bg1e.png)
30 Твердотельный диск

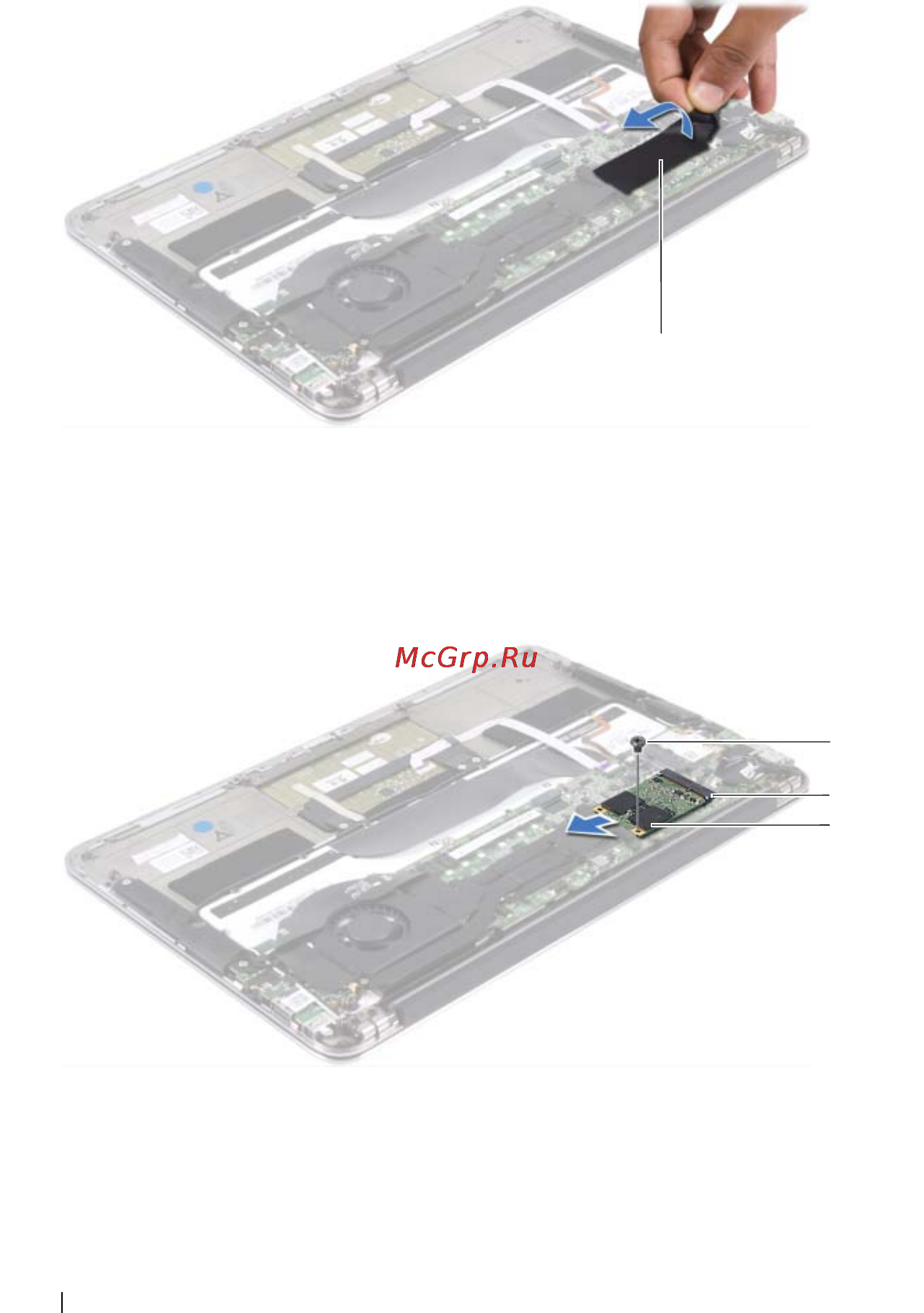

Извлечение твердотельного диска
1
Снимите ленту, которая наклеена на твердотельный диск.
2
Вывинтите винт, крепящий твердотельный диск к системной плате.
3
Сдвиньте и выньте твердотельный диск из разъема системной платы.
1лента
1 винт 2 разъем системной платы
3 твердотельный диск
1
2
3
1
