Системная плата 49
3

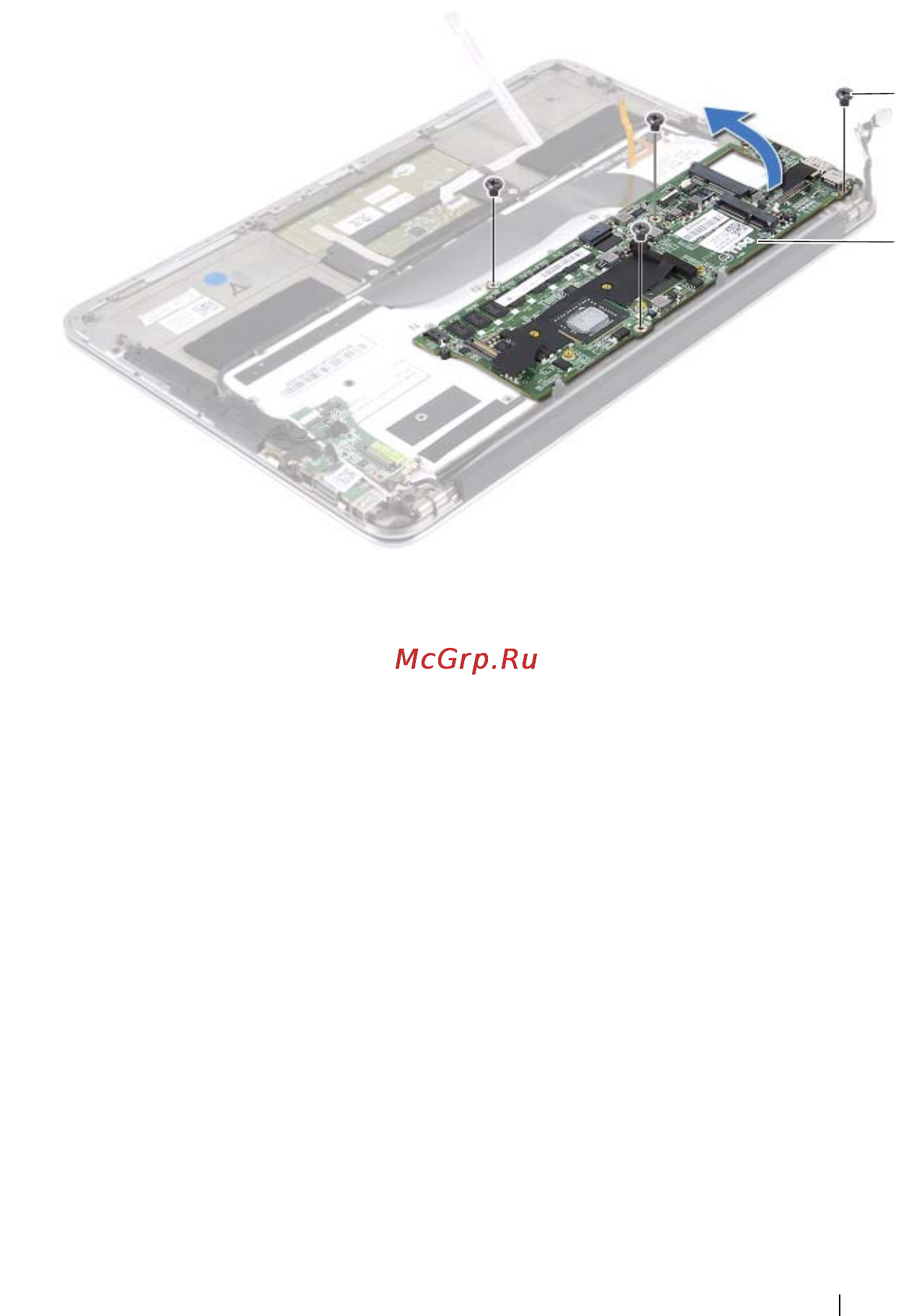

Выверните винты, которыми системная плата крепится к упору для рук
в сборе.
4
Переверните системную плату и положите ее на упор для рук в сборе.
5 Приподнимите защелку разъема и отсоедините кабель клавиатуры от
разъема системной платы.
1 cистемная плата 2 винты (4)
1
2
