36 Вентилятор
Извлечение вентилятора
1
Отключите кабель ввода-вывода от разъема платы ввода-вывода и
разъема системной
платы.
2
Отсоедините кабель разъема адаптера питания от разъема на
системной
плате.
3
Снимите кабель разъема адаптера питания с
направляющей
на вентиляторе.

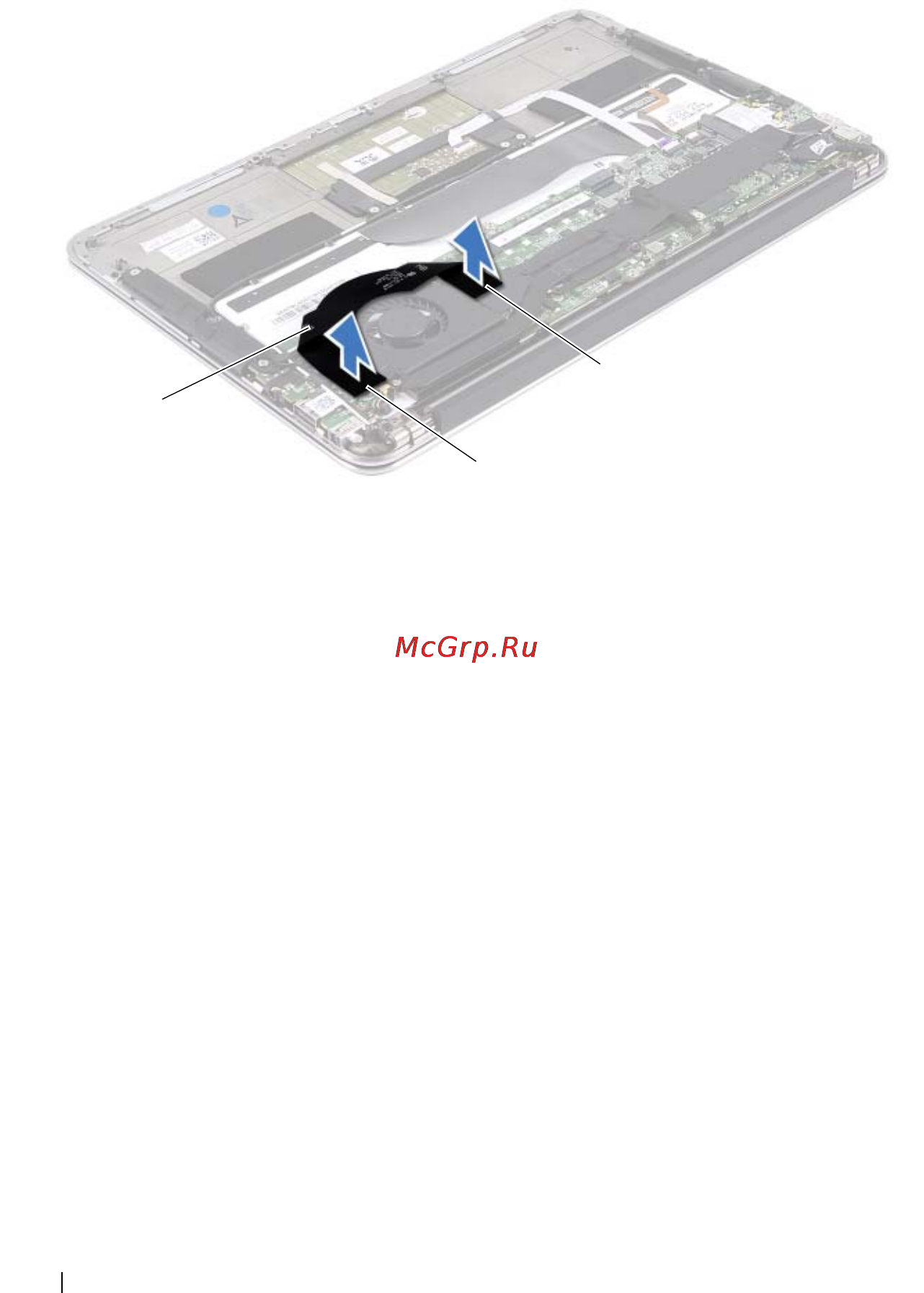

1 Кабель ввода-вывода 2 Разъем платы ввода-вывода
3 разъем системной платы
2
3
1
