26 Беспроводная плата Mini-Card
Извлечение мини-платы
1

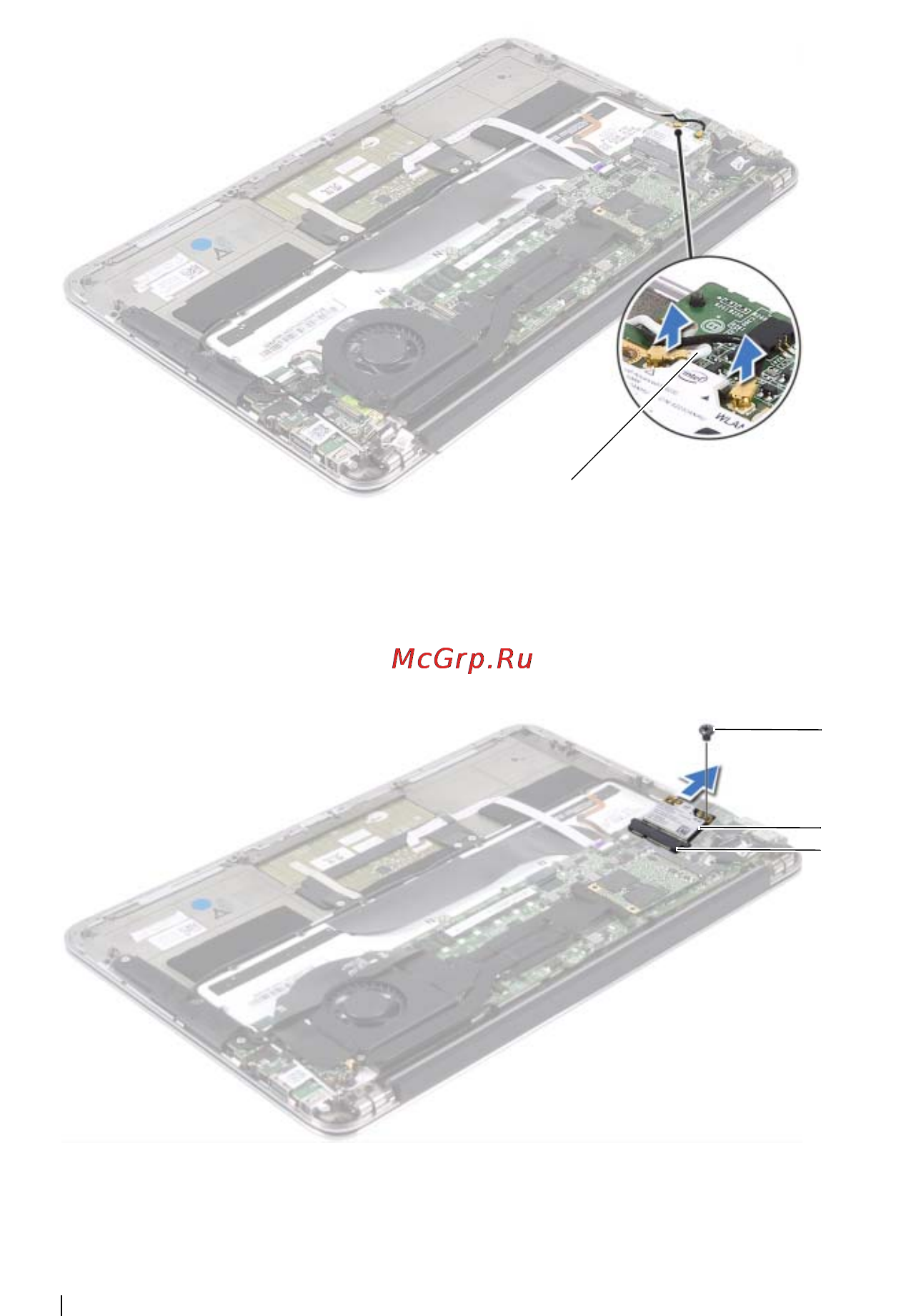

Отключите кабели мини-платы от разъемов мини-платы.
2
Выверните винт, которым мини-плата крепится к системной плате.
3
Сдвиньте и выньте мини-плату из разъема системной платы.
1 кабели мини-платы (2)
1 винт 2 мини-плата
3 разъем системной платы
