Монтаж внутреннего блока
Стена
Внутр. Наружный
5–7мм

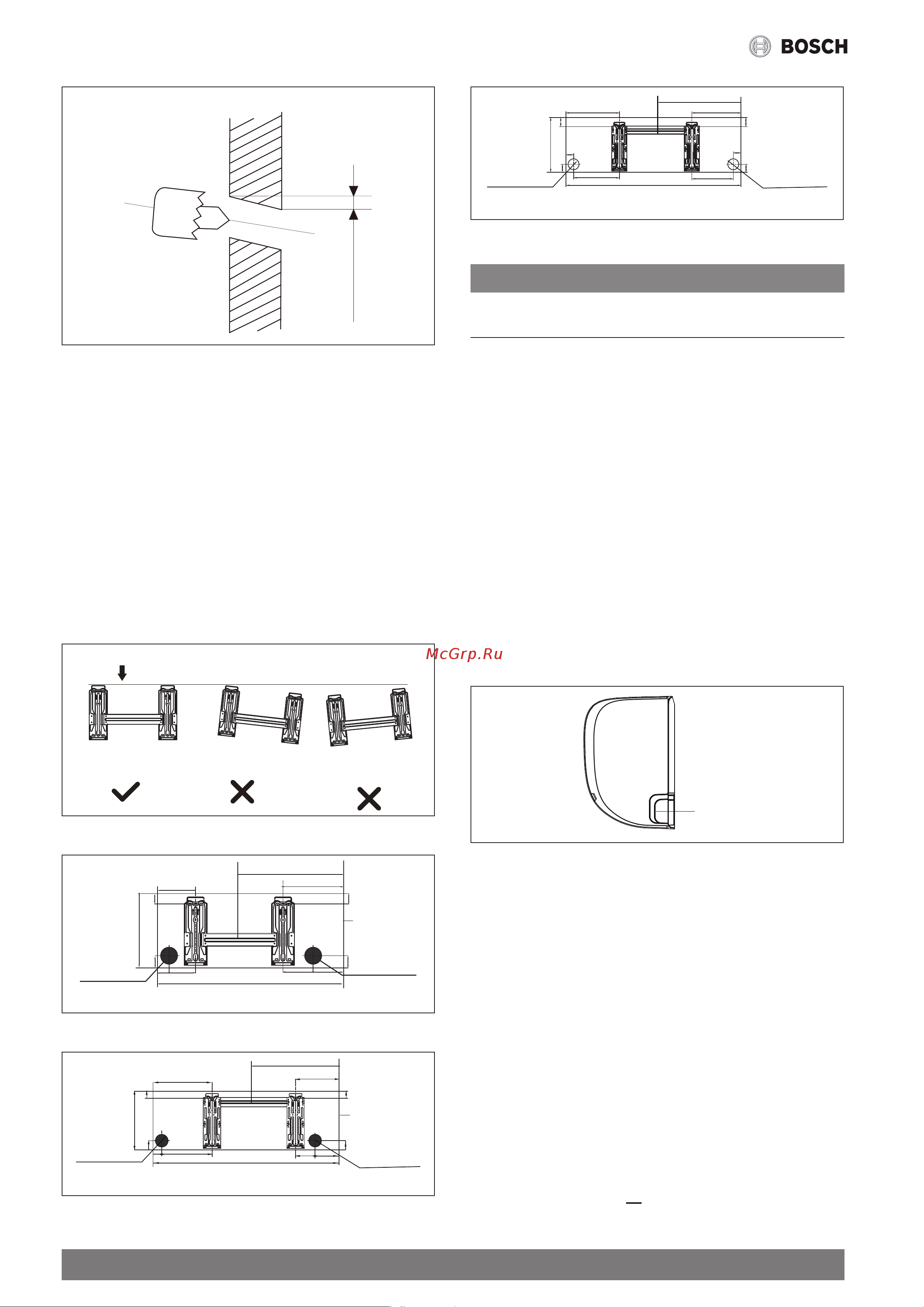

Рис. 4.
Размеры монтажной пластины
Различные прототипы имеют разные монтажные пластины. Для
обеспечения достаточного пространства для монтажа внутреннего
блока на рис. 6-8 показаны различные типы монтажных пластин со
следующими размерами:
• ширина монтажной пластины
• высота монтажной пластины
• ширина внутреннего блока по отношению к пластине
• высота внутреннего блока по отношению к пластине
• рекомендованное положение отверстия на стене (слева и спра-
ва от монтажной пластины)
• относительные расстояния между отверстиями для винтов
Коррекция ориентации монтажной пластины
Рис. 5.
RAC2,6/3,5-3IBW
Отверстие встене
слева сзади 65мм
Отверстие встене
справа сзади 65мм
Контур внутреннего
блока
398мм
805мм
241мм
228,5мм
285мм
45мм 183,6мм 123,6мм
47,1мм
47,1мм
39мм
39мм
117,5мм
Рис. 6.
RAC5,3-3IBW
Отверстие встене
слева сзади 65мм
Отверстие встене
справа сзади 65мм
Контур внутреннего
блока
439мм
958,3мм
224,2мм
228,5мм
285мм
45мм
259,1мм
100,6мм
47мм
47,5мм
36,7мм
36,6мм
123,7мм
Рис. 7.
RAC7-3IBW
Отверстие встене
слева сзади 65мм
Отверстие встене
справа сзади 65мм
506мм
1037,6мм
291мм
316,7мм
324,9мм
47мм
47мм
55мм
55мм
246мм271,7мм
Рис. 8.
ПРИМЕЧАНИЕ
Если соединительный патрубок настороне газа имеет Ø16мм или
больше, то отверстие встене должно быть 90мм.
5.4 Шаг 4: Подготовка трубы подачи хладагента
Труба подачи хладагента находится в электроизолированном рукаве,
который закреплен на задней части устройства. Необходимо подго-
товить трубу подачи хладагента до проводки трубы через отверстие в
стене. Подробные указания порасширению трубы, моменту затяжки
расширения, оборудованию ит.д. можно найти вразделе данного ру-
ководства "Подключение трубы подачи хладагента".
1. В зависимости от положения отверстия в стене по отношению
к монтажной пластине выбирается сторона, из которой труба
подачи хладагента будет выходить из устройства.
2. Если отверстие в стене находится за устройством, то необхо-
димо удерживать выдвижную панель на месте. Если отверстие
в стене находится с одной из сторон от внутреннего блока, то
необходимо снять пластиковую выдвижную панель с этой сторо-
ны устройства. (См. рис. 9). Таким образом можно выполнить
разъем, через который система трубопроводов сможет выхо-
дить к блоку. Если пластиковые панели сложно демонтировать
вручную, используйте остроносые плоскогубцы.
Выдвижная панель
Рис. 9.
3. Ножницами укоротите изоляционный рукав, чтобы осталось при-
мерно 15см трубы подачи хладагента. Это служит двум целям:
• Облегчение процесса подключения трубы подачи хладагента
• Облегчение проверок на наличие утечек и на вдавливание
4. Если соединительный патрубок уже заглублен встену, то необ-
ходимо перейти кшагу5 "Подключение сливного шланга".
Если соединительный патрубок не заглублен в стену, то следует
подключить трубу подачи хладагента к системе трубопроводов,
которая соединяет внутренний и наружный блоки. См. подроб-
ные указания вразделе данного руководства "Подключение
трубы подачи хладагента".
5. Определите необходимый угол системы трубопроводов на осно-
вании положения отверстия в стене по отношению к монтажной
пластине.
6. Зажмите трубу подачи хладагента у основания изгиба.
7. Медленно, с равномерным давлением сгибайте трубу по на-
правлению к отверстию. Невдавливайте истарайтесь неповре-
дить трубу впроцессе.
