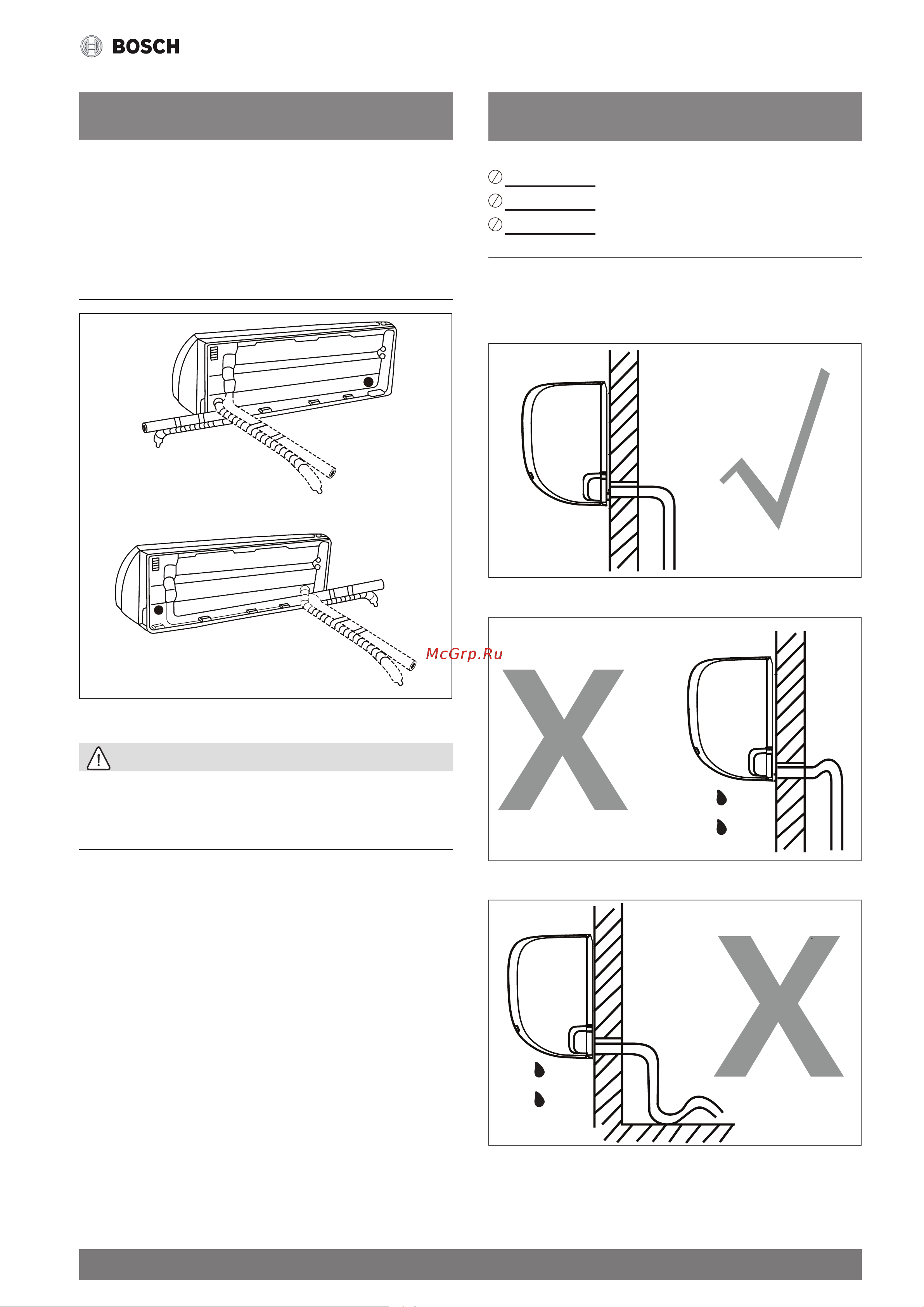

Climate 5000 – 6721826550 (2020/11) 11
Монтаж внутреннего блока
ПРИМЕЧАНИЕ КАСАТЕЛЬНО УГЛА МОНТАЖА
СИСТЕМЫ ТРУБОПРОВОДОВ
Труба подачи хладагента может выходить из внутреннего блока под
четырьмя разными углами:
• левая сторона
• слева сзади
• правая сторона
• справа сзади
Более подробная информация на рис. 10.
Рис. 10.
ВНИМАНИЕ
С трубой следует обращаться осторожно во избежание ее вдавлива-
ния или повреждения при отгибании от устройства. Любые вдавли-
вания на трубе могут отрицательно повлиять на эксплуатационные
характеристики устройства.
5.5 Шаг 5: Подключение сливного шланга
По умолчанию сливной шланг прикреплен к устройству слева (если
смотреть на заднюю часть устройства). Однако сливной шланг мо-
жет быть прикреплен к устройству справа.
1. Для обеспечения надежного дренажа необходимо закреплять
сливной шланг на той же стороне, на которой труба подачи
хладагента выходит из устройства.
2. Прикрепите к концу сливного шланга удлинитель (приобретает-
ся отдельно).
3. Для обеспечения хорошего уплотнения и во избежание утечек
необходимо плотно обернуть соединение тефлоновой лентой.
4. Часть сливного шланга, которая остается в помещении, необхо-
димо завернуть в трубную изоляцию из вспененного материала
для предотвращения образования конденсата.
5. Необходимо демонтировать воздушный фильтр, залить неболь-
шое количество воды вдренажный поддон идобиться поступле-
ния плавного потока воды изустройства.
ПРИМЕЧАНИЕ КАСАТЕЛЬНО МЕСТА УСТАНОВКИ
СЛИВНОГО ШЛАНГА
Убедитесь, что сливной шланг установлен всоответствии срис.3.5.
ЗАПРЕЩАЕТСЯ перекручивать сливной шланг.
ЗАПРЕЩАЕТСЯ создавать водяной затвор.
ЗАПРЕЩАЕТСЯ опускать конец сливного шланга вбак длясбора
воды.
Установка заглушки нанеиспользуемое сливное отверстие
Во избежание непредусмотренных утечек следует закрыть неисполь-
зованное сливное отверстие прилагаемой резиновой заглушкой.
ПРАВИЛЬНО
Дляобеспечения
надежного слива
воды сливной шланг
нерекомендуется
перегибать
исдавливать.
Рис. 11.
НЕПРАВИЛЬНО
Перегибы сливного
шланга
могут приводить
квозникновению
водяных затворов
Рис. 12.
НЕПРАВИЛЬНО
Перегибы сливного
шланга могут
приводить к
возникновению
водяных ловушек.
Рис. 13.
