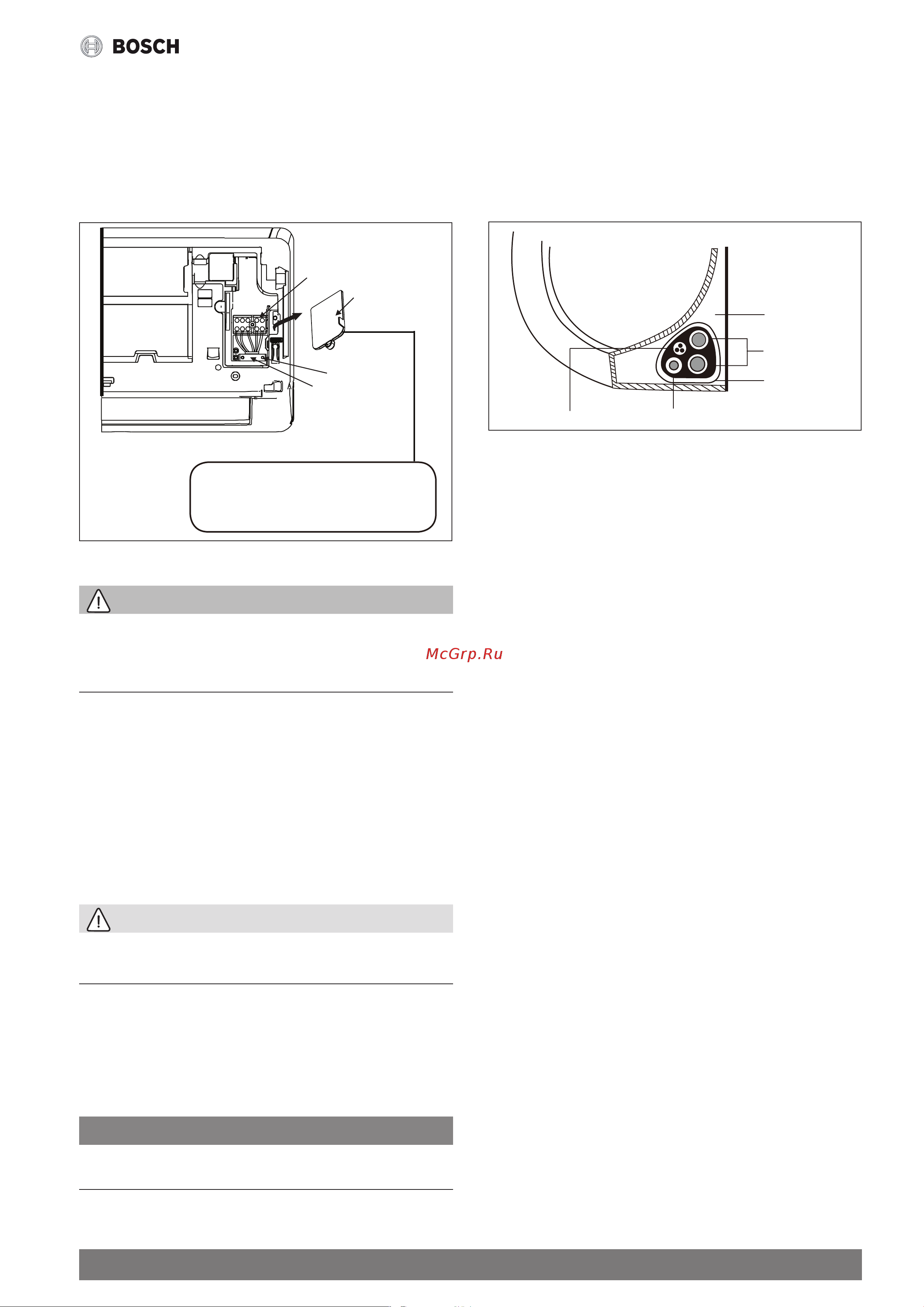

Climate 5000 – 6721826550 (2020/11) 13
Монтаж внутреннего блока
При обжиме изолированных проводов необходимо отличать фаз-
ные провода, находящиеся под напряжением ("L"), от других про-
водов.
2. Открыть переднюю панель внутреннего блока.
3. С помощью отвертки откройте крышку разветвительной
коробки на правой стороне блока. Откроется доступ к клеммной
коробке.
Пластиковая крыш-
ка разветвительной
коробки
Винт
Скоба для крепления
Электросхема расположена на
внутренней стороне крышки кожуха для
электропроводки внутреннего блока.
Клеммная коробка
Рис. 15.
ОСТОРОЖНО
ВСЯ ЭЛЕКТРОПРОВОДКА ДОЛЖНА БЫТЬ ПРОЛОЖЕНА ВСООТ-
ВЕТСТВИИ СО СХЕМОЙ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ, РАС-
ПОЛОЖЕННОЙ ПОД КРЫШКОЙ ДЛЯ ЭЛЕКТРОПРОВОДКИ ВНУ-
ТРЕННЕГО БЛОКА.
4. Открутить крепление для кабеля под клеммной коробкой и
отложить в сторону.
5. Напротив задней части необходимо удалить пластиковую панель
на днище с левой стороны.
6. Пропустить сигнальный провод через слот по направлению от
задней части к передней части устройства.
7. Напередней части блока необходимо соотнести цвета проводов
сэтикетками наклеммной коробке, азатем соединить наконеч-
ник кабеля инадлежащим образом прикрутить каждый провод
ксоответствующей клемме.
ВНИМАНИЕ
НЕРАЗРЕШАЕТСЯ МЕНЯТЬ МЕСТАМИ ФАЗУ ИНОЛЬ
Это опасно иможет вызвать неисправность кондиционера.
8. После проверки необходимо убедиться внадежности каждого
соединения ииспользовать зажим длякрепления сигнального
кабеля кустройству. Закрутите скобу для крепления кабеля до
упора.
9. Замените крышку дляэлектропроводки напередней части
ипластиковую панель назадней части устройства.
ПРИМЕЧАНИЕ КАСАТЕЛЬНО ЭЛЕКТРОПРОВОДКИ
ПРОЦЕСС ПОДКЛЮЧЕНИЯ ЭЛЕКТРОПРОВОДКИ МОЖЕТ СЛЕГКА
ОТЛИЧАТЬСЯ ВЗАВИСИМОСТИ ОТУСТРОЙСТВА.
5.7 Шаг 7: Обертывание системы трубопроводов и
кабелей
Еще допрокладки системы трубопроводов, сливного шланга исиг-
нального кабеля через отверстие в стене необходимо связать их
вместе дляэкономии места, защитить изаизолировать.
1. Свяжите сливной шланг, трубу подачи хладагента исигнальный
кабель вместе, как показано нарис.16.
Сигнальный провод Дренажный шланг
Изоляционная лента
Система трубо-
проводов подачи
хладагента
Пространство за
устройством
Внутренний блок
Рис. 16.
Сливной шланг должен быть в нижней части связки
Необходимо проверить местонахождение сливного шланга. Если
поместить сливной шланг в верхнюю часть связки, то может прои-
зойти переполнение дренажного поддона и, как следствие, причи-
нен ущерб от пожара или от воды.
Запрещается скручивать сигнальный кабель с другими изоли-
рованными проводами
Присвязывании этих элементов неразрешается скручивать или пе-
рекрещивать сигнальный кабель слюбой электропроводкой.
2. С помощью клеящей ленты прикрепите сливной шланг к нижней
стенке трубы подачи хладагента.
3. С помощью изоляционной ленты плотно свяжите сигнальный
провод, трубы подачи хладагента и сливной шланг вместе.
Необходимо проверить комплектность всех элементов всвязке
всоответствии срис.17.
Не разрешается обвязывать концы системы трубопроводов
При обвязке концы системы трубопроводов должны оставаться
свободными. Кним потребуется доступ вконце процесса монтажа
дляпроведения проверки наналичие утечек (см. раздел данного
руководства "Проверки электрических устройств и проверка
наналичие утечек").
5.8 Шаг 8: Монтаж внутреннего блока
После установки новой системы трубопроводов длянаружного
блока необходимо выполнить следующее:
1. После проводки трубы подачи хладагента через отверстие в
стене необходимо перейти к шагу 4.
2. Следует перепроверить, герметизированы ли концы труб для
подачи хладагента во избежание попадания в трубы грязи или
посторонних материалов.
3. Медленно провести всю связку изтруб дляподачи хладаген-
та, сливного шланга исигнального провода через отверстие
встене.
4. Зацепите верхнюю часть внутреннего блока за верхнюю часть
монтажной пластины.
5. Необходимо убедиться в плотности зацепления во время монта-
жа, слегка надавив на левую и правую стороны блока. Блок не
должен покачиваться или смещаться.
