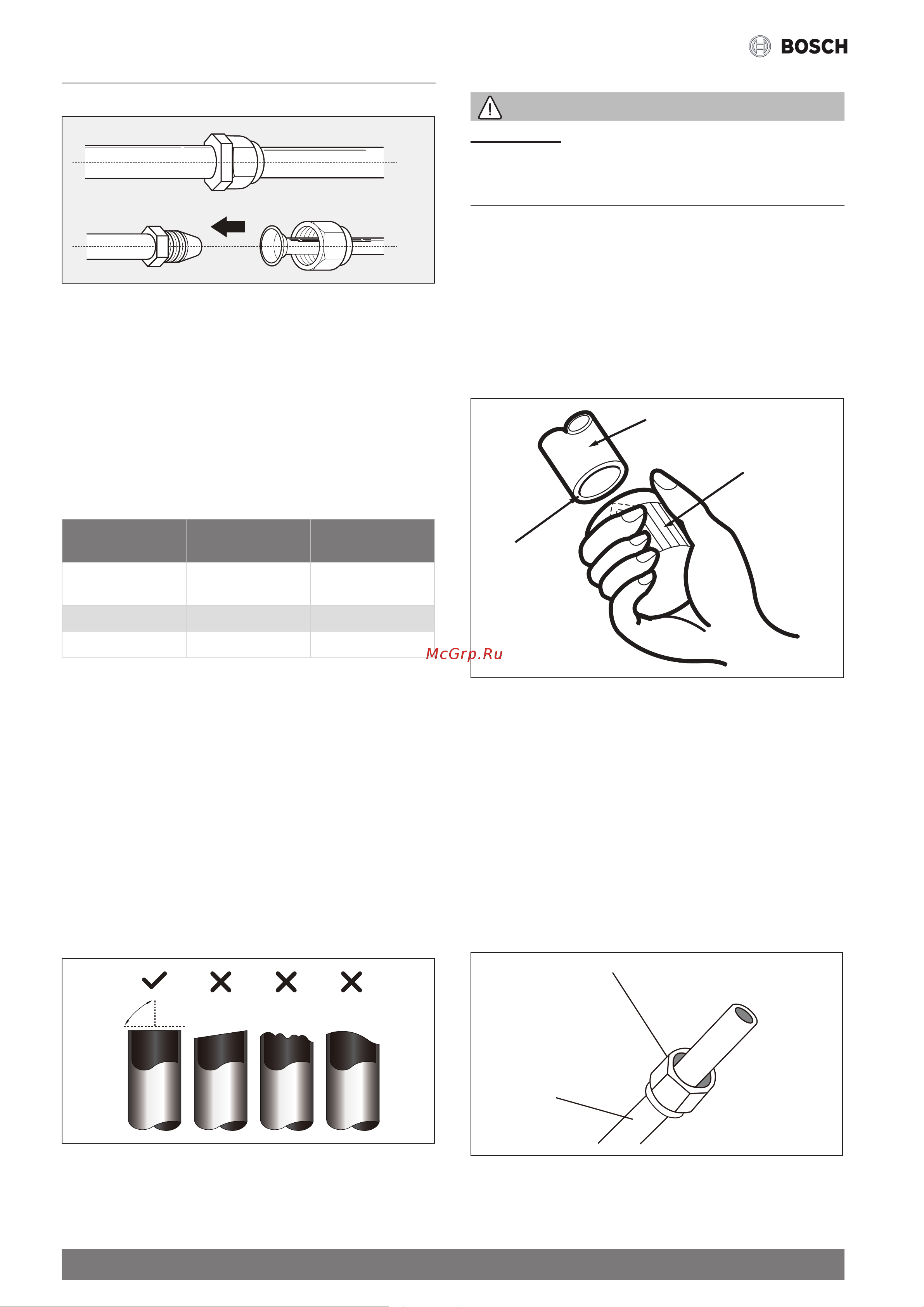

18 Climate 5000 – 6721826550 (2020/11)
Подключение трубы подачи хладагента
7 Подключение трубы подачи хладагента
Рис. 26.
7.1 Примечание касательно длины трубы
Недостаточная длина трубы может отрицательно повлиять на экс-
плуатационные характеристики и КПД блока. Расчетный КПД прове-
ряется на блоках с длиной трубы 5м. Для уменьшения вибрации и
шума требуется труба длиной как минимум 3м.
Технические характеристики для максимальной длины трубы и пе-
репада высот трубы см. в таблице ниже.
Максимальная длина трубы и перепад высот трубы подачи хла-
дагента для любой модели блока
Модель Макс. длина (м) Макс. перепад
высот (м)
RAC 2,6
RAC 3,5
25 10
RAC 5,3 30 20
RAC 7 50 25
Таб. 5.
7.2 Указания по подключению трубы подачи
хладагента
7.2.1 Шаг 1: Обрезка трубы
При подготовке трубы подачи хладагента необходимо обрезать ее
и расширить надлежащим образом. Это обеспечит эффективную
эксплуатацию и минимизирует потребность в техобслуживании в
будущем. Для моделей с хладагентом R32 трубные соединения
должны располагаться вне помещения.
1. Измерить расстояние между внутренним и наружным блоками.
2. Используя резак, отрезать трубу чуть длиннее, чем измеренное
расстояние.
3. Убедитесь, что труба отрезана строго под углом 90°. Нарис.27
показаны примеры плохого реза
90°
Наклонная
поверхность
Неровная
поверхность
Деформированная
поверхность
Рис. 27.
ОСТОРОЖНО
ЗАПРЕЩАЕТСЯ ДЕФОРМИРОВАТЬ ТРУБУ ВО ВРЕМЯ РЕЗКИ
Необходимо проявлять осторожность во время обрезания трубы.
Запрещается ее деформировать, вдавливать иповреждать. В про-
тивном случае, значительно уменьшится КПД нагрева блока.
7.2.2 Шаг 2: Удаление заусенцев
Наличие заусенцев отрицательно влияет на эффективность возду-
хонепроницаемого уплотнителя в соединении трубы подачи хлада-
гента. Заусенцы должны быть полностью удалены.
1. При обработке следует наклонить трубу вниз, чтобы заусенцы не
попали внутрь.
2. Для удаления заусенцев на отрезанной секции трубы следует ис-
пользовать сверло для расширения отверстий или инструмент
для снятия заусенцев.
Труба
Сверло для
расширения
отверстий
Наклонить вниз
Рис. 28.
7.2.3 Шаг 3: Расширение концов трубы
Надлежащее расширение на конус является важным условием для
доступа к воздухонепроницаемому уплотнителю.
1. После удаления заусенцев, оставшихся после обрезания трубы,
необходимо герметизировать концы трубы ПВХ-лентой во избе-
жание попадания в трубу посторонних предметов.
2. Нанести на трубу изоляционный материал.
3. Установить конусные гайки на обоих концах трубы. Необходимо
убедиться, что они направлены вправильном направлении,
так как надеть их повторно или изменить направление после
конического расширения наконце трубы будет невозможно.
См. рис. 29.
Конусная гайка
Медная труба
Рис. 29.
4. Удалить ПВХ-ленту с концов трубы после подготовки ее к расши-
рению.
