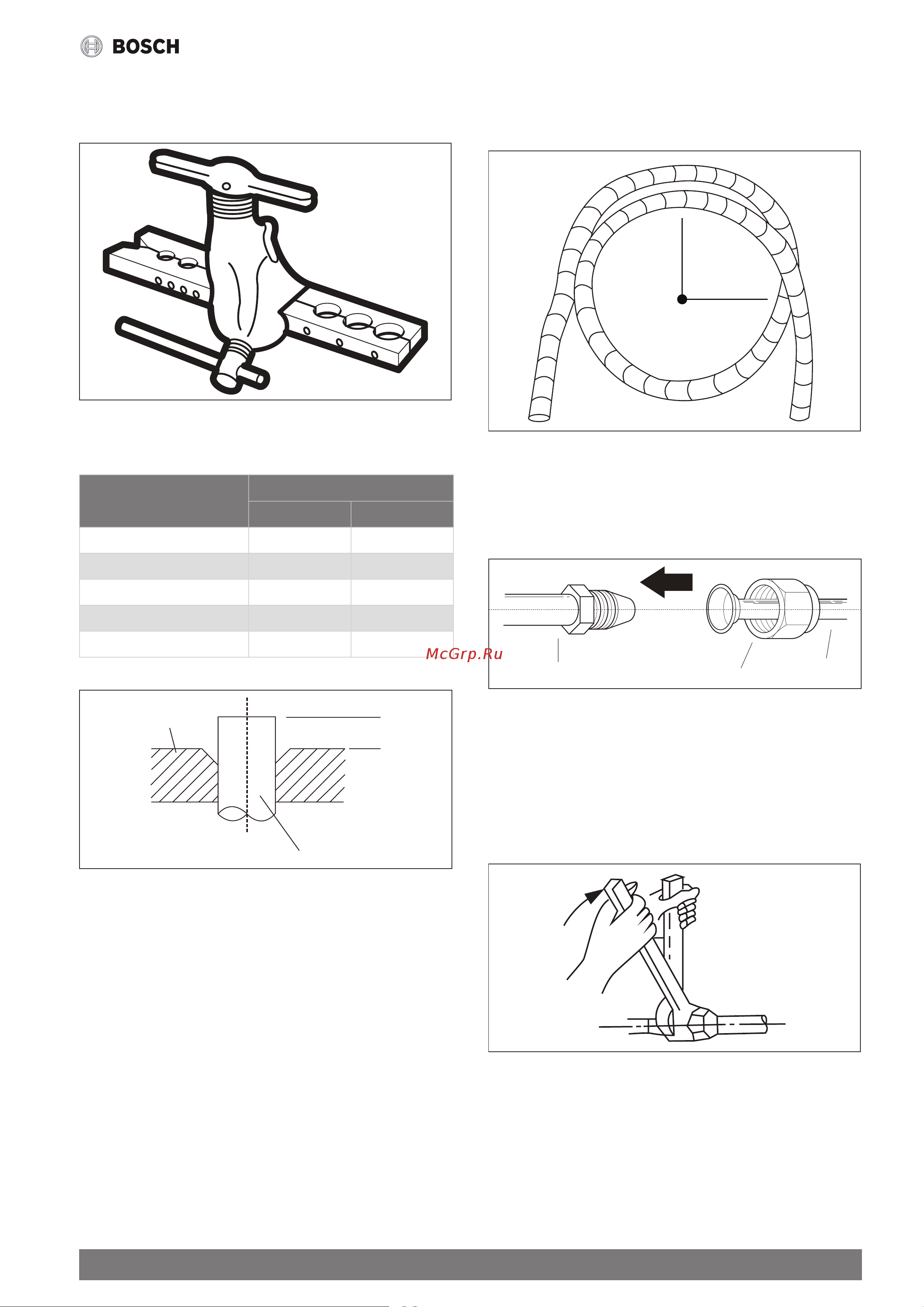

Climate 5000 – 6721826550 (2020/11) 19
Подключение трубы подачи хладагента
5. Зажать конус на конце трубы. Конец трубы необходимо расши-
рить за пределы конической формы в соответствии с размера-
ми, указанными в таблице ниже.
Рис. 30.
Расширение трубы за пределы конической формы
Наружный диаметр трубы
(мм)
A (мм)
Мин. Макс.
Ø6,35 0,7 1,3
Ø9,52 1,0 1,6
Ø12,7 1,0 1,8
Ø16 2,0 2,2
Ø19 2,0 2,4
Таб. 6.
Конусная форма
Труба
A
Рис. 31.
6. Установить труборасширитель на форму.
7. Поворачивать ручку-регулятор труборасширителя по часовой
стрелке до полного расширения трубы.
8. Снять труборасширитель и конусную форму, затем проверить
конец трубы на наличие трещин и равномерное расширение.
7.2.4 Шаг 4: Подключение труб
При подключении труб подачи хладагента необходимо проявлять
осторожность и не превышать максимального момента затяжки во
избежание деформации труб в той или иной степени. Сначала трубы
присоединяются квнутреннему блоку, азатем икнаружному блоку.
Минимальный радиус изгиба
При изгибании трубы подачи хладагента минимальный радиус изги-
ба составляет 10см. См. рис. 32.
Радиус ≥10см
Рис. 32.
Указания по подключению системы трубопроводов к внутрен-
нему блоку
1. Выровняйте две трубы, которые необходимо подключить. См.
рис. 33.
Система труб внутреннего блока
Конусная гайка
Труба
Рис. 33.
2. Затянуть конусную гайку до упора от руки.
3. Захватить гайку зажимным устройством на системе труб блока.
4. Удерживая гайку на системе труб блока зажимным устрой-
ством, использовать динамометрический ключ для затягивания
конусной гайки в соответствии со значениями затяжки, которые
приведены ниже в таб. "Требования к моменту затяжки".
Немного отпустить конусную гайку, затем снова затянуть.
Рис. 34.
