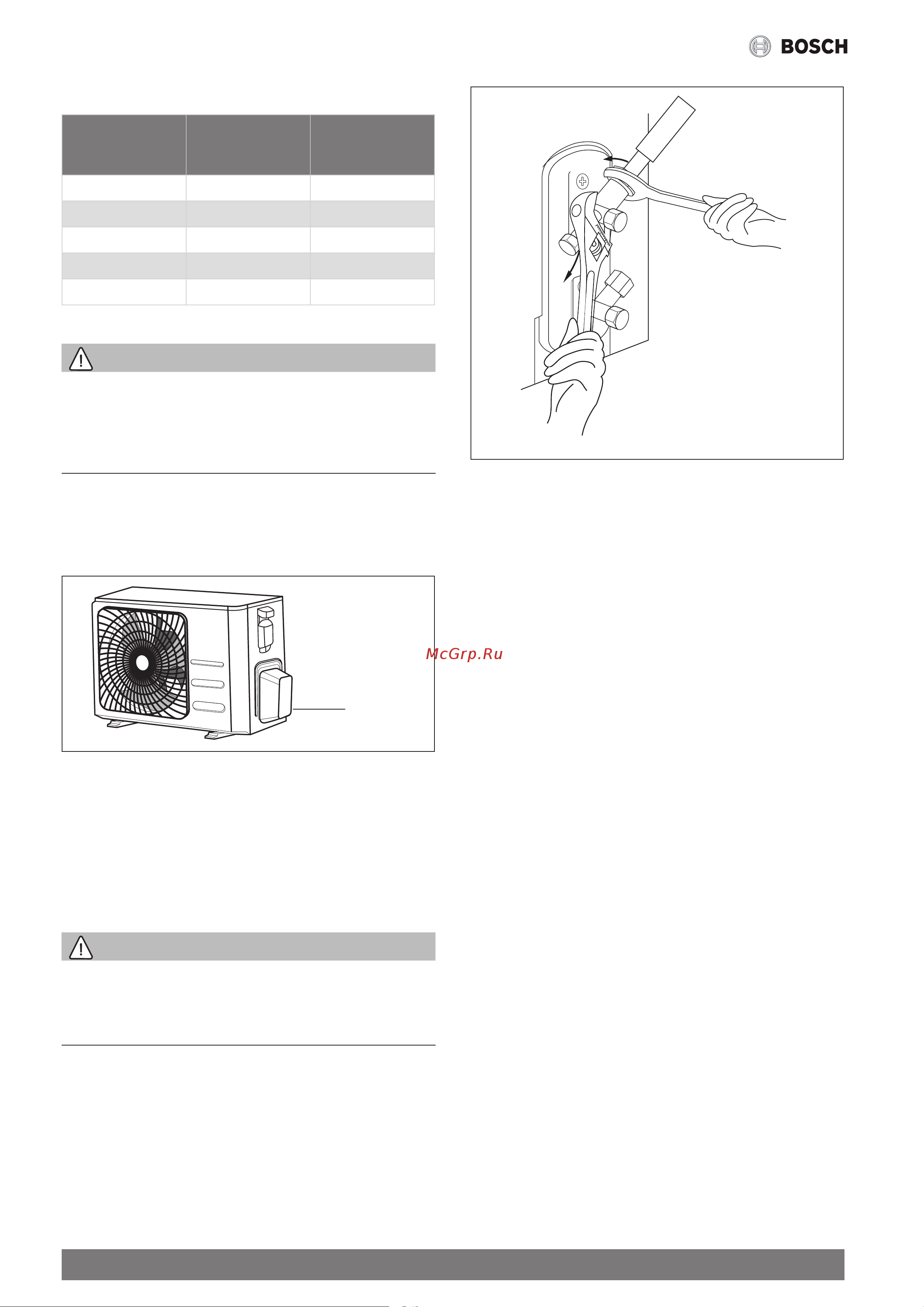

20 Climate 5000 – 6721826550 (2020/11)
Подключение трубы подачи хладагента
Требования, предъявляемые к моменту затяжки
Наружный
диаметр трубы
(мм)
Момент затяжки
(Н·см)
Доб. момент
затяжки (Н·см)
Ø6,35 1 500 1 600
Ø9,52 2 500 2 600
Ø12,7 3 500 3 600
Ø16 4 500 4 700
Ø19 6 500 6 700
Таб. 7.
ОСТОРОЖНО
НЕ РАЗРЕШАЕТСЯ ИСПОЛЬЗОВАТЬ МОМЕНТ ЗАТЯЖКИ ВЫШЕ
МАКСИМАЛЬНОГО
Приложенное избыточное усилие может сломать гайку или повре-
дить трубу подачи хладагента. Неследует превышать вращающий
момент, указанный втаблице выше.
Указания по подключению системы трубопроводов к наружно-
му блоку
1. Открутить крышку сальниковых клапанов со стороны наружного
блока. (См. рис. 35)
Крышка
клапана
Рис. 35.
2. Снять защитные колпачки с концов клапанов.
3. Выровнять коническое расширение наконце трубы поотно-
шению ккаждому клапану изатянуть доупора конусную гайку
отруки.
4. Захватить корпус клапана зажимным устройством. Не разреша-
ется захватывать гайку, которая уплотняет сервисный клапан.
(См. рис. 36)
ОСТОРОЖНО
ИСПОЛЬЗОВАНИЕ ЗАЖИМНОГО УСТРОЙСТВА ДЛЯ ЗАХВАТА
КОРПУСА КЛАПАНА
Высокий вращающий момент призатягивании конусной гайки мо-
жет повредить другие части клапана.
Рис. 36.
5. Удерживая корпус клапана зажимным устройством, использо-
вать динамометрический ключ для затягивания конусной гайки
в соответствии с правильными значениями момента затяжки.
6. Немного отпустить конусную гайку, затем снова затянуть.
7. Повторить шаги 3–6 для оставшейся трубы.
