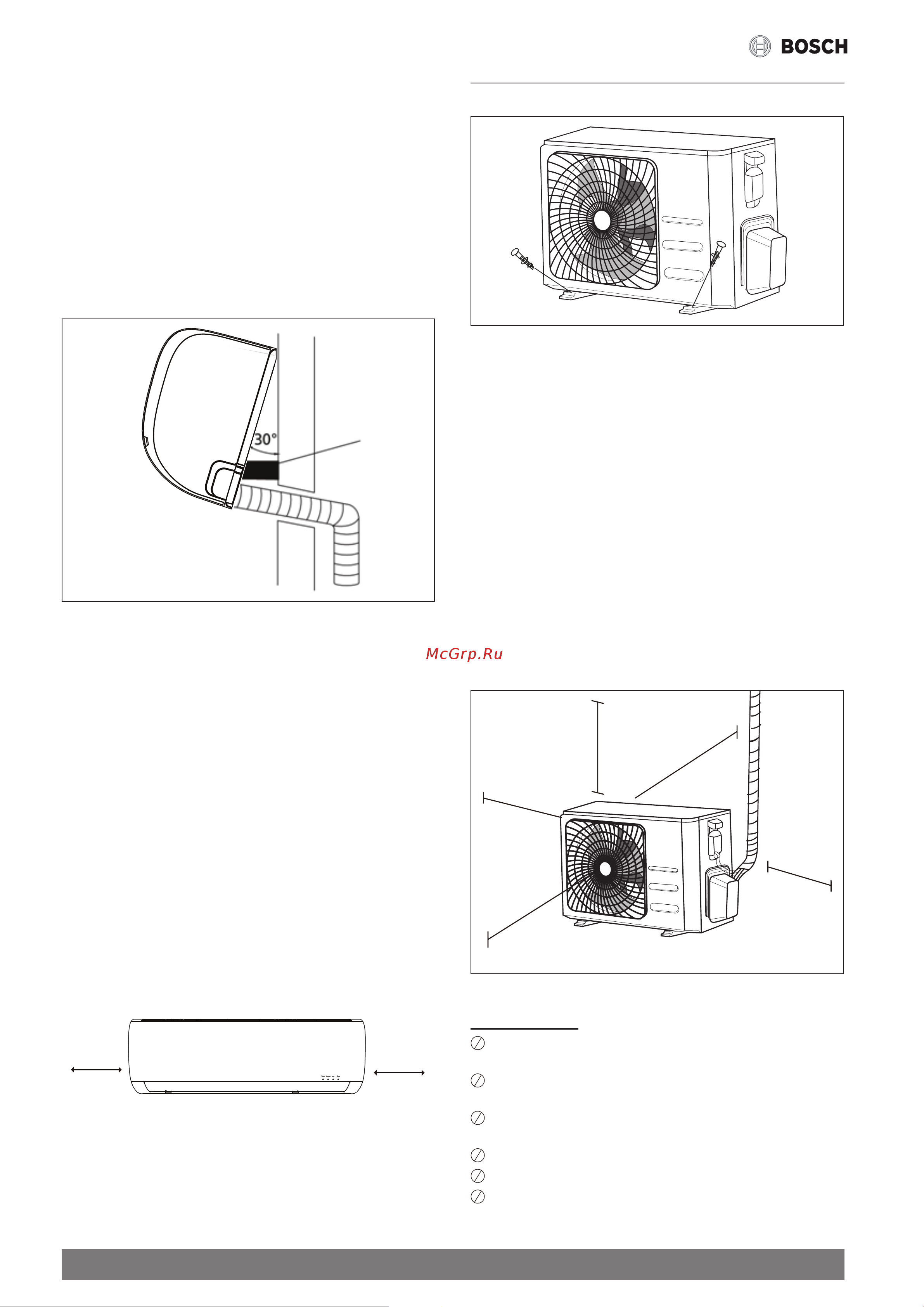

14 Climate 5000 – 6721826550 (2020/11)
Установка наружного блока
6. Плавно надавите на нижнюю половину блока. Давите дозащел-
кивания крюков блока в основании монтажной пластины.
7. Необходимо снова убедиться в надлежащем монтаже, слегка
надавив на левую и правую стороны блока.
Если труба подачи хладагента заглублена встену, необходимо
выполнить следующие операции:
1. Зацепите верхнюю часть внутреннего блока за верхнюю часть
монтажной пластины.
2. Дляподдержания блока необходимо использовать скобу или
клин, это обеспечит достаточно пространства дляподключения
труб подачи хладагента, сигнального кабеля исливного шланга.
Пример показан нарис.17.
Клин
Рис. 17.
3. Подключите сливной шланг и трубу подачи хладагента (см.
раздел "Подключение трубы подачи хладагента" данного
руководства).
4. Для проведения проверки на наличие утечек требуется доступ
к месту трубного соединения (см. разделы "Проверки электри-
ческих устройств" и "Проверки на наличие утечек" данного
руководства).
5. После проведения проверки на наличие утечек необходимо
обвязать место трубного соединения изоляционной лентой.
6. Удалите скобу или клин, которая/который поддерживает блок.
7. Плавно надавите на нижнюю половину блока. Продолжайте
давить до защелкивания крюков блока в основании монтажной
пластины.
Блок можно отрегулировать
Необходимо учитывать, что крюки на монтажной пластине меньше
диаметра отверстий на задней части блока. Если окажется, что у вас
недостаточно пространства для подключения заглубленных труб
квнутреннему блоку, то блок можно отрегулировать слева или спра-
ва на30–50мм взависимости отмодели. (См. рис. 18.)
30–50мм
30–50мм
Переместить влево или вправо
Рис. 18.
6 Установка наружного блока
Рис. 19.
Инструкция по монтажу: наружный блок
6.1 Шаг 1: Выбор места установки
Перед установкой наружного блока необходимо выбрать соответ-
ствующее место. Ниже перечислены стандартные требования, ко-
торые могут помочь вам выбрать подходящее место установки для
устройства.
Подходящее место установки должно отвечать следующим
стандартным требованиям:
f Выполнять все требования, предъявляемые кплощади разме-
щения, описанные втребованиях кместу установки (рис.20)
f Хорошая циркуляция воздуха и вентиляция
f Основание дляблока должно быть твердым ипрочным, оно должно
выдерживать вес блока иневибрировать вовремя работы
f Шум от работы устройства не должен мешать другим людям
f Защита от длительного воздействия прямых солнечных лучей
или дождя
60см, расстояние
от потолка
30см, расстояние от
задней стенки
200см, расстояние
отпередней панели
30см, расстояние
слева
60см, расстояние
справа
Рис. 20.
НЕРАЗРЕШАЕТСЯ устанавливать блок вследующих местах:
Рядом с препятствием, которое перекрывает входы и выходы
воздуха
Поблизости отулицы, отзон скопления людей или там, где шум
работы устройства может помешать другим людям
Поблизости от животных или растений, которым может нанести
вред выходящий горячий воздух
Поблизости отисточника горючего газа
В зоне, где присутствует много пыли
В зоне, где присутствует большое количество соленого воздуха
(береговая зона)
