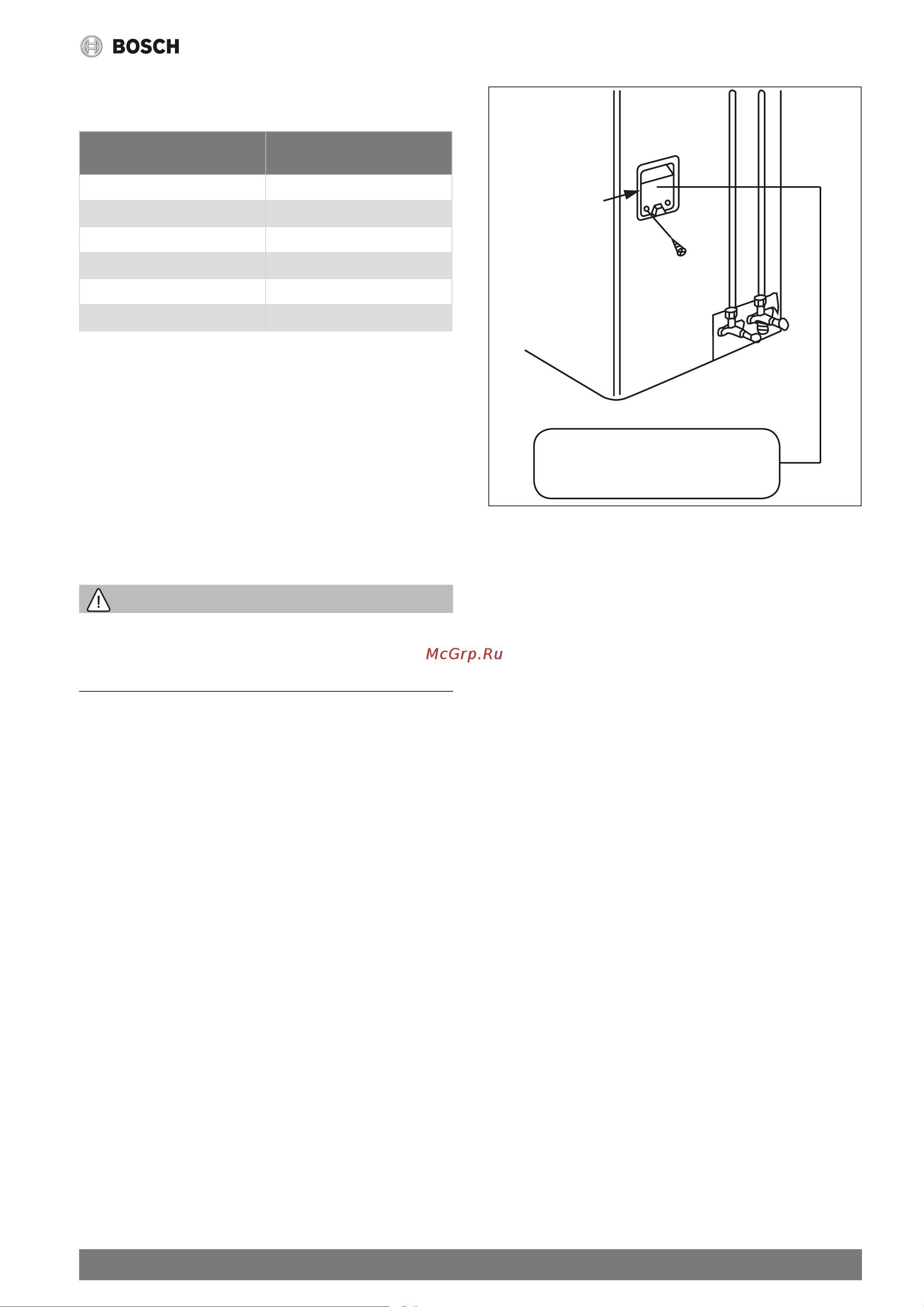

![Bosch Climate 5000 RAC 7,0 Инструкция по эксплуатации онлайн [17/51] 646504](/views2/1858775/page17/bg11.png)
Climate 5000 – 6721826550 (2020/11) 17
Установка наружного блока
Минимальная площадь поперечного сечения кабеля электропи-
тания и сигнального кабеля
Расчетный ток оборудования
(A)
Номинальная площадь
поперечного сечения (мм²)
> 3 и ≤ 6 0,75
> 6 и ≤ 10 1
> 10 и ≤ 16 1,5
> 16 и ≤ 25 2,5
> 25 и ≤ 32 4
> 32 и ≤ 40 6
Таб. 4.
a. При помощи специальных клещей для зачистки снять резиновую
оболочку с обоих концов кабеля и затем зачистить внутренние
изолированные провода на участке 40мм.
b. Снять изоляцию с концов изолированных проводов.
c. Обжимными щипцами обжать кабельные наконечники на концах
изолированных проводов.
ИЗБЕГАТЬ КОНТАКТА С ИЗОЛИРОВАННЫМИ ПРОВОДАМИ, НА-
ХОДЯЩИМИСЯ ПОД НАПРЯЖЕНИЕМ
При обжиме изолированных проводов необходимо отличать фаз-
ные провода, находящиеся под напряжением ("L"), от других про-
водов.
ОСТОРОЖНО
ВСЯ ЭЛЕКТРОПРОВОДКА ДОЛЖНА БЫТЬ ПРОЛОЖЕНА ВСООТ-
ВЕТСТВИИ СОСХЕМОЙ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ, РАСПО-
ЛОЖЕННОЙ ПОД КРЫШКОЙ ДЛЯЭЛЕКТРОПРОВОДКИ НАРУЖ-
НОГО БЛОКА.
1. Открутить крепежные винты кожуха для электропроводки и
снять его.
2. Открутить крепление для кабеля под клеммной коробкой и
отложить в сторону.
3. Убедиться, что цвета/этикетки проводов совпадают сцветами/
этикетками наклеммной коробке инадлежащим образом
прикрутить наконечник каждого провода ксоответствующей
клемме.
4. После проверки необходимо убедиться внадежности каждого
подключения, обмотать изолированные провода воизбежание
попадания дождевой воды вклемму.
5. Для закрепления кабеля на блоке необходимо использовать
скобу. Закрутить скобу для крепления кабеля до упора.
6. Необходимо выполнить изоляцию незадействованных изолиро-
ванных проводов ПВХ-лентой для электрических соединений.
Изолированные провода не должны соприкасаться с электриче-
скими или металлическими деталями.
7. Установить наместо крышку дляэлектропроводки состороны
блока изакрепить болтами.
Крышка
Схема электрических соединений
наружного блока расположена на
внутренней стороне кожуха для
электропроводки наружного блока.
Рис. 25.
