Dell G515-5385 Инструкция по эксплуатации онлайн [12/81] 651245
![Dell G515-4373 Инструкция по эксплуатации онлайн [12/81] 651243](/views2/1863503/page12/bgc.png)

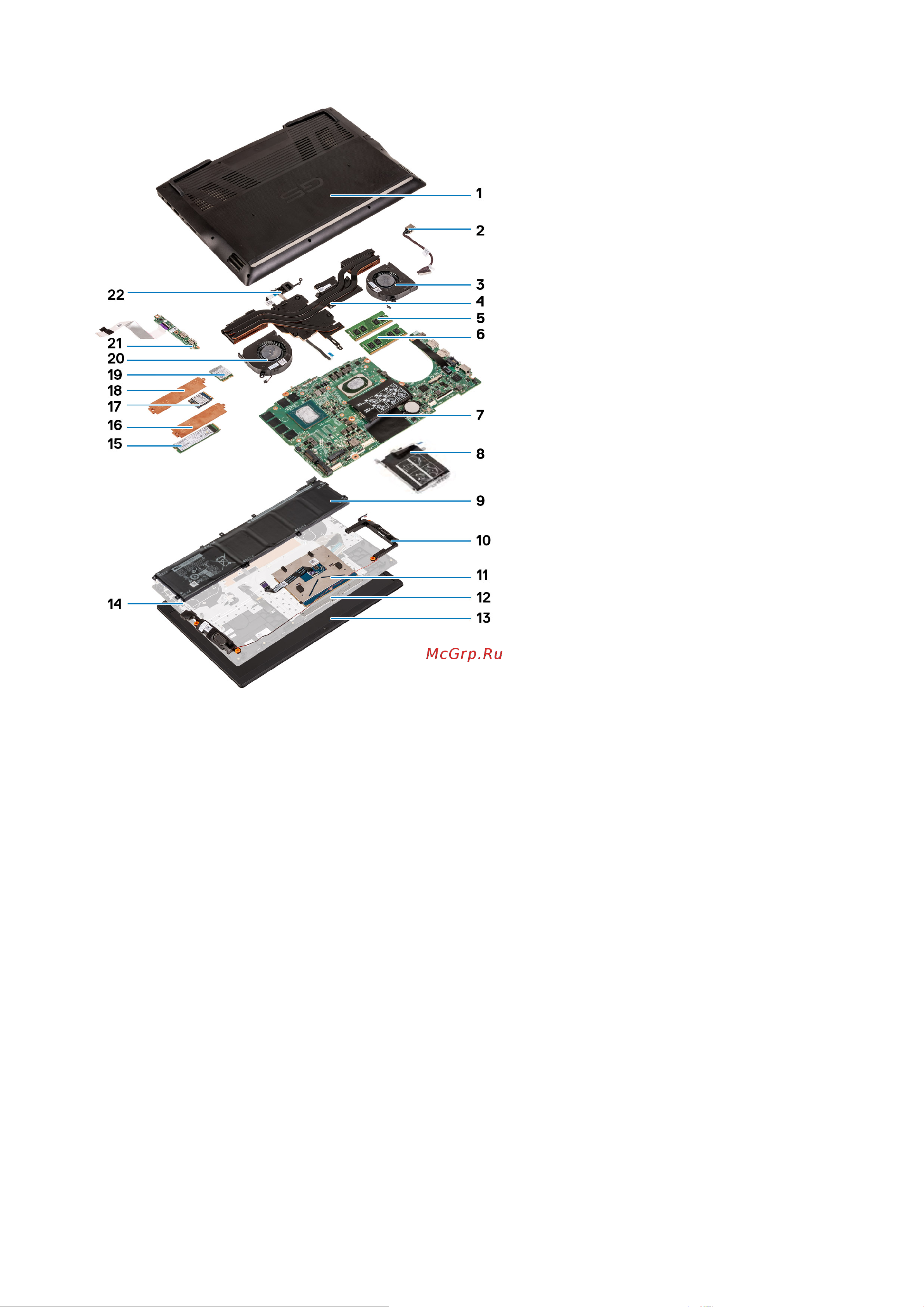

1. Нижняя крышка
2. Порт адаптера питания
3. Правый вентилятор
4. Радиатор
5. Модуль памяти (DIMM1)
6. Модуль памяти (DIMM2)
7. Системная плата
8. Жесткий диск
9. Аккумулятор
10. Динамики
11. Сенсорная панель
12. Держатель сенсорной панели
13. Дисплей в сборе
14. Упор для рук и клавиатура в сборе
15. Твердотельный накопитель M.2 2280
16. Теплозащитная крышка
17. Твердотельный накопитель M.2 2230
18. Теплозащитная крышка
19. Плата беспроводной сети
20. Левый вентилятор
21. Плата ввода-вывода
22. Кнопка питания со сканером отпечатка пальца
12 Извлечение и установка компонентов
