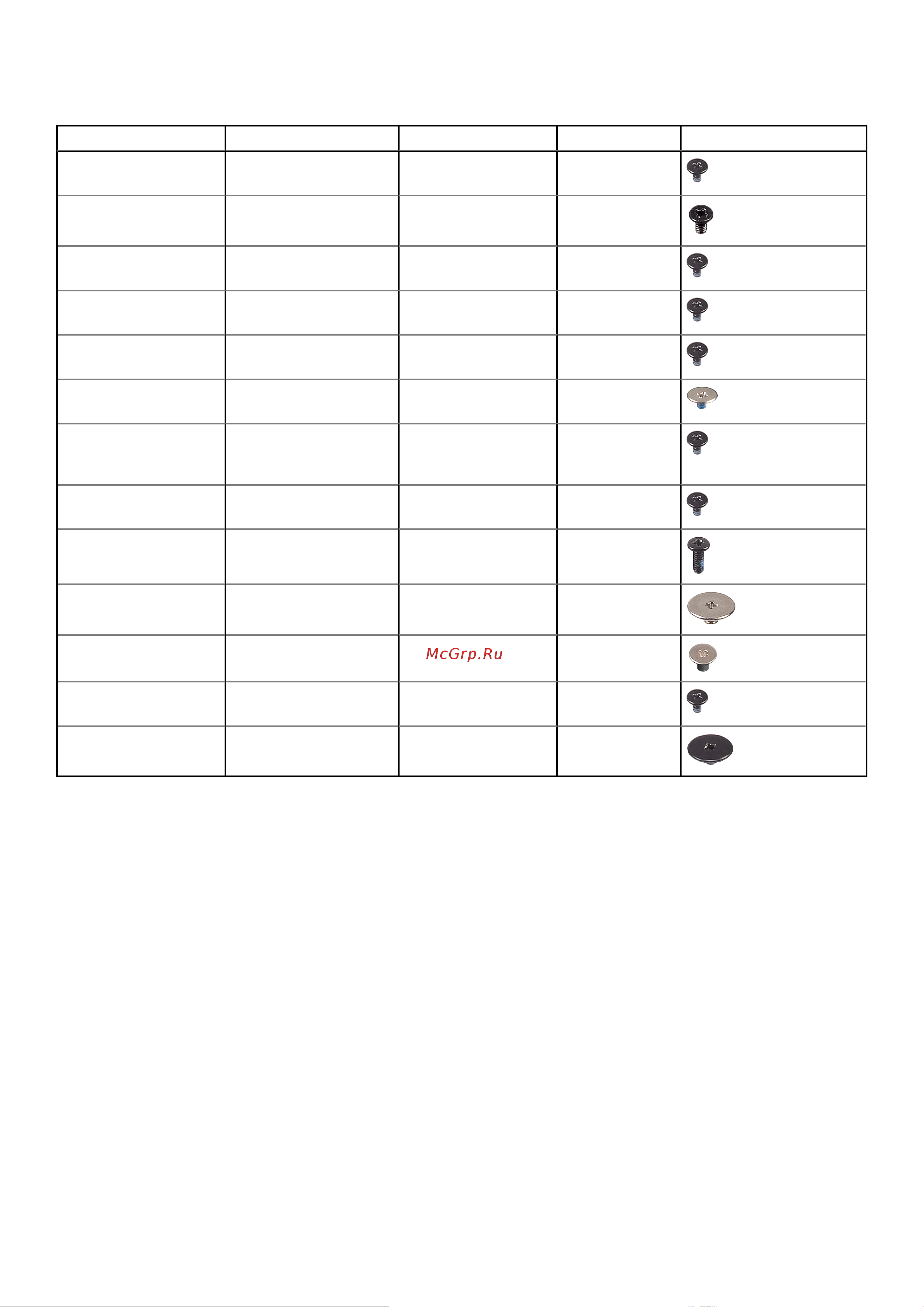

Таблица 1. Список винтов (продолжение)
Компонент Крепится к Тип винта Количество Изображение винта
Жесткий диск в сборе Опорная панель и
клавиатура в сборе
M2x3 3
Консоль жесткого диска Жесткий диск в сборе M3x3 4
Левый вентилятор Опорная панель и
клавиатура в сборе
M2x3 2
Правый вентилятор Опорная панель и
клавиатура в сборе
M2x3 2
Крепежная скоба платы
беспроводной сети
Системная плата M2x3 1
Держатель тачпада Опорная панель и
клавиатура в сборе
M2L2 с крупной
головкой
7
Кнопка питания со
сканером отпечатка
пальца (опционально)
Опорная панель и
клавиатура в сборе
M2x3 2
Скоба порта USB 3.1
Type-C
Системная плата M2x3 2
Скобы шарниров Опорная панель и
клавиатура в сборе
M2,5x5 4
Скобы шарниров Панель дисплея M2.5x2.5 с крупной
головкой
12
Скобы шарниров Панель дисплея M2x2.5 2
Плата ввода-вывода Опорная панель и
клавиатура в сборе
M2x3 2
Системная плата Держатель клавиатуры M2L2 с крупной
головкой
2
Основные компоненты ноутбука Inspiron 5500
На следующем рисунке показаны основные компоненты ноутбука Inspiron 5500.
Извлечение и установка компонентов 11
