Dell G515-5385 [60/81] Установка упора для рук и клавиатуры в сборе

5. Извлеките плату WLAN.

6. Извлеките левый вентилятор.

7. Извлеките правый вентилятор.

8. Извлечение твердотельного накопителя/модуля Intel Optane.

9. Извлеките жесткий диск.

10. Извлеките плату ввода-вывода.

11. Снимите сенсорную панель.

12. Извлеките динамики.

13. Извлеките радиатор.

14. Снимите дисплей в сборе.

15. Извлеките порт адаптера питания.

16. Извлеките системную плату.

ПРИМЕЧАНИЕ: Системную плату можно извлечь вместе с радиатором.

Об этой задаче

После выполнения шагов предварительных условий установлены упор для рук и клавиатура в сборе.

Установка упора для рук и клавиатуры в сборе

Предварительные условия

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

Об этой задаче

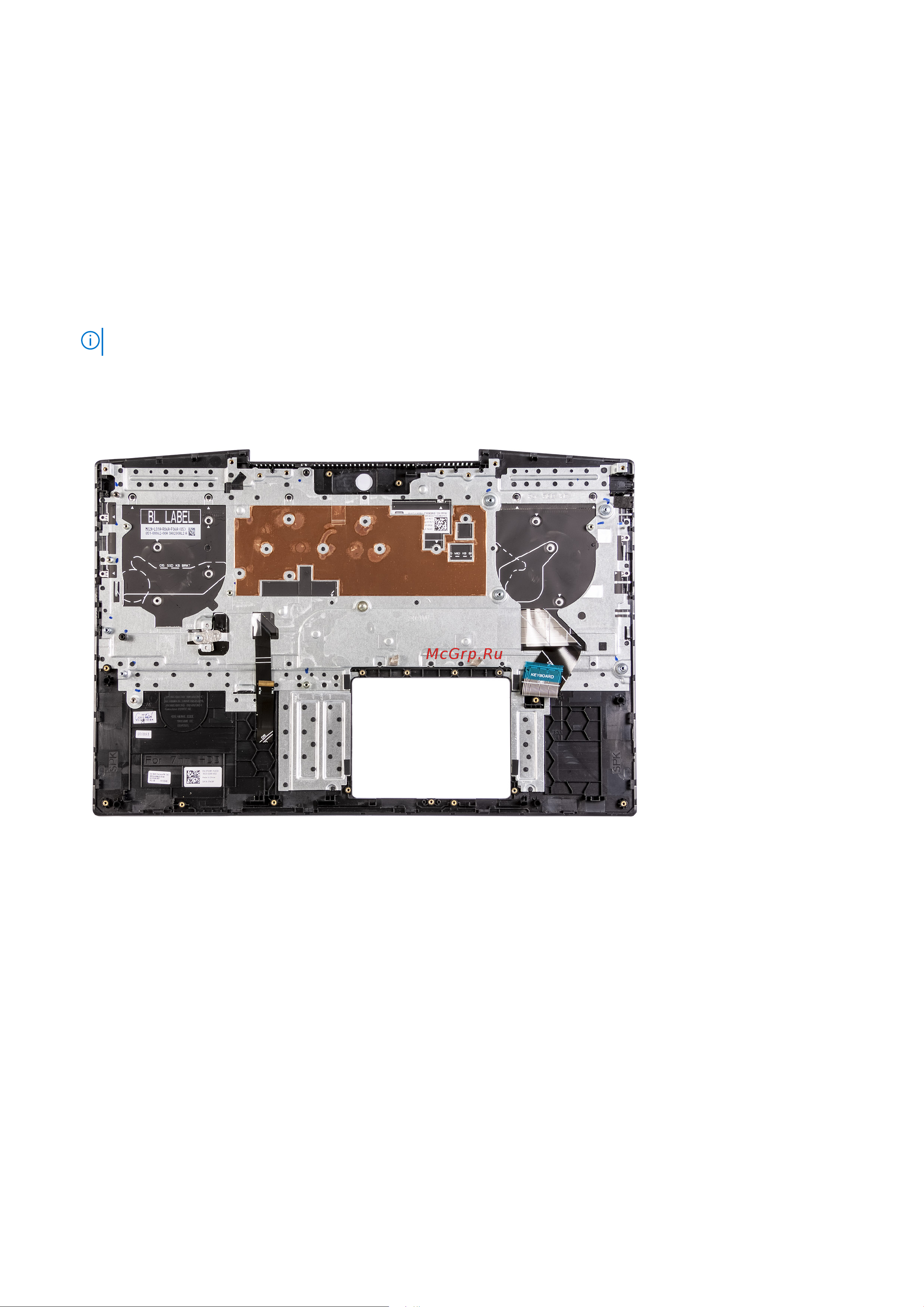

Установите упор для рук и клавиатуру в сборе на плоскую поверхность.

60 Извлечение и установка компонентов
