Dell G515-5385 [41/81] Установка левого вентилятора

Об этой задаче

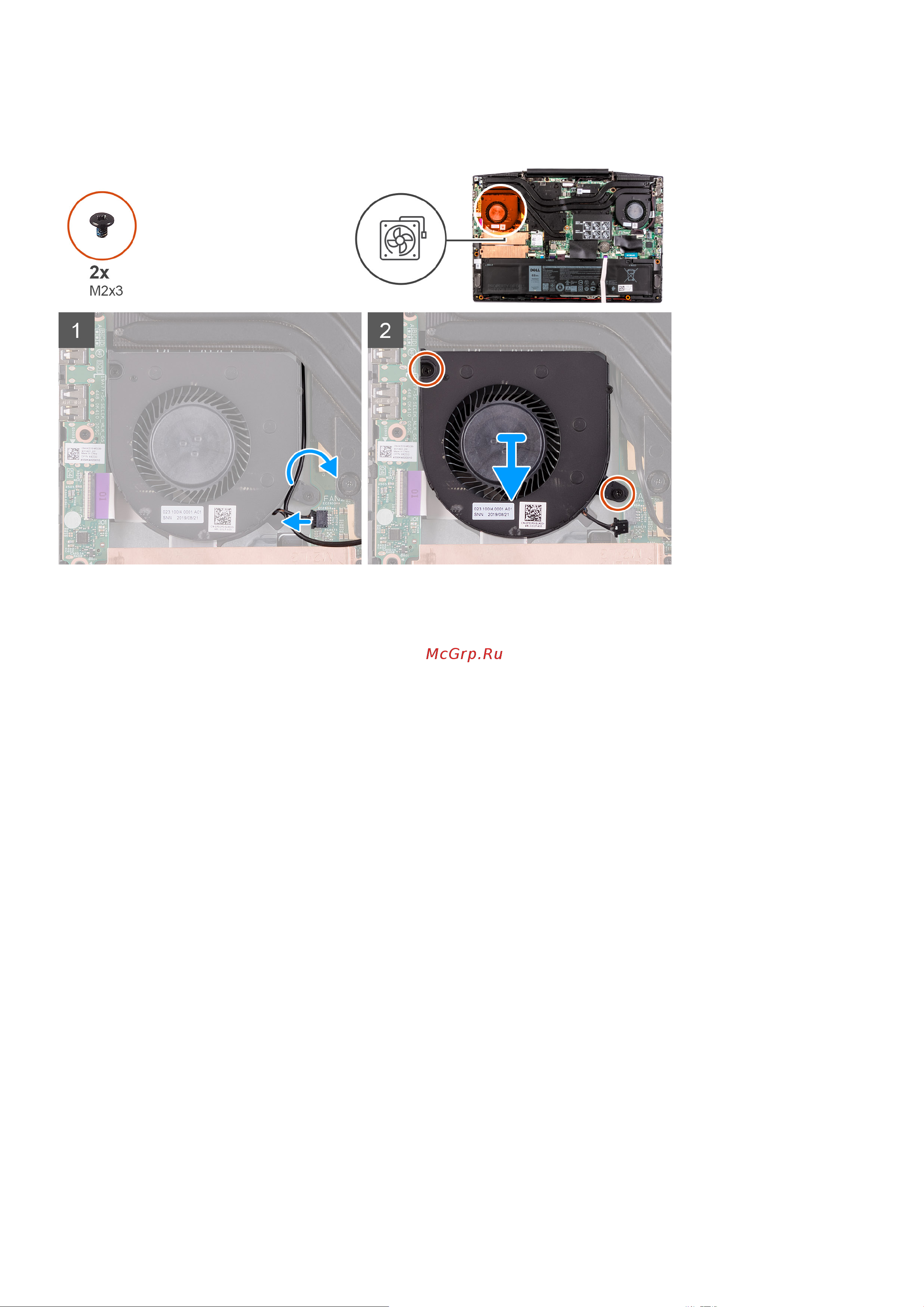

На следующем рисунке показано расположение левого вентилятора и проиллюстрирована процедура извлечения.

Действия

1. Отсоедините кабель вентилятора от системной платы.

2. Запомните, как проложен кабель WLAN, и снимите его с левого вентилятора.

3. Открутите два винта (M2x3), которыми левый вентилятор крепится к системной плате.

4. Снимите левый вентилятор с упора для рук и клавиатуры в сборе.

Установка левого вентилятора

Предварительные условия

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

Об этой задаче

На следующем рисунке показано расположение левого вентилятора и проиллюстрирована процедура установки.

Извлечение и установка компонентов 41
