Dell G515-5385 [34/81] Установка платы wlan
![Dell G515-5385 [34/81] Установка платы wlan](/views2/1863503/page34/bg22.png)

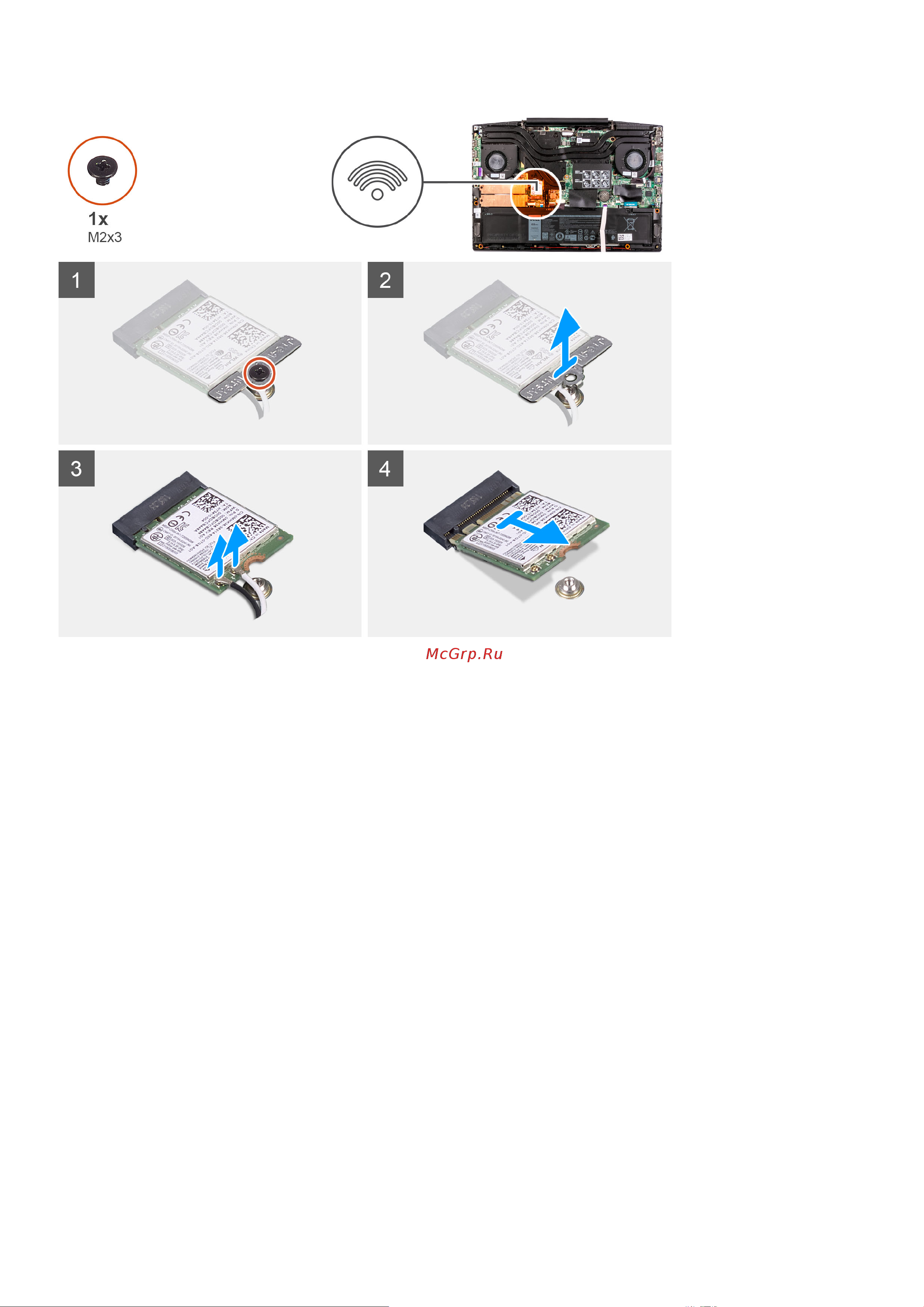

Действия
1. Открутите винт (М2х3), которым плата WLAN крепится к системной плате.
2. Снимите скобу, фиксирующую плату WLAN на системной плате.
3. Отсоедините от платы беспроводной локальной сети антенные кабели.
4. Выдвиньте плату WLAN и извлеките ее из слота.
Установка платы WLAN
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче
На следующем рисунке показано расположение платы WLAN и проиллюстрирована процедура установки.
34 Извлечение и установка компонентов
