Dell G515-5385 [58/81] Установка сенсорной панели

8. Извлеките жесткий диск.

9. Снимите дисплей в сборе.

10. Извлеките порт адаптера питания.

11. Извлеките системную плату.

ПРИМЕЧАНИЕ: Системную плату можно извлечь вместе с радиатором.

Об этой задаче

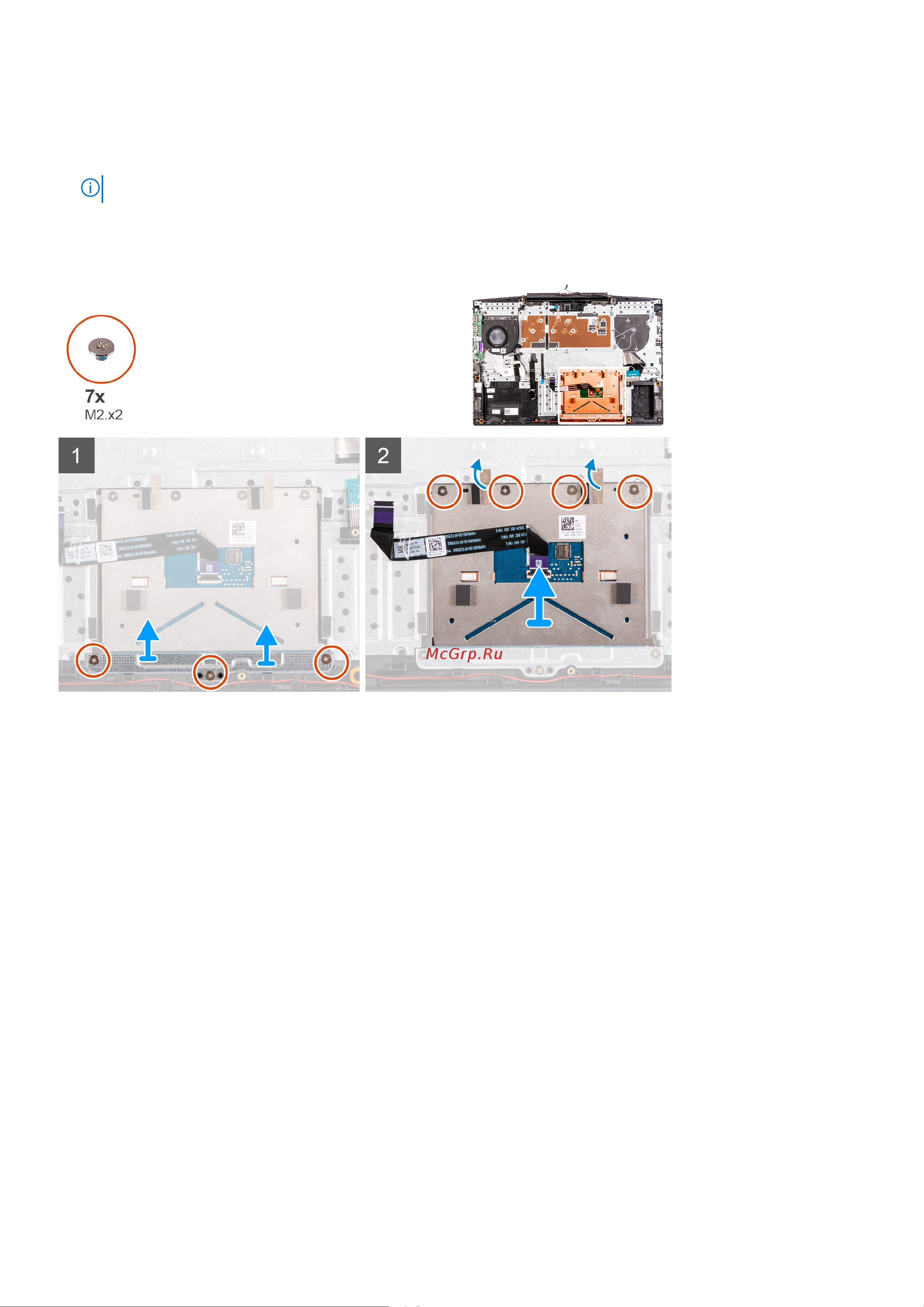

На следующем рисунке показано расположение сенсорной панели и проиллюстрирована процедура снятия.

Действия

1. Открутите три винта (M2x2), которыми держатель сенсорной панели крепится к упору для рук и клавиатуре в сборе.

2. Снимите держатель сенсорной панели с упора для рук и клавиатуры в сборе.

3. Отклейте ленты от сенсорной панели.

4. Открутите четыре винта (M2x2), которыми сенсорная панель крепится к упору для рук и клавиатуре в сборе.

5. Снимите сенсорную панель с упора для рук и клавиатуры в сборе.

Установка сенсорной панели

Предварительные условия

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

Об этой задаче

На следующем рисунке показано расположение сенсорной панели и проиллюстрирована процедура установки.

58 Извлечение и установка компонентов
