Dell G515-5385 [22/81] Установка твердотельного накопителя 2230 в первый разъем m

● с одним твердотельным накопителем 2230 и одним твердотельным накопителем 2280.

ПРИМЕЧАНИЕ: В зависимости от заказанной конфигурации ваш компьютер может поддерживать твердотельный

накопитель 2230 или 2280 в слоте 1 M.2.

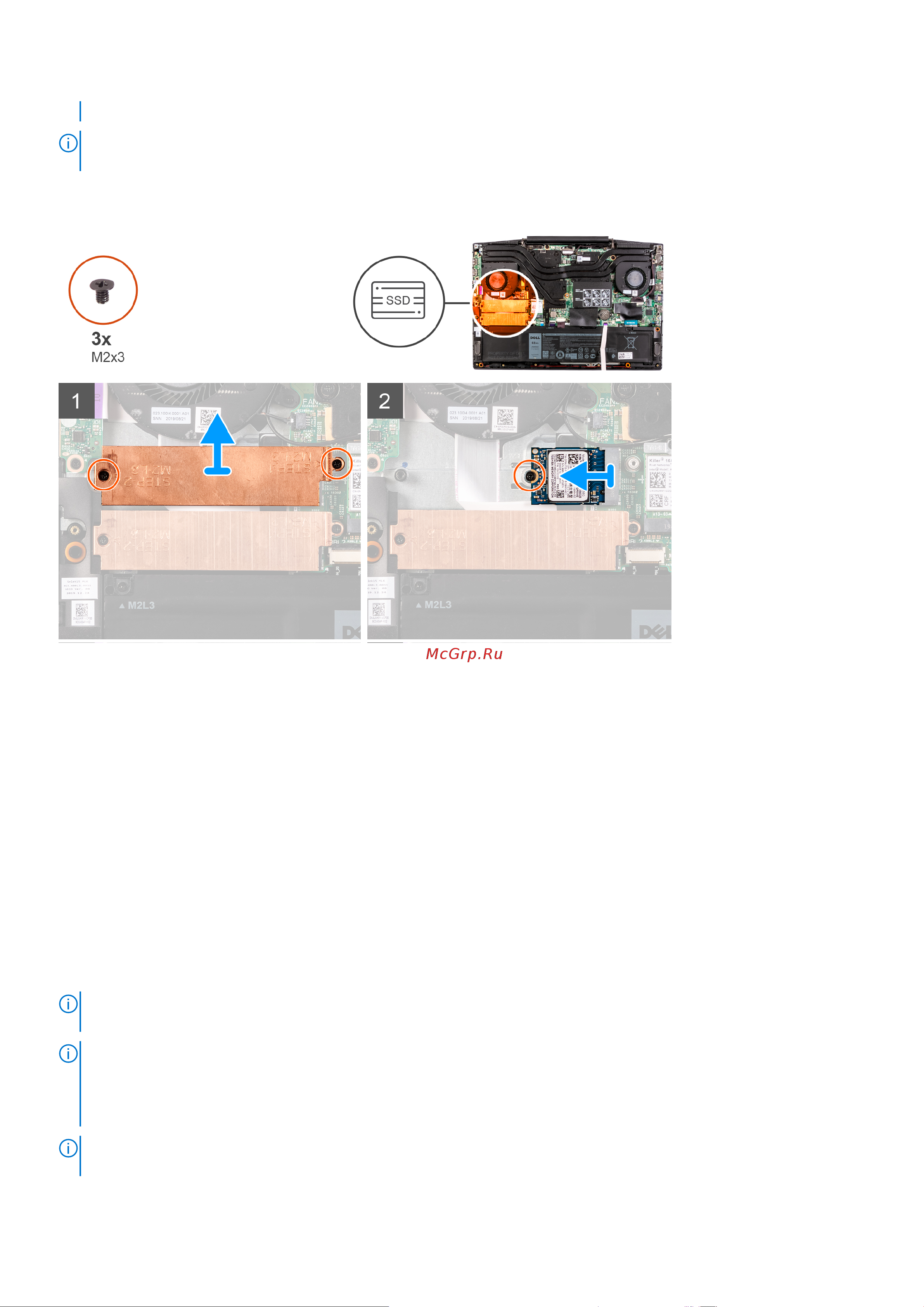

На следующем рисунке показано расположение твердотельного накопителя 2230, установленного в слот 1 M.2, и

представлена процедура извлечения.

Действия

1. Открутите два винта (M2x3), которыми теплозащитная крышка крепится к твердотельному накопителю и к системной

плате.

2. Снимите теплозащитную крышку с опорной панели и клавиатуры в сборе.

3. Открутите винт (M2x3), которым твердотельный накопитель крепится к опорной панели и клавиатуре в сборе.

4. Извлеките твердотельный накопитель из разъема SSD1 на системной плате.

Установка твердотельного накопителя 2230 в первый разъем

M.2

Предварительные условия

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

Об этой задаче

ПРИМЕЧАНИЕ: Эта процедура относится только к компьютерам, которые поставляются с твердотельным

накопителем 2230, установленным в слот 1 M.2.

ПРИМЕЧАНИЕ: В зависимости от заказанной конфигурации данный компьютер может поставляться в одном из

следующих вариантов:

● с одним жестким диском и одним твердотельным накопителем 2230 или 2280;

● с одним твердотельным накопителем 2230 и одним твердотельным накопителем 2280.

ПРИМЕЧАНИЕ: В зависимости от заказанной конфигурации ваш компьютер может поддерживать твердотельный

накопитель 2230 или 2280 в слоте 1 M.2.

22 Извлечение и установка компонентов
