Dell G515-5385 [51/81] Системная плата
![Dell G515-9995 [51/81] Системная плата](/views2/1863503/page51/bg33.png)
Действия

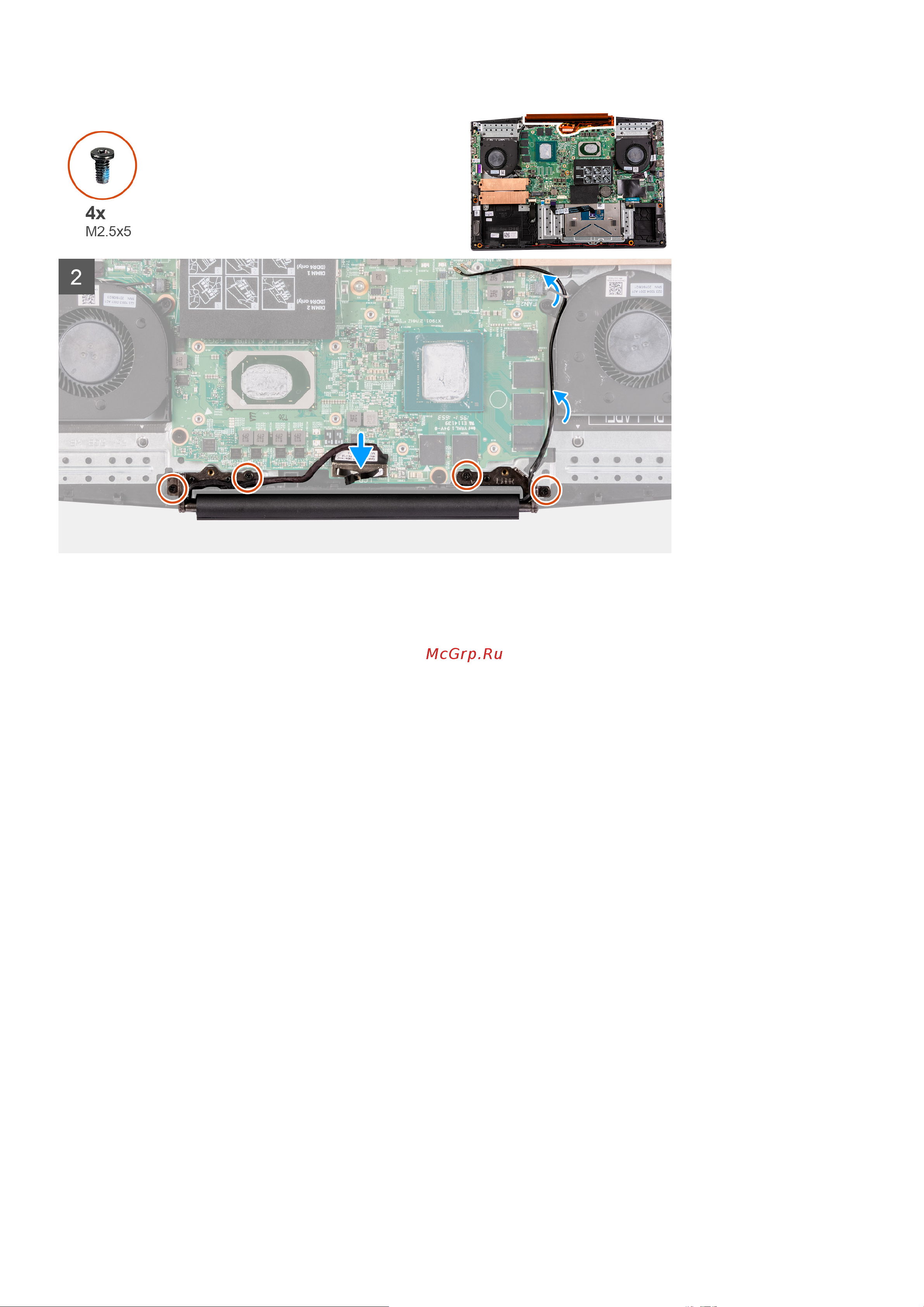

1. Выровняйте дисплей в сборе на опорной панели и клавиатуре в сборе.
2. Совместите резьбовые отверстия на шарнирах дисплея и на системной плате.
3. Вкрутите обратно четыре винта (M2.5x5), чтобы прикрепить шарниры дисплея к системной плате.
4. Подсоедините кабель дисплея к системной плате.
Следующие действия
1. Установите радиатор.
2. Установите нижнюю крышку.
3. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
Системная плата
Извлечение системной платы
Предварительные условия
1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2. Снимите нижнюю крышку.
3. Извлеките батарею.
4. Извлечение твердотельного накопителя/модуля Intel Optane.
5. Извлеките плату WLAN.
6. Извлеките правый вентилятор.
7. Извлеките радиатор.
8. Извлеките порт адаптера питания.
9. Извлеките жесткий диск.
Об этой задаче
На следующем рисунке показано расположение системной платы и проиллюстрирована процедура извлечения.
Извлечение и установка компонентов 51
