Действия

1. Откройте защелку и отсоедините кабель кнопки питания от системной платы.

2. Откройте защелку и отсоедините кабель клавиатуры от системной платы.

3. Откройте защелку и отсоедините кабель подсветки клавиатуры от системной платы.

4. Откройте защелку и отсоедините кабель сенсорной панели от системной платы.

5. Открутите два винта (M2x3), которыми скоба порта USB Type-C крепится к системной плате.

6. Снимите скобу порта USB Type-C с системной платы.

ПРИМЕЧАНИЕ: При замене системной платы необходимо перенести скобу порта USB Type-C с имеющейся

системной платы на новую.

7. Отсоедините кабель динамиков от системной платы.

8. Открутите два винта (M2x2), которыми системная плата крепится к упору для рук и клавиатуре в сборе.

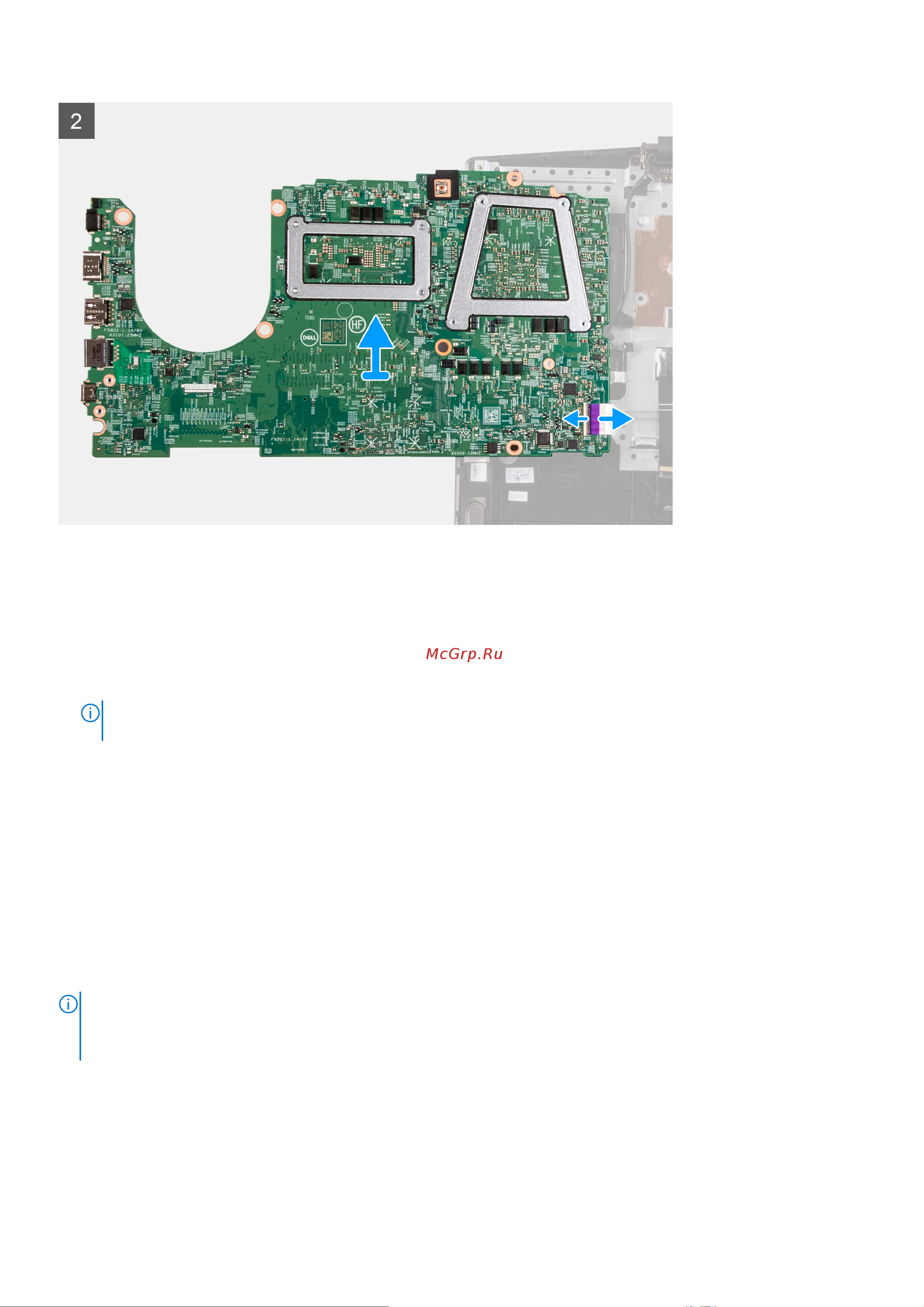

9. Переверните системную плату и отсоедините от нее кабель платы ввода-вывода.

Установка системной платы

Предварительные условия

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

Об этой задаче

На следующем рисунке показано расположение системной платы и проиллюстрирована процедура установки.

ПРИМЕЧАНИЕ:

Разъем платы ввода-вывода находится под системной платой. Переверните системную плату и подсоедините к ней

кабель платы ввода-вывода.
