ПРИМЕЧАНИЕ: Установите теплозащитную крышку твердотельного накопителя, если она не установлена.

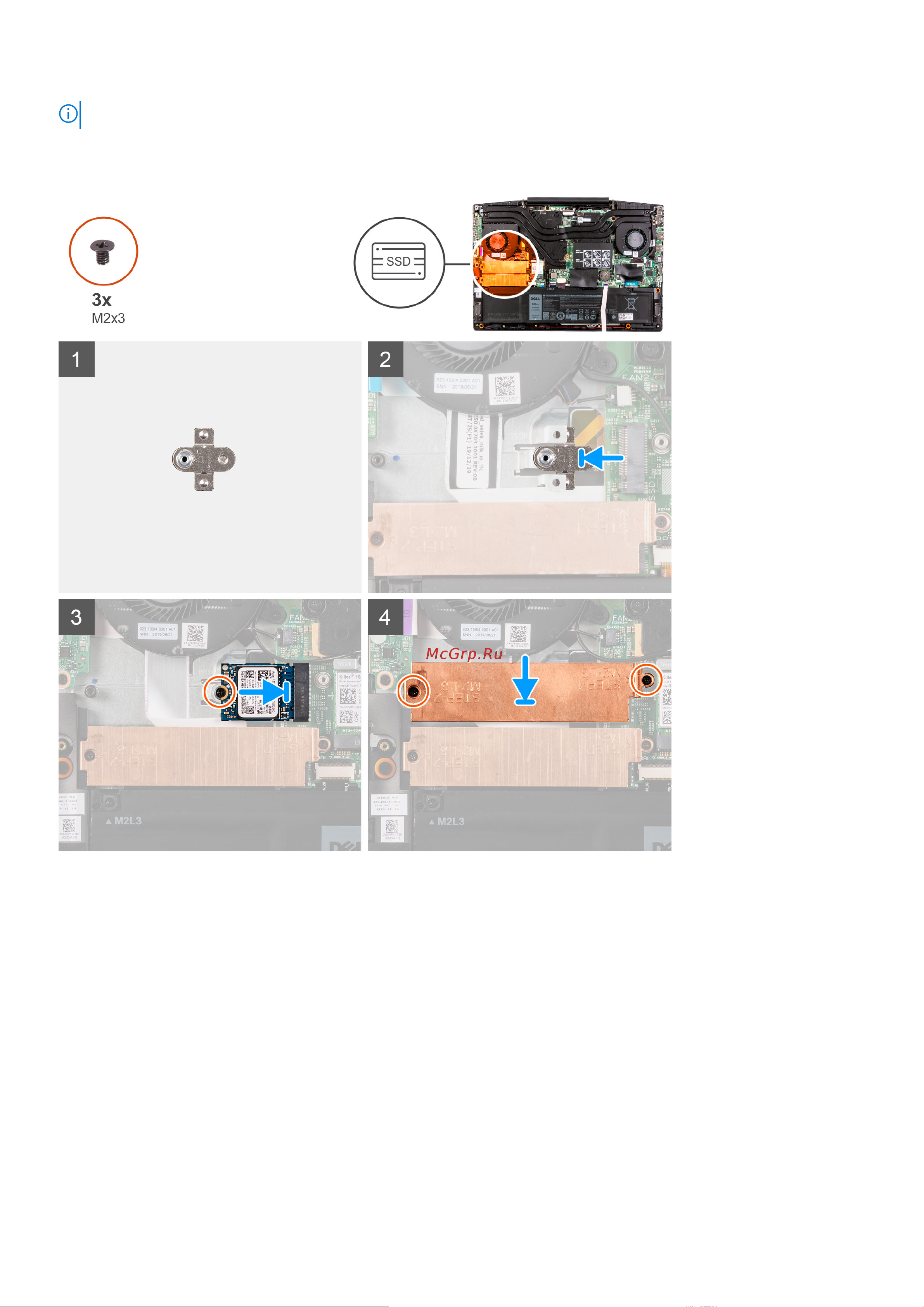

На следующем рисунке показано расположение твердотельного накопителя 2230, установленного в слот 1 M.2, и
представлена процедура установки.
Действия
1. Вставьте крепежную скобу твердотельного накопителя в гнездо на системной плате, если она не установлена.
2. Совместите выемки на твердотельном накопителе с разъемом SSD1 на системной плате.
3. Вставьте твердотельный накопитель в разъем SSD1 на системной плате.
4. Закрутите винт (M2x3) для крепления твердотельного накопителя на системной плате.
5. Поместите теплозащитную крышку на твердотельный накопитель.
6. Совместите резьбовые отверстия на теплозащитной крышке с резьбовыми отверстиями на системной плате и на
опорной панели и клавиатуре в сборе.
7. Вкрутите обратно два винта (M2x3), чтобы прикрепить теплозащитную крышку к твердотельному накопителю и к
системной плате.
Следующие действия
1. Установите нижнюю крышку.
2. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
Извлечение и установка компонентов 23
