Unipump ЭЦВ 4-8-75 (61253) [10/26] Руководство по монтажу и эксплуатации unipump серия эцв
![Unipump ЭЦВ 4-8-75 (61253) [10/26] Руководство по монтажу и эксплуатации unipump серия эцв](/views2/1882313/page10/bga.png)
10

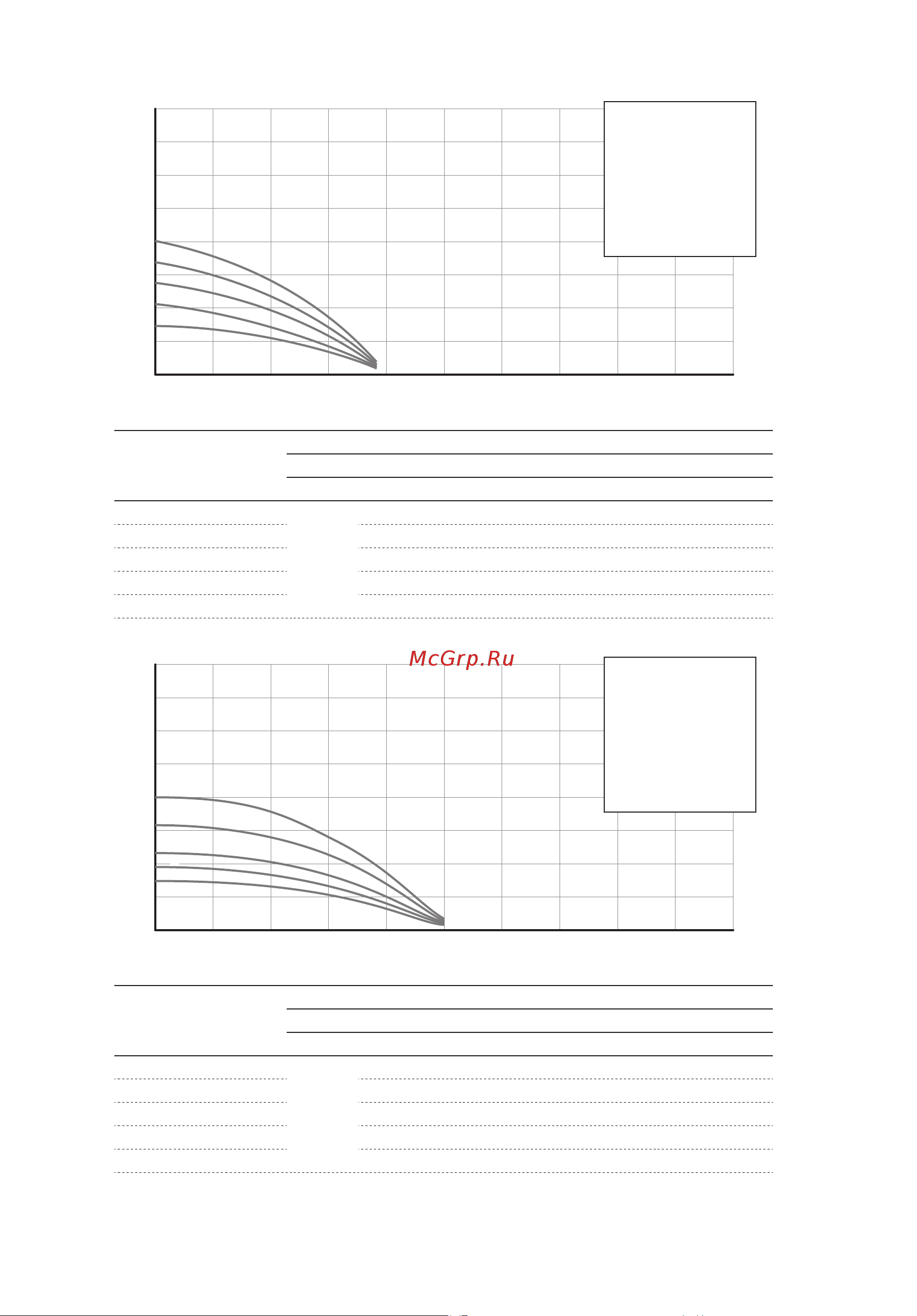

Руководство по монтажу и эксплуатации UNIPUMP СЕРИЯ ЭЦВ
Модель
Производительность
Q, л/мин 0 133 200
250
283 317 383
Q, м³/ч 0 8 12
15
17 19 23
ЭЦВ 5-15-45
Напор (Н), м
73 65 55 45 39 31 9
ЭЦВ 5-15-60 106 87 73 60 48 37 11
ЭЦВ 5-15-80 138 116 98 80 67 52 13
ЭЦВ 5-15-98 169 142 120 98 82 64 15
ЭЦВ 5-15-115 201 169 143 115 98 76 19
Модель
Производительность
Q, л/мин 0 133 300
333
417 467 500
Q, м³/ч 0 8 18
20
25 28 30
ЭЦВ 5-20-47
Напор (Н), м
74 72 53 47 29 14 8
ЭЦВ 5-20-60 95 93 68 60 37 17 10
ЭЦВ 5-20-73 116 113 83 73 45 21 12
ЭЦВ 5-20-100 158 155 113 100 61 29 14
ЭЦВ 5-20-127 200 196 143 127 78 37 17
1
2
3
4
5
50
100
150
200
250
300
350
H, м
Q, м³/ч
Q, л/мин
6 12 18 24 3630
100 200 300 400 600
42
700
48
800
54
900
60
1000500
1 ЭЦВ 5-15-45
2 ЭЦВ 5-15-60
3 ЭЦВ 5-15-80
4 ЭЦВ 5-15-98
5 ЭЦВ 5-15-115
1
3
4
5
50
100
150
200
250
300
350
H, м
Q, м³/ч
Q, л/мин
6 12 18 24 3630
100 200 300 400 600
42
700
48
800
54
900
60
1000500
2
1 ЭЦВ 5-20-47
2 ЭЦВ 5-20-60
3 ЭЦВ 5-20-73
4 ЭЦВ 5-20-100
5 ЭЦВ 5-20-127
