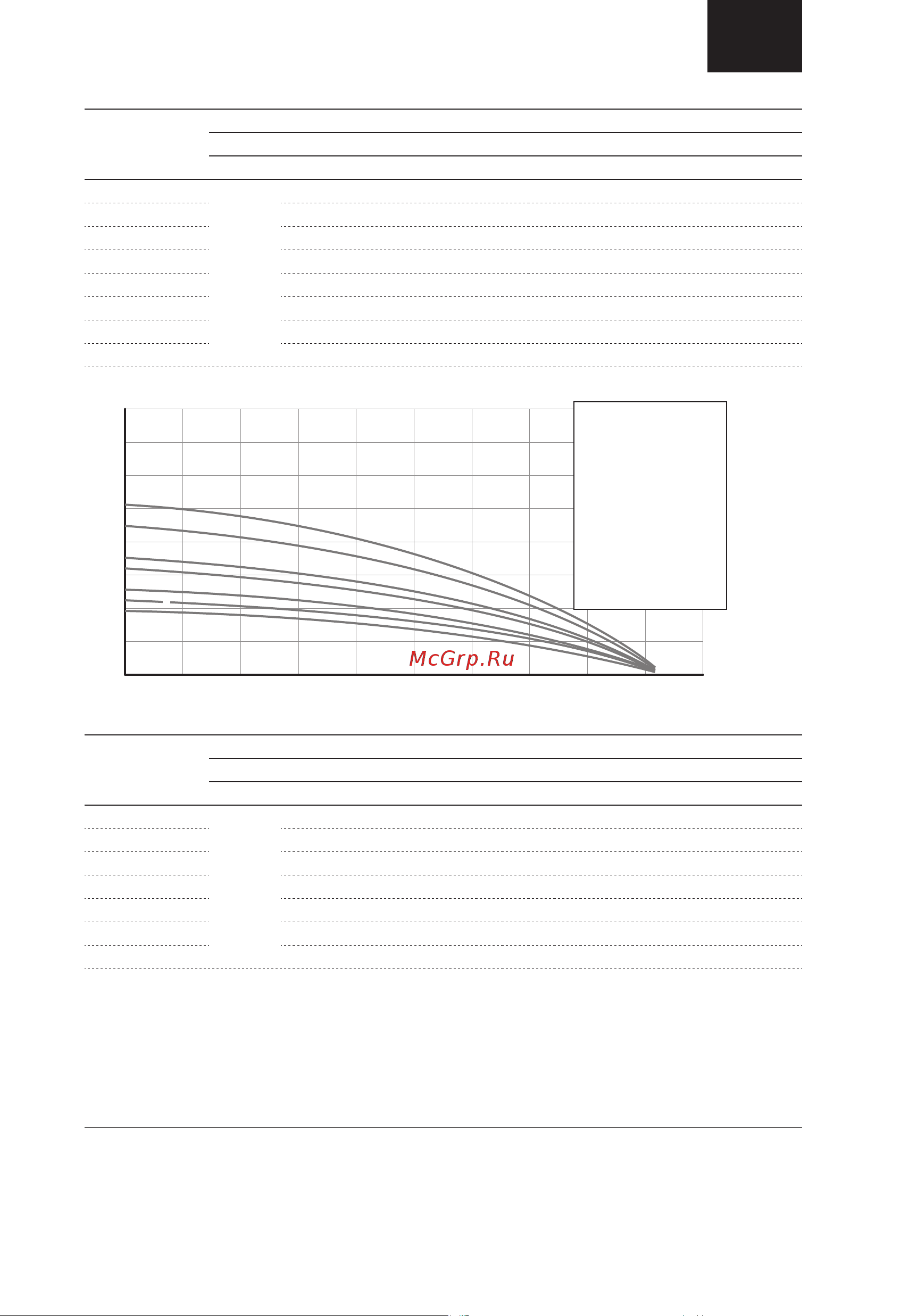

13
Техническая поддержка — +7 495 734-91-97
RU
Модель
Производительность
Q, л/мин 0 83 167 250 333 417
450
500 583 647
Q, м³/ч 0 5 10 15 20 25
27
30 35 38,8
ЭЦВ 6-27-48
Напор (Н), м
89 88 81 71 64 54 48 39 20 3
ЭЦВ 6-27-64 118 116 109 94 85 72 64 52 26 3
ЭЦВ 6-27-80 148 146 136 118 107 90 80 65 33 4
ЭЦВ 6-27-96 177 174 163 141 128 108 96 78 39 4
ЭЦВ 6-27-104 192 189 177 153 139 117 104 84 43 5
ЭЦВ 6-27-120 222 219 204 177 160 135 120 97 49 6
ЭЦВ 6-27-152 281 277 258 224 203 171 152 123 63 7
ЭЦВ 6-27-176 325 321 299 259 235 198 176 142 73 8
Модель
Производительность
Q, л/мин 0 100 200 300 400 500
600
700 800 917
Q, м³/ч 0 6 12 18 24 30
36
42 48 55
ЭЦВ 6-36-58
Напор (Н), м
96 94 89 83 76 67 58 46 30 4
ЭЦВ 6-36-68 112 110 104 97 89 79 68 54 36 5
ЭЦВ 6-36-78 128 125 118 110 102 90 78 61 41 6
ЭЦВ 6-36-97 160 157 148 138 127 112 97 77 51 6
ЭЦВ 6-36-107 176 172 163 152 140 123 107 84 56 7
ЭЦВ 6-36-136 224 219 207 193 178 157 136 107 71 9
ЭЦВ 6-36-156 256 251 237 221 204 180 156 123 81 11
* Приведённые данные по максимальному напору и максимальной производительности спра-
ведливы при минимальном сопротивлении потоку воды в напорной магистрали и напряжении
электросети 380 В.
50
100
150
200
250
300
350
H, м
Q, м³/ч
Q, л/мин
6 12 18 24 3630
100 200 300 400 600
42
700
48
800
54
900
60
1000500
1
3
4
5
6
7
2
1 ЭЦВ 6-36-58
2 ЭЦВ 6-36-68
3 ЭЦВ 6-36-78
4 ЭЦВ 6-36-97
5 ЭЦВ 6-36-107
6 ЭЦВ 6-36-136
7 ЭЦВ 6-36-156
