6
Руководство по монтажу и эксплуатации UNIPUMP СЕРИЯ ЭЦВ
Модель
насоса
Мощность,
кВт
Ном. частота
вращения
двигателя,
об/мин
Макс.
производ-сть,
м³/ч (л/мин)
Макс.
напор,м
Ном.
ток, А
Тип,
сечение
кабеля,
мм²
Вес нетто, кг
Проточная
часть
Электро-
двигатель
6-27-48 5,5
2850 38,8 (647)
89 14,0 4×2,5 16,9 49,8
6-27-64 7,5 118 18,5 4×3 21,7 55,0
6-27-80 9,2 148 22,0 4×4 23,7 58,5
6-27-96 11,0 177 26,0 4×4 24,5 61,2
6-27-104 13,0 192 30,0 4×6 25,5 65,5
6-27-120 15,0 222 34,0 4×6 28,8 71,7
6-27-152 18,5 281 43,0 4×6 32,1 79,2
6-27-176 22,0 325 49,0 4×6 34,6 91,3
6-36-58 7, 5
2850 55 (917)
96 18,5 4×3 21,2 55,0
6-36-68 9,2 112 22,0 4×4 24,4 58,5
6-36-78 11,0 128 26,0 4×4 25,7 61,2
6-36-97 13,0 160 30,0 4×6 30,4 65,5
6-36-107 15,0 176 34,0 4×6 33,0 71,7
6-36-136 18,5 224 43,0 4×6 38,0 79,2
6-36-156 22,0 256 49,0 4×6 41,8 91,3

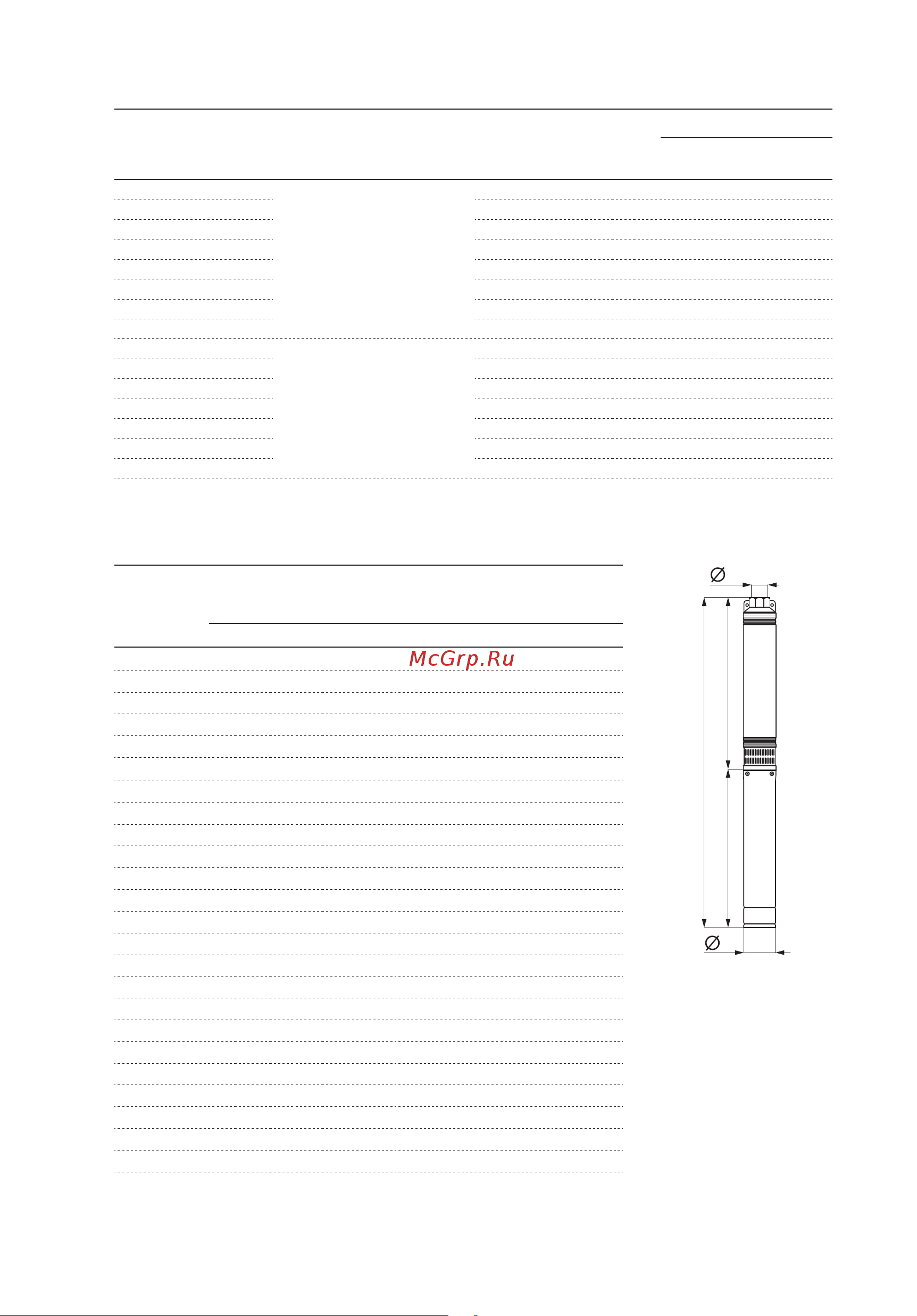

3.4. Габаритные размеры
Модель
насоса
Длина
насоса
общая
Длина
электро-
двигателя
Длина
проточной
части
Макс.
диаметр
Диаметр
выходного
отверстия
A, мм B, мм C, мм D, мм E, дюйм
4-дюймовый насос
4-3-60 895 343 552 102
1 ¼
"
4-3-80 1042 363 679 102
1 ¼
"
4-8-75 1545 567 979 102
2
"
4-8-110 1992 616 1376 102
2
"
5-дюймовый насос
5-7-72 978 403 575 131,2 2"
5-7-99 1166 488 678 131,2 2"
5-7-135 1346 528 818 131,2 2"
5-7-180 1588 598 990 131,2 2"
5-7-225 1884 668 1216 131,2 2"
5-10-50 1076 488 588 131,2 2"
5-10-70 1292 528 764 131,2 2"
5-10-100 1528 598 930 131,2 2"
5-10-135 1857 668 1189 131,2 2"
5-10-165 2073 718 1355 131,2 2"
5-10-185 2247 768 1479 131,2 2"
5-15-45 1144 528 616 131,2 2"
5-15-60 1401 598 803 131,2 2"
5-15-80 1608 668 940 131,2 2"
5-15-98 1794 718 1076 131,2 2"
5-15-115 2031 768 1263 131,2 2"
5-20-47 1221 528 693 131,2 3"
5-20-60 1398 598 800 131,2 3"
D
E
CB
A
Рис. 1
