14
Руководство по монтажу и эксплуатации UNIPUMP СЕРИЯ ЭЦВ
4. Устройство насоса
Серия ЭЦВ — погружные центробежные многоступенчатые насосы.

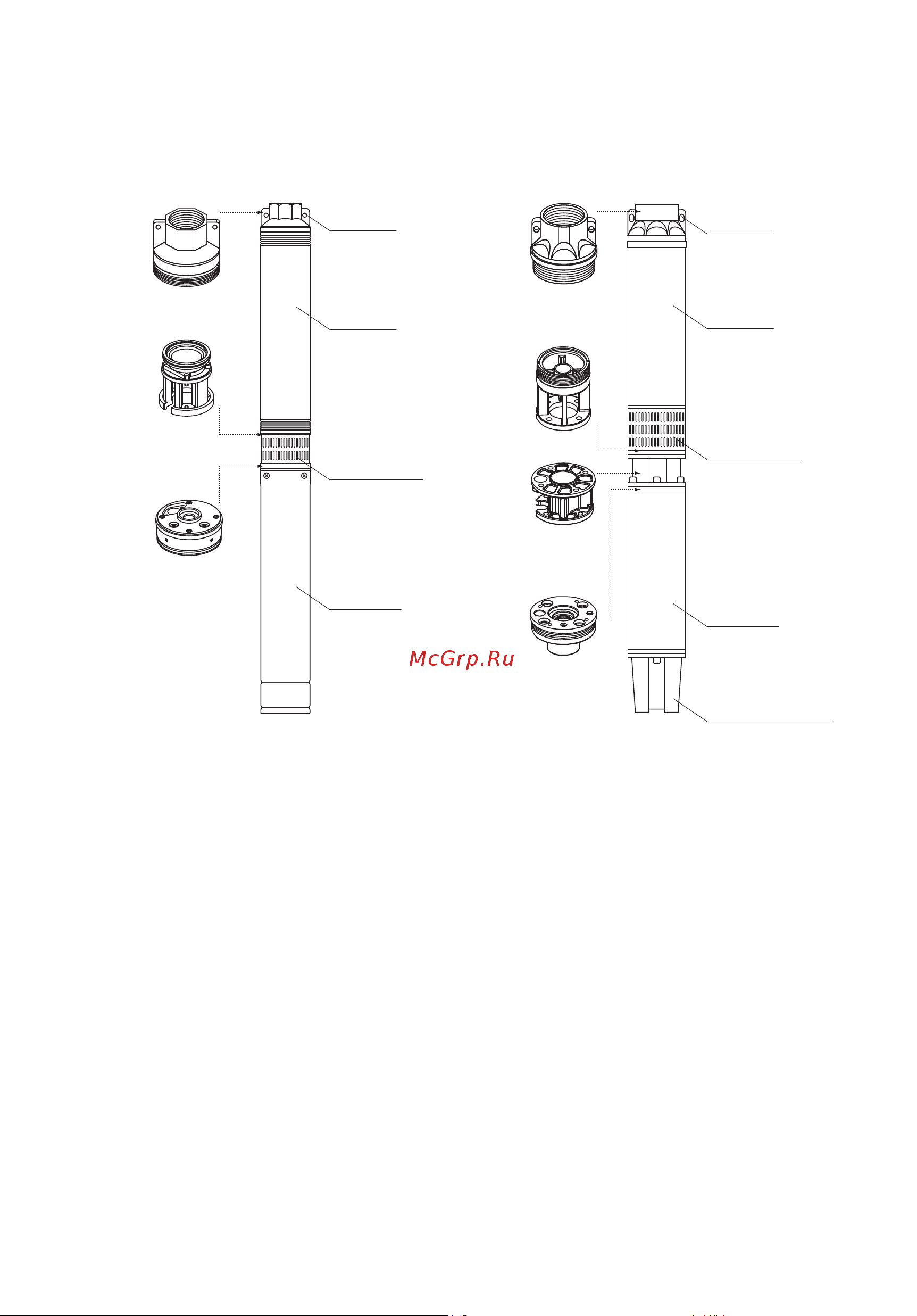

На рис. 2 ирис. 3 показаны основные элементы конструкции 4-, 5- и6-дюймовых
насосов (см. также рис. 4, 5). Насос состоит издвух основных частей — электро-
двигателя ипроточной части. Корпус насоса и фильтрующая решётка выполнены
изнержавеющей стали. Напорный патрубок, адаптер, коннектор, фланец икрышка
изготовлены изчугуна.
Электродвигатель — трёхфазный, маслонаполненный (см. подразделы 3.1. «Общие
характеристики» и3.3. «Технические данные»). Герметизация электрического кабеля
вофланце двигателя (коннекторе) выполнена спомощью разъёмного кабельного
ввода. 6-дюймовые насосы оснащены резьбовым кабельным вводом свозможно-
стью механического соединения иразъединения электрического кабеля.
Проточная часть состоит изнабора ступеней — рабочих камер, последовательно
повышающих напор внагнетательном патрубке насоса. Всостав каждой камеры
входит рабочее колесо, диффузор икорпус камеры. Рабочие колеса «плавающие»,
выполнены извысокопрочного, износоустойчивого полимера. Такая конструкция
ииспользуемый материал обеспечивают продолжительный срок службы проточной
части иуменьшают вероятность заклинивания при перекачивании воды смеханиче-
скими примесями.
Напорный
патрубок
Проушины
Адаптер
Фланец
двигателя
Коннектор
Проточная
часть
Фильтрующая
решётка
Двигатель
Крышка (заглушка)
Напорный
патрубок
Проушины
Адаптер
Фланец
двигателя
Проточная
часть
Фильтрующая
решётка
Двигатель
Рис. 3
Насос 6"
Рис. 2
Насосы 4" и 5"
