17
Техническая поддержка — +7 495 734-91-97
RU
6.2. Электроподключение
Работы поэлектроподключению должен выполнять квалифицированный персонал
(см. раздел 5 «Меры безопасности»). Проверку сопротивления изоляции (ток утечки
через изоляцию) следует выполнять всоответствии сПУЭ.
Насосы поставляются вкомплекте счетырёхжильным (включая заземление) элек-
трическим кабелем длиной 1,5 м (насосы 4") и 2 м (насосы 5" и 6"). Вилка вкомплект
невходит.
ВНИМАНИЕ!
Электроподключение следует выполнять только после окончательного выполнения всех
гидравлических соединений. Перед проведением любых работ убедитесь, что электропитание
отключено и приняты все меры, чтобы исключить егослучайное включение.
2
8
6
9
Насос 6"
7
4
10
5
3

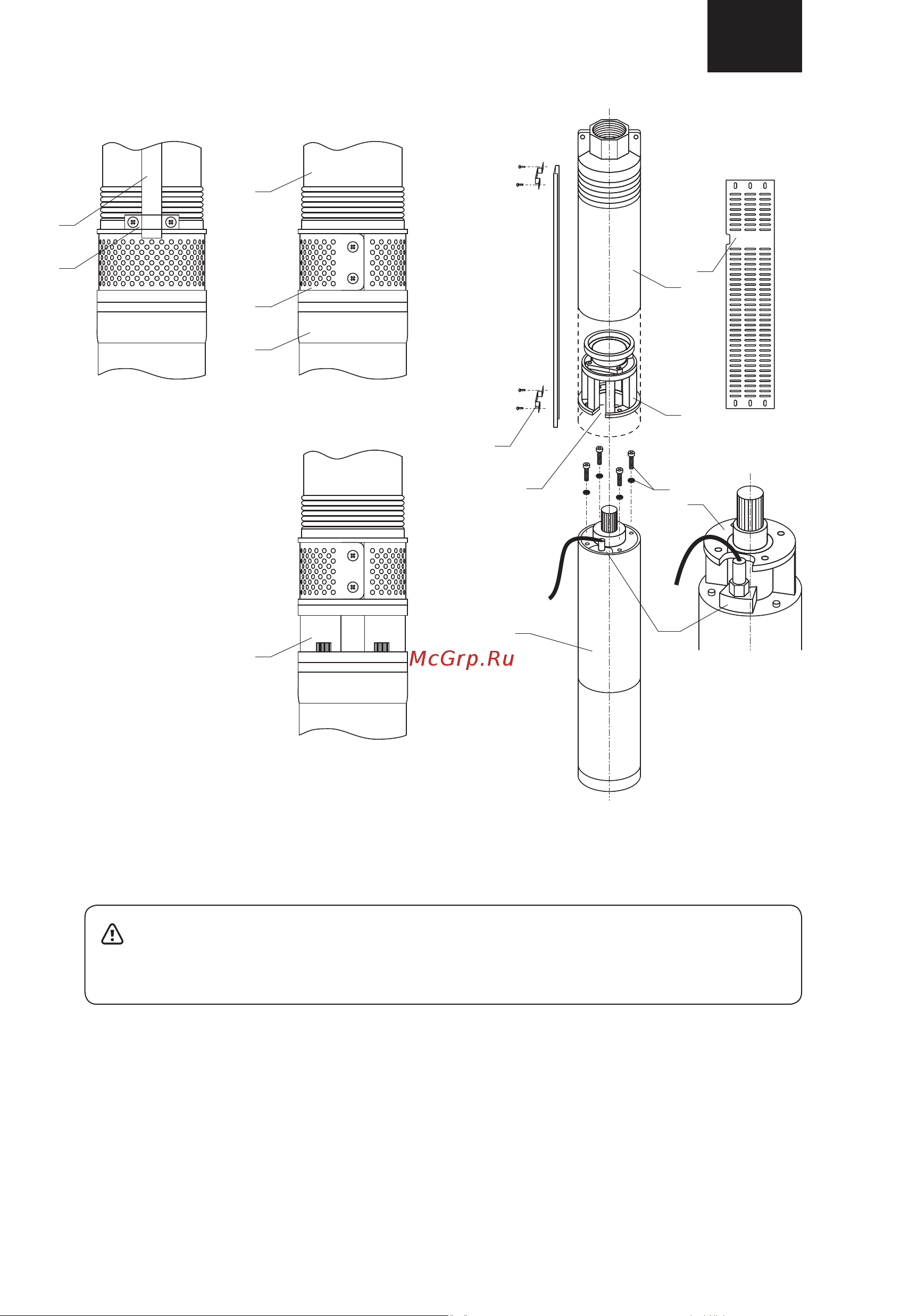

Рис. 4 Рис. 5
1
Насосы 4" и 5"
Насос 6"
2
3
5
6
9
